一、为什么静态刚度不够用
一台精密机床在准静态切削（缓慢进给、稳定载荷）时，刀尖精度确实由静态刚度 δ = F / κ 决定：。
但当主轴加速、刀具切入工件、电机换向——载荷不再是恒定的而是时变的。结构不再是一个"静力平衡"问题，而是一个受迫振动问题。相同的力幅值，在工作频率接近结构固有频率时，振幅可能放大 10–50 倍 [1]。
这就是常说的"静态刚度够但动态刚度不够"——不是机器不够"硬"，而是它的刚度-质量比没有安排好，导致固有频率正好落在工作频率附近。
二、单自由度动力学——九行公式讲清本质
2.1 经典方程
最简化的单自由度（SDOF, Single Degree of Freedom）弹簧-质量-阻尼系统 [2]：
三个参数：质量 （惯性）、阻尼 （耗能）、刚度 （弹性恢复）。
2.2 固有频率
当 c = 0且 F =0 （无阻尼自由振动）：
固有频率只由 k 和 m 决定。 这是动态设计的核心公式：
刚度翻倍 → ∫n 提升 41%（√2-1）
质量减半 → ∫n 同样提升 41%
但刚度翻倍往往意味着加材料（增质量），两者互相抵消—— k/m的比值才是真正的"动态品质因数"
对于弯曲主导的结构，
（当截面几何固定时）。这就是"比刚度"（Specific Stiffness）在动态场景中的物理意义——Day 6 将完整展开。
2.3 阻尼比
ζ < 1：欠阻尼（振动逐渐衰减），典型钢结构 ζ ≈ 0.001-0.005ζ = 1：临界阻尼（最快回到平衡，无振荡）ζ > 1：过阻尼（缓慢爬回平衡）
精密机械结构几乎永远是欠阻尼的—— ζ 通常在 0.001 到 0.05 之间。金属晶格本征阻尼极低（弹性变形能几乎全部归还），工程上的阻尼主要来自接头摩擦和接触面微滑移—— ζ 是结构属性，不是材料属性。这点阻尼不足以阻止共振，只够让振动慢慢衰减。
2.4 动刚度——频率的函数
在简谐激励 F(t) = F0ejωt 下，稳态响应的动刚度（Dynamic Stiffness）为 [2]：
动刚度的幅值：
讨论三个频段：
低频段（ω ≤ ωn: kdyn ≈ k ）。力变得太慢，惯性力 mω2和阻尼力 cω还来不及参与——结构的行为跟静力学一样
共振区（ω ≈ ωn: k - mω2 ≈ 0 , |kdyn| ≈ cωn = 2ζ k），（动刚度暴跌到静刚度的 2ζ 倍——如果 ζ =0.01，动刚度只有静刚度的 2%！）
高频段（ω ≥ ωn）: kdyn ≈ mω2 ：（质量惯性主导——频率每翻倍，动刚度翻 4 倍）
工程启示：你的工作频率（或干扰频率）绝对不能落在共振区——唯一的策略是让结构固有频率远高于工作频率（加固提 k 或减重降 m），使工作点落在低频段kdyn ≈ k 。隔振（柔性支撑把 ωn 推到工作频率以下）是阻断振动传递路径的问题，属于另一个设计领域。
三、多自由度与模态分析——找到真正在抖的那一阶
3.1 从 SDOF 到 MDOF
真实结构不是"一个质量一个弹簧"——拿一栋多层楼来类比：每层有质量，层间有刚度，整栋楼会以不同频率、不同形状振动。每个自由度对应一阶固有模态。 自由度系统的特征方程 [2]：
det ([K] - ω2[M]) = 0
解出 n 个固有频率ω1, ω2,……ωn,和对应的模态振型（Mode Shape）。
3.2 哪一阶最危险？
不是所有模态对精度都有杀伤力。判断标准：
频率是否在工作带宽内或附近
振型是否在精度敏感方向上有投影
模态是否容易被实际激振力激发（激振方向和位置与振型匹配时最危险）
第一阶（基频）通常振幅最大——因为低频模态的模态刚度最小。精密机床的基频常表现为：
立柱弯曲（C 型框架的典型基频模态，~50–200 Hz）
主轴摇头（主轴-轴承系统的刚体模态）
横梁一阶弯曲（龙门框架的典型基频）
模态动画比数字更有诊断价值——一个频率数字 (120 Hz) 只能告诉你"这里有个共振"，振型动画能告诉你"是立柱在前后点头还是左右摇摆"——后者直接指出了加固方向。
3.3 模态刚度与模态质量
第 i 阶模态的固有频率：
其中 ki 和 mi 是模态刚度（Modal Stiffness）和模态质量（Modal Mass）——不是物理坐标下的 k 和 m ，而是经过振型加权投影后的等效值。一个物理上"很硬"的结构可能在某一阶模态中表现出极低的模态刚度——因为在该阶振型中，变形恰好集中在结构最柔的部位。
四、频响函数判读——比你想象的更有用

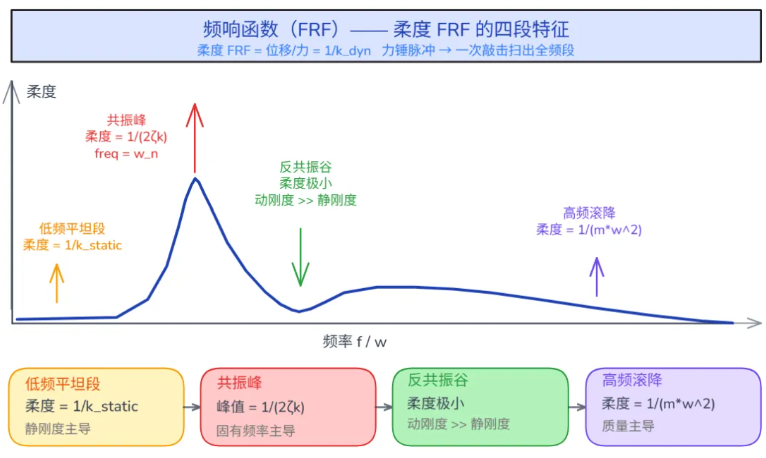

4.1 FRF 的三段叙事
频响函数（FRF, Frequency Response Function）是输出（位移/速度/加速度）与输入（力）之比随频率的变化。最常见的形式是柔度 FRF（Compliance FRF，位移/力 = 1/kdyn ）[2]。力锤一敲就是 FRF 测量——锤击是个脉冲，在频域里同时包含所有频率成分，一次敲击即可扫出完整曲线。
4.2 FRF 中可提取的工程信息
低频平坦段的柔度值 → 直接读出静态刚度
共振峰位置 → 固有频率
共振峰的高度和尖锐度 → 阻尼比 ζ（半功率带宽法：ζ = △f / (2fn)， △f是峰值 3 dB 以下的频宽）
反共振（Anti-resonance） → 两个相邻共振之间的"谷"——在反共振频率处，动刚度高于静刚度。如果伺服带宽恰好与反共振频率重合，可以无代价地获得额外的有效刚度——这是精密运动台设计中的高阶技巧 [3]。
4.3 实验模态分析——验证你的 FEA
力锤 + 加速度计 = 最低成本的实验模态分析（Experimental Modal Analysis, EMA）。三个步骤：敲 → 测 → 拟合。结果直接与 FEA 对比：
fn偏差 > 10%：FEA 的 k 或 m 有误——边界条件过于理想化或接触刚度未正确建模
振型不一致：质量分布或刚度分布的假设有结构性问题
阻尼比 ζ 偏差：FEA 中的阻尼输入通常是经验值，EMA 给出真实数据
五、伺服带宽与结构共振的博弈
伺服带宽是闭环控制系统能有效响应偏差的最高频率——由 PID 增益决定。增益越高带宽越高，但当带宽推近结构固有频率时，伺服力恰好以 ωn推拉系统，引发正反馈自激振荡。因此带宽受限于结构的最低共振频率 [3]：
fservo< fn,1 / 3 到 fn,1 / 5
如果结构基频 fn,1 = 120Hz，伺服带宽只能做到 25–40 Hz。如果需要 100 Hz 带宽，结构基频至少要提升到 300–500 Hz。
提升基频的三种手段（按效率排序）：
减重（降 m ）：用轻量化材料或空心结构，保持 k 的同时减少 m —— ωn ∝ √ k/m
加刚（升 k ）：加大截面高度（ h3 ）或改边界条件（悬臂改两端支撑， k 可翻 64 倍）
打补丁（陷波滤波器，Notch Filter）：在控制回路中滤除共振频率——电气抑制共振的幅值放大，但治标不治本
陷波器的问题：只能压制一阶共振，而真实结构有多阶；陷波器在频率偏移时（温度变化导致 fn 漂移）失效。
六、阻尼的角色——为什么在这里提它
阻尼 c 不改变固有频率（ ωn = √ k/m与 c 无关），但决定共振区的有效动刚度：
|kdynωn|= cωn = 2ζk
灰铸铁（ζ ≈ 0.003-0.01）vs 焊接钢结构（ζ ≈ 0.001-0.002）——阻尼比差 3–5 倍，意味着在同样的共振频率下，铸铁结构的共振动刚度是钢焊接件的 3–5 倍。这就是为什么精密机床床身用铸铁而非焊接钢——不是因为铸铁更"刚"（ E更低），而是阻尼更高，动态精度更好。
这一话题将在 D04 阻尼周完整展开——包括约束层阻尼（Constrained-Layer Damping）、颗粒阻尼（Particle Damping）和调谐质量阻尼器（TMD, Tuned Mass Damper）。
参考文献
[1] Inman, D. J., Engineering Vibration, 4th ed., Pearson, 2014, Ch.2 "Response to Harmonic Excitation"（含频响函数 FRF 三区图）, Ch.3 "Vibration Isolation"（含力传递率曲线图）.
[2] Schmidt, R. M., Schitter, G., & van Eijk, J., The Design of High Performance Mechatronics, IOS Press/Delft University Press, 4th ed., 2024, Ch.5 "Dynamics and Control"（含伺服带宽与结构共振博弈分析）.
[3] Rivin, E. I., Stiffness and Damping in Mechanical Design, ASME Press, 2010, Ch.7 "Design Techniques for Reducing Structural Deformations".
