D02 刚度：精密机械的骨架语言

Day 6 选材篇 前面五天讲的是"刚度怎么算"和"刚度去哪了"。今天回答设计时最实际的问题：钢、铝、铸铁、花岗岩、碳纤维、铍、因瓦、Zerodur——到底选哪个？为什么？

一、Ashby 方法：材料选择不是比 大小

1.1 性能指数——不同载荷场景选不同指标

Michael Ashby 的核心洞见：没有"最好的材料"，只有"给定约束下性能指数最高的材料" [1]。不同载荷模式下，材料的贡献方式不同——对应的性能指数（Material Index）也不同。

关键结论：在大多数精密机械场景中（弯曲支配、动态频率约束），性能指数更接近 E1/2 / ρ 而非 E / ρ。这意味着密度 的权重比直觉更大——轻量化是动态性能的倍增器。

1.2 Ashby 图的读法

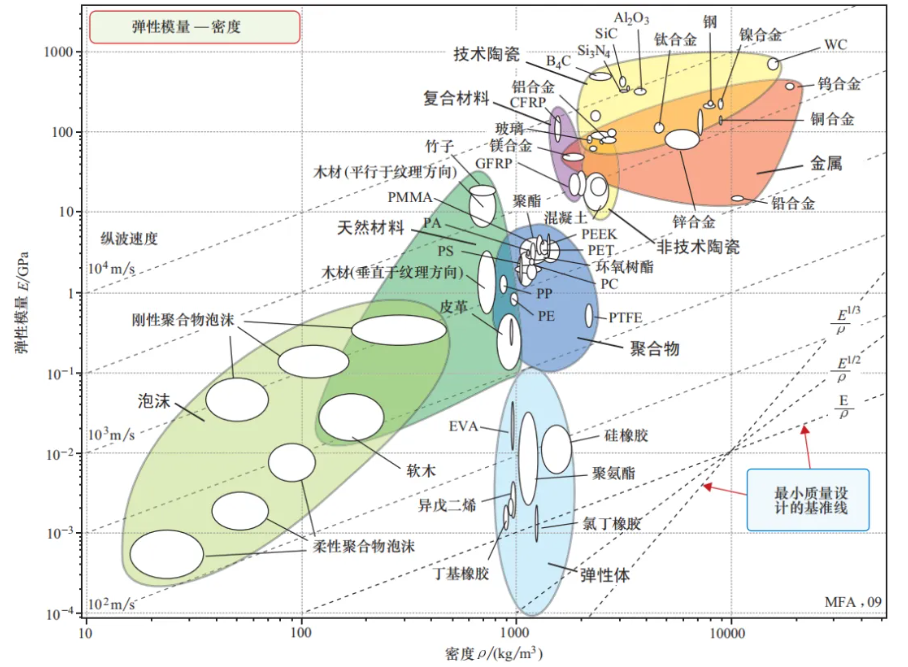

E vs ρ 的双对数图上，每一类材料形成一个"气泡"。对角线族（斜率 = 1）对应恒定 E / ρ，斜率 = 2 对应恒定 E1/2 / ρ，斜率 = 3 对应恒定 E1/3 / ρ。选材时沿着对应场景的对角线向上移动——走到哪个材料气泡，哪个材料就是该场景的最优解 [1]。

在 E vs ρ  图上，CFRP 沿纤维方向落在铝合金的左上区域（同等密度但 E 更高）——这是图上的"局外人"。铍虽然不在标准 Ashby 概览图中，但若标上去，它会落在所有工程金属的右上方（高E  +   低 ρ）——性能突出但伴随成本、安全或加工的巨大代价。这两种材料都属于一个类别：图上位置优异，但现实代价巨大。

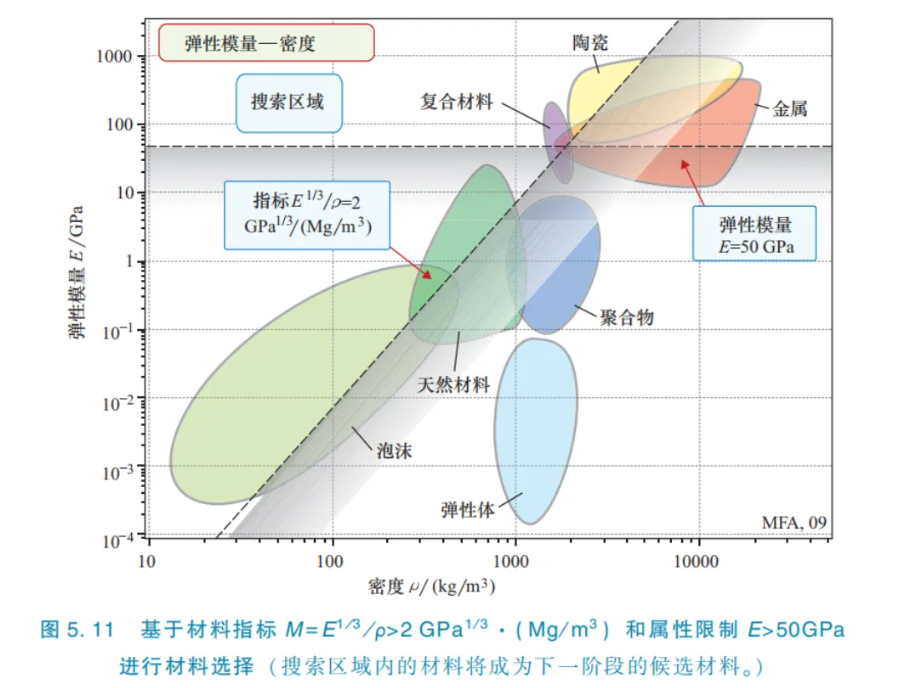

如果对E或某个参数有特定的要求，还可以增加相应的约束线进一步缩小搜索区域，如下图。

1.3 精密机械常用材料总览

在下文分节展开前，先把全部材料的核心数据放在一张表里，方便横向对比。

*CFRP 沿纤维方向 CTE 可为负值，取决于纤维类型和铺层。

二、金属材料刚度档案

2.1 结构钢

E：~200 GPa | ρ：7800 kg/m³ | E / ρ：~26 MN·m/kg | ζ : 0.001–0.002（焊接结构）

结构钢是精密机械最"常规"的选择——刚度绝对值高，成本低，可焊可加工。但焊接结构有两个硬伤：阻尼极低（焊缝的残余应力还降低局部刚度）和热膨胀系数较高（CTE ≈ 12 ppm/K）。适合作为空间不受限、热环境受控的框架材料。

焊接框架的工作刚度通常只有理论计算值的 60–80%——焊缝热影响区的局部柔度和残余变形是主要折损原因 [2]。

2.2 灰铸铁

E ：110–140 GPa | ρ ：7200 kg/m³ |  ζ ：0.003–0.01

灰铸铁在刚度绝对值上不如钢（ E 低了约 35%），但它有两个让精密机械设计师无法拒绝的优势：高阻尼（石墨片层的内摩擦耗散，  ζ 是钢的 3–10 倍）和可铸造复杂加筋形状（整体铸造件无需焊接，避免焊缝柔度和残余应力）。

机床床身几乎一律用灰铸铁而非焊接钢结构——不是因为铸铁更刚，而是因为动态稳定性（固有频率处的振幅更低）。一颗硬币的两面： E 低但  ζ 高，综合动态品质胜过焊接钢 [2]。

2.3 铝合金

E：~70 GPa | ρ  ：2700 kg/m³ |  E / ρ ：~26 MN·m/kg

E / ρ 与钢持平。这意味着同等重量下，铝结构可以达到和钢结构一样的拉伸刚度。对于弯曲支配的结构（E1/2 / ρ），铝甚至略优于钢（因为  ρ 在分母且指数是 1）。但给定空间约束时，钢可以做到比铝更高的绝对刚度（更高的 E 允许更紧凑的截面）。

铝的另一个优势：可以挤压成型复杂闭口截面型材（铝合金挤压可做到钢无法实现的薄壁空心形状），配合精密加工，在中小型精密框架中有独特竞争力。航空光机载荷中的望远镜桁架大量使用铝合金。

注意：铝合金在 150°C 以上  E 开始显著下降（ dE/dT 比钢陡峭），高温应用需谨慎。

2.4 钛合金（Ti-6Al-4V）

E：~110 GPa |  ρ ：4400 kg/m³ |  E / ρ ：~25 MN·m/kg

钛的 E 介于铝和钢之间，比刚度与钢和铝持平。钛在精密机械中不是为了性价比选出来的——它是为比强度 + 耐腐蚀 + 无磁性这四个综合属性而存在的。CTE 约 8.6 ppm/K（接近混凝土和玻璃），在光机系统中作为因瓦的廉价替代（但仍远不如因瓦的 1.2 ppm/K）。

2.5 铍（Beryllium）

E：~300 GPa | ρ  ：1850 kg/m³ | E / ρ  ：~162 MN·m/kg

比刚度是钢的 6 倍。  比弯曲刚度 E1/2 / ρ 同样是所有工程金属中最高的。James Webb Space Telescope (JWST) 的主镜（18 块六边形子镜）用的就是铍——不是因为铍的光学性能好，而是因为在发射时的重量预算下，只有铍能做到足够刚（抵抗发射振动变形）且足够轻（满足运载火箭的载荷限制）[3]。

铍的代价：毒性（粉尘吸入可致铍肺病）、极高成本（  E / ρ  的溢价大约是钢的 100–200 倍）、加工必须在受控环境中进行。铍只用在"每一克都必须省"的终极轻量化场景——航天（卫星结构、惯性导航平台）、高端光学（扫描镜、光阑）。

2.6 因瓦合金（Invar, Fe-36Ni）

E ：~140 GPa | ρ  ：8100 kg/m³ | CTE：~1.2 ppm/K

因瓦的刚度不突出（比钢低），密度不低。它的唯一卖点是近乎零的热膨胀——CTE 只有钢的十分之一。在光刻机中，因瓦用于光学基准杆（Metrology Rod）以及其他对热漂移敏感但无磁场约束的结构件——将计量参考点之间的热漂移压到最低。

铁磁性是它的阿克琉斯之踵——含 ~64% Fe，在磁场和电子束环境中会引入额外误差。当应用有磁性约束时，改用 TC4 钛合金（CTE ~8.6 ppm/K 虽不及因瓦的 1.2，但无磁性、真空兼容）。光刻机的计量框架和物镜镜筒正是因此选用 TC4，而非因瓦 [4]。

因瓦的代价：成本高（镍含量 36%）、难加工（加工硬化严重）、高密度（比钢重）、铁磁性。

三、非金属与复合材料刚度档案

3.1 天然花岗岩与辉长岩

E ：40–80 GPa |  ρ  ：2800–3000 kg/m³ | ζ  ：0.01–0.03

刚度不高（甚至低于铝合金），但天然花岗岩有三个不可替代的属性：极高阻尼（内摩擦 ζ  可达 0.01–0.03，是钢的 10 倍以上）、极低蠕变（百万年地质时效形成的稳定晶格，在工程时间尺度上近似零蠕变）和良好热稳定性（CTE 5–8 ppm/K，且热容量大、温度变化缓慢）。

三坐标测量机的工作台和横梁大量使用花岗岩——不是因为它刚，而是因为它的变形可预测（无内应力释放）且振动衰减快 [4]。

3.2 人造花岗岩（聚合物混凝土 / 环氧花岗岩）

E ：30–50 GPa |  ρ  ：2200–2500 kg/m³ | ζ  ：0.02–0.07

E 比天然花岗岩还低，但阻尼是所有结构材料中最高的（ ζ  可达 0.07）。可常温浇铸成复杂形状（嵌入冷却管道、预埋螺纹嵌件），不需要传统铸造的高温熔炼。精密磨床床身是它的主场——超精密磨削中，刀尖处的任何微振动都会被聚合物混凝土的极高阻尼吸收，从而获得亚微米级表面光洁度 [2]。

代价： E 低导致绝对刚度不足（需要更厚的截面），长期蠕变性能不如天然花岗岩。

3.3 碳纤维增强聚合物（CFRP）

CFRP 不是一种材料，而是一类可定制刚度的各向异性复合材料。

• 沿纤维方向（0°）： E11 ≈ 130–150 GPa（准各向同性铺层时约 60–70 GPa）

•  ρ ：~1600 kg/m³

• E/ρ （沿纤维）：约 80–95 MN·m/kg（钢的 3 倍以上）

CFRP 的比刚度在金属之上，但它的"刚度"有三个致命的局限性 [4]：

1. 各向异性： E11 （纤维方向）可以做到 150 GPa，但  E22 （横向）可能只有 8 GPa。结构设计中必须慎之又慎地安排铺层。

2. 连接困难：CFRP 无法焊接，螺栓连接引入的接触柔度经常吃掉 CFRP 的比刚度优势。

3. 湿热环境稳定性：树脂基体吸湿膨胀（Moisture Expansion），与纤维的 CTE 差异产生内部应力。

CFRP 在太空望远镜桁架中真正释放了潜力——真空中零湿气、稳定温度，且桁架的轴向载荷正好与纤维方向对齐。但在地面机床中，CFRP 的以上三个问题经常让它的理论比刚度优势无法兑现。

四、光机材料：当刚度遇上热稳定性

光机系统（Opto-Mechanical Systems）中的材料选择不是单纯的"比刚度"竞争——热膨胀系数（CTE, Coefficient of Thermal Expansion）与刚度的乘积才是真正的战场 [4]。

光刻机的计量框架和光学元件必须在 ±0.01°C 的温度波动中保持纳米级稳定。一根 1 m 长的光学基准杆，若材料 CTE = 5 ppm/K，0.01°C 的温度变化产生的热膨胀就是 50 nm——已经超过了 EUV 光刻机的套刻精度预算。

这就是为什么 Zerodur（肖特，Schott AG）和 ULE（康宁，Corning）成为光机系统的关键材料：

Zerodur 的核心价值不是刚度（ E = 90 GPa 并不突出），而是 CTE 接近于零。 在光刻机这种亚纳米精度的系统中，热膨胀是比弹性变形更可怕的误差源——因为它与力无关，无法通过刚度设计来抑制。最可靠的出路是把 CTE 从材料层面清零。

五、温度对刚度的影响——常被忽视的 dE/dT

弹性模量不是常数——它是温度的函数。大多数材料的 E 随温度升高而下降 [2]：

E(T) ≈ E0(1-ɑE△T)

其中 ɑE 是弹性模量的温度系数（通常为负值）。

如果你的机床有温升——电机散热、轴承摩擦、切削热——选材时必须纳入 dE/dT 。铝合金在 200°C 时刚度已经掉了 15%，比钢的衰减快 3 倍。 如果你的精密设备有内部热源且没有主动冷却，铝的"比刚度优势"可能在温升后荡然无存。

六、选材决策框架

当你面对一个精密机械的结构件选材问题时，不要问"什么材料最好"，而要问：

1. 主要约束是什么？ 空间（体积约束 → 选高 E ）、重量（质量约束 → 选高 E1/2 / ρ）、成本（经济约束 → 首选钢或铸铁）、热稳定性（热约束 → 选低 CTE 材料）

2. 载荷以什么模式为主？ 拉压 → E / ρ；弯曲 → E1/2 / ρ；动态（频率约束）→ 视模态类型

3. 阻尼是否重要？ 如果有振动 → 优先考虑铸铁、花岗岩、聚合物混凝土（ ζ 优先于 E）

4. 工作温度？ 常温 → 铝可用；>100°C → 钢或钛；>200°C → 不要用铝

5. 制造工艺约束？ 可铸造 → 铸铁/人造花岗岩；可焊接 → 钢；可挤压 → 铝型材；可增材制造 → 钛或铝拓扑优化件

没有包打天下的最优材料，只有最匹配你约束组合的材料。 Ashby 的方法不是给答案，是给框架——你把约束输进去，图自己告诉你答案在哪 [1]。
