一根梁的刚度由 和 共同决定—— 是材料给的， 是你设计的。本篇把这两个乘法因子拆开揉碎，并揭示一个被严重低估的事实：几何的杠杆效应远超材料。
一、刚度的四种基本形态
刚度（Stiffness）的统一定义是力与位移之比：κ = F / δ。但在不同的载荷模式下， 背后的人和事完全不同。
精密机械中最常打交道的是四种刚度形态：
| 形态 | 公式 | 控制因子 | 典型场景 |
|---|---|---|---|
| 轴向刚度 | ka = EA / L | 截面积 A | 拉杆、立柱受压 |
| 弯曲刚度 | kb = EI / L3 | 截面惯性矩 I | 横梁、悬臂、框架 |
| 扭转刚度 | kt = GJ / L | 极惯性矩 J | 传动轴、偏载框架 |
| 剪切刚度 | ks = GA / ɑ | 截面积 A，形状因子 ɑ | 短粗梁、蜂窝芯 |
对精密机械而言，弯曲刚度是主战场——几乎所有精度敏感的变形都发生在弯曲模式下。轴向刚度的数值通常比弯曲刚度大 2-3 个数量级（ EA / L ≥ EI/L3对于细长构件），所以设计师的一个核心策略是：把弯曲载荷转成轴向载荷——可惜这在几何上经常做不到（详见 Day 3 结构环路篇）。
二、材料刚度：E 的物理起源与工程现实
弹性模量 E（Young's Modulus）表征材料抵抗弹性变形的能力。物理上， 对应原子间键的刚度——在应力-应变曲线的弹性段，E = δ / ℇ，"把原子拉开"每单位应变所需的应力。
2.1 常见材料的 E 排序

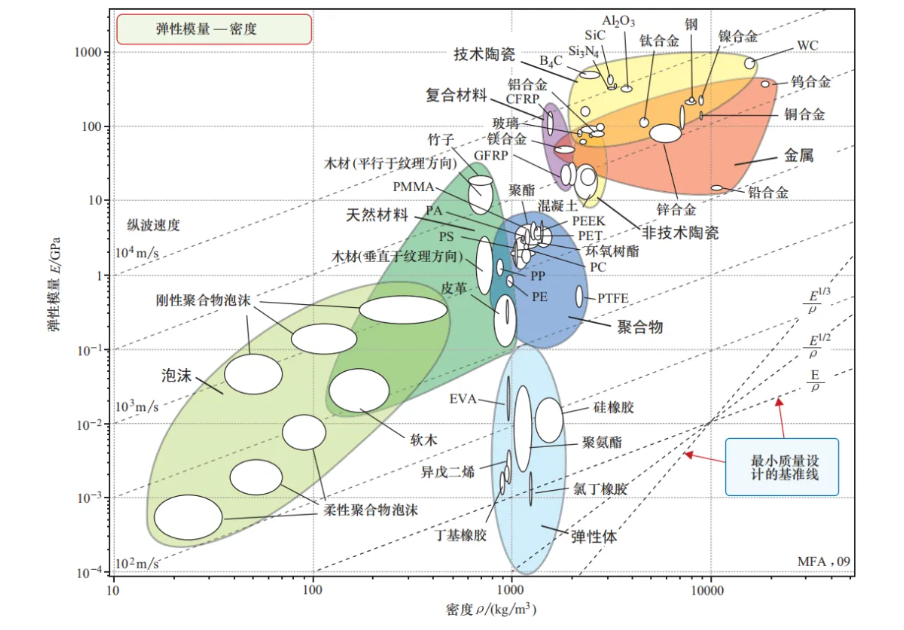

按弹性模量从高到低 [3]：
| 材料 | E (GPa) | G (GPa) | ν | 密度 (kg/m³) |
|---|---|---|---|---|
| 碳化硅 (SiC) | ~450 | ~190 | 0.17 | 3200 |
| 氧化铝 (Al₂O₃) | ~380 | ~160 | 0.22 | 3900 |
| 铍 (Be) | ~300 | ~135 | 0.10 | 1850 |
| 结构钢 | ~200 | ~79 | 0.30 | 7800 |
| 灰铸铁 | 110–140 | 45–55 | 0.26 | 7200 |
| 因瓦合金 (Invar) | ~140 | ~54 | 0.29 | 8100 |
| 钛合金 (Ti-6Al-4V) | ~110 | ~42 | 0.34 | 4400 |
| Zerodur 玻璃陶瓷 | ~90 | ~37 | 0.24 | 2500 |
| 铝合金 | ~70 | ~27 | 0.33 | 2700 |
| 花岗岩 | 40–80 | 15–30 | 0.20–0.30 | 2800–3000 |
| 镁合金 | ~45 | ~17 | 0.35 | 1800 |
| 聚合物混凝土 | 30–50 | 12–20 | 0.25–0.30 | 2200–2500 |
2.2 一个反直觉的事实
同一类合金系内， E几乎恒定——合金成分和热处理改变的是强度和硬度，不影响弹性模量 [1]。
低碳钢 Q235： E ≈ 210 GPa
合金钢 42CrMo： E ≈ 210 GPa
不锈钢 SUS304： E ≈ 193 GPa
工具钢 T10： E ≈ 205 GPa
你费了很大力气选高强钢、调质处理，想让机床更"硬"——抱歉， E 纹丝不动。刚度的材料因子在钢这一类里已经被锁死了——唯一的出路是改几何。
2.3 E、G 和 ν 的关系
对于各向同性材料：
G = E / 2(1+ν)
G（剪切模量，Shear Modulus）总是小于E 。对于多数金属 ν ≈ 0.3，因此 G ≈ 0.38E。这意味着材料的抗剪刚度天然低于抗拉压刚度——这是扭转和剪切在设计中被"偷袭"的物理根源。
三、几何刚度：截面形状的「四次方杠杆」
如果 E 是一局牌的底牌（给定材料后没法改），那 I 就是你手里最大的操作空间。
3.1 截面惯性矩的物理意义
I = ∫Ay2dA
直观理解：同一块材料，离中性轴越远，对抗弯的贡献就越大——而且贡献是y2 的关系。 把材料从截面中心搬到边缘，刚度收益是平方递增。
3.2 常见截面的 I 公式速查
实心矩形（高度h ，宽度b ，绕水平中性轴）：
Ix = bh3 / 12
高度 h 是三次方。 这是最重要的设计启示：梁要高不要宽。高度翻倍， 翻 8 倍。
实心圆（直径 D ）：
I = πD4 / 64
直径是四次方。 直径增加 26%，I 翻倍。这就是为什么"粗杆"看着差不多，刚度差很多。
空心圆管（外径 D，内径 d）：
I = π(D4 - d4) / 64 = πD4 / 64 [ 1 - (d / D)4]
以壁厚比 t / D = 0.1（即 d / D = 0.8）为例：
1 - (0.8)4 = 1 - 0.41 = 0.59
壁厚只占外径的 10%，刚度保留了实心杆的 59%。但重量呢？
mtube / msolid = 1 - (d/D)2 = 1- 0.64 = 0.36
重量只剩实心杆的 36%。比刚度（刚度/重量）= 0.59/0.36 = 1.64——比实心杆提升了 64%。
这就是空心结构的魔法： I 保留大部分，重量砍掉大部分。 极限情况下（无限薄壁 d / D → 1 ），管材比刚度是实心杆的 2 倍 [1]。
3.3 常见截面的抗弯效率排序

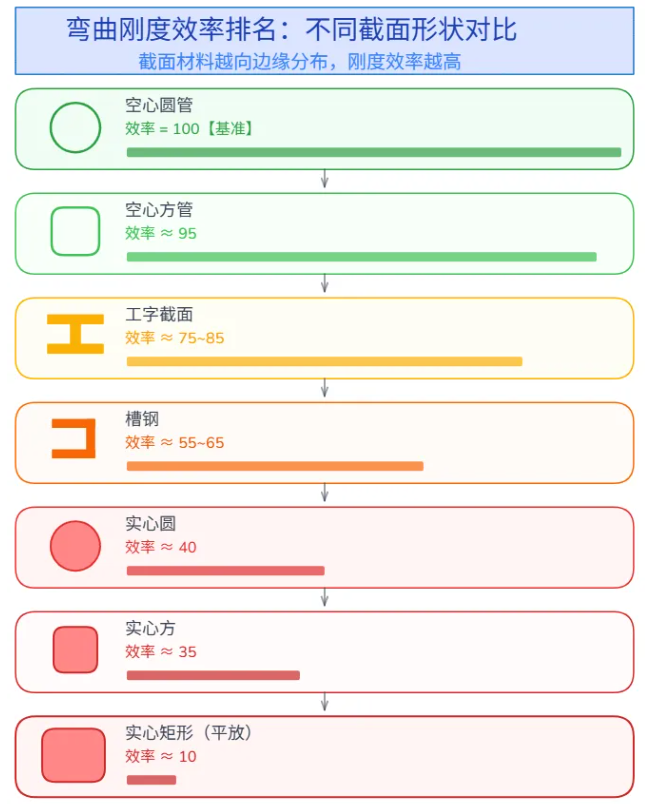

在相同截面积（相同重量）下，各截面的相对抗弯能力 [2]：
设计师应把这张图刻在直觉里：空心圆管是弯曲刚度的黄金几何——材料在最外层做最大的 贡献，中间没有"吃空饷"的材料。
四、闭口 vs 开口截面的抗扭鸿沟
I 管弯曲， J 管扭转。如果说弯曲刚度中几何的杠杆率是"数倍到数十倍"，那扭转刚度中几何的杠杆率是"百倍到千倍"。
4.1 闭口薄壁截面的抗扭（Bredt 公式）
对于任意形状的闭口薄壁截面 [2]：
其中 Am 是壁厚中线围成的面积， t 是壁厚。对于等壁厚 t 的闭口截面：
4.2 开口薄壁截面的抗扭
对于由窄矩形组成的开口截面（如工字钢、槽钢）：
注意开口截面的 J 中 t 是三次方——薄意味着极柔。
4.3 百倍鸿沟
一根 ∅50 x 2 mm 的圆管（闭口）：
现在沿轴向切一条缝（变成开口）：
差距：260 倍。 一个开口尺寸就废掉了闭口截面的全部抗扭优势 [1]。
这解释了为什么精密机械的框架件几乎永远是闭口箱型截面——不是因为没有更好的选择，而是因为开口截面在承受偏载（扭转）时近乎是橡皮泥。
五、串联与并联——刚度叠加的铁律
5.1 串联弹簧
当 n 个弹簧（或结构件）串联时——力依次通过，路径唯一：
这是精密机械刚度最残酷的公式。如果串联链路中有 10 个环节，其中 9 个刚度高达 109 N/m，但有一个的刚度只有 106 N/m：
最柔的一环吃掉全局。 这就是 Day 4 接触刚度成为"刚度刺客"的数学基础——螺栓连接的接触刚度往往比结构体刚度低 1-2 个数量级，它一串联进来，整个系统的刚度立刻被拉低到它的水平。
5.2 并联弹簧
当 n 个弹簧并联时——力分 n 路，各自分担：
并联对刚度是友好的——冗余意味着刚度加成。精密机械中的并联实例：双立柱龙门框架（两侧立柱并联承担垂直载荷）、多个并联隔振器、蜂窝芯的无数胞壁并联。
5.3 串并联混合与实际结构
真实精密机械结构中，既有串联（结构件 → 螺栓接头 → 导轨滑块 → 轴承 → 主轴），也有并联（龙门双立柱、框架的多个壁板）。刚度建模时，先识别力流路径上的串联序列，再识别每条路径上的并联分支，最后用串并联公式合成——这是"刚度预算"（Stiffness Budget, ）的基本功。
六、从 E 和 I 到设计直觉
总结一下今天最重要的三条设计直觉：
直觉一：给定一种材料，你改不了 E ，但你能让 I 飞起来。 I 的主控手柄是截面高度（ h3对于矩形、 D4对于圆形）——把材料放到离中性轴最远的位置是第一优先。
直觉二：空心 ≈ 实心的刚度，但只有实心一半不到的重量。闭口空心截面是精密机械结构件的"默认选项"——不是某个流派的选择，是结构效率公式推出来的必然。
直觉三：串联是刚度的敌人。一个柔性的串联环节就可以抹杀前面所有高刚度设计的努力。下一讲（Day 3）我们把这个直觉扩展到整个结构拓扑——力的流动路径决定了刚度到底从哪来。
