Day 1 引子 从强度思维到刚度思维——为什么精密机械设计师的首要焦虑不是"会不会断"，而是"变形了多少"。
一、开场：两个设计师，两种焦虑
假设有两个机械设计师，各自面对一个悬臂承载问题。
第一位做的是建筑工地的临时支架。他的计算流程是：算最大弯矩 → 查材料屈服强度 → 取安全系数 2.5 → 选截面 → 完事。他关心的只有一个问题：这个结构会不会断？ 挠度 5 mm 还是 10 mm 不重要——混凝土浇完就拆了。
第二位做的是三坐标测量机（CMM，Coordinate Measuring Machine）的横梁。同样算最大弯矩、同样查强度、同样取安全系数——但这不是他的第一道计算。他的第一道计算是：当测头移动到横梁最远端时，重力引起的挠度是多少？ 如果答案是 5 μm，这台 CMM 已经废了——测量精度要求 ±2 μm，光是横梁自重变形就吃掉全部误差预算（Error Budget）。
两个设计师的区别，就是强度思维与刚度思维的分野。
在一般机械设计中，刚度是校核项——强度过了、刚度顺便看一下。在精密机械中，这个次序是颠倒的：刚度是第一物理量，强度只是生存门槛。 一台精密机床的立柱也许在强度上安全系数高达 8，但如果在切削力作用下的刀尖位移超过 10 μm，这台机床对客户就没有价值。它的强度"极其安全"，但它的精度"完全失败"。
Eugene I. Rivin 在 Stiffness and Damping in Mechanical Design 的开篇说得直截了当 [1]：
"In many engineering applications, especially in precision machinery, stiffness is the most important design parameter, often far more critical than strength."
（"在许多工程应用中，尤其是精密机械领域，刚度是最重要的设计参数，其重要性往往远超强度。"）
二、刚度——精度的底层物理公式
精密机械的根本追求是什么？几何确定性——工具的尖端（刀尖、测头、物镜焦点、光斑）在你想要的位置，误差在允许范围内。
什么在破坏几何确定性？力。 切削力、惯性力、重力、热应力、装配应力——这些力作用在结构上，产生位移：
δ = F / κ
这就是精度的底层物理公式。力 F 可能来自外部（加工力、加速度），也可能来自内部（重力、热膨胀约束、螺栓预紧力释放）。刚度 κ 是你唯一能控制的"分母"——你无法消除所有的力（重力和切削力永远存在），你能做的就是让同样的力产生更小的位移。
上面是简化到一维的情况。真实结构中，任何一个节点都有六个自由度（三个平移x,y,z + 三个转角θxθy θz）——刚度不是一个标量，而是一个 6x6 矩阵 [2]：
{F} = [K]{δ}
其中{F} 和{δ}都是六维向量（三个平移 + 三个转角），[K] 包含了所有方向上的刚度以及各方向之间的耦合项。一个精密结构的"最弱方向"往往不是直觉能看到的——悬臂梁最致命的变形模式可能不是垂直挠度，而是扭转引起的端部角偏转（角度误差被 Abbe 臂长放大成线性误差）。
三、两个场景，同一个根因
让我们看两个精密机械经典场景——它们长得很不一样，但失败机制完全相同。

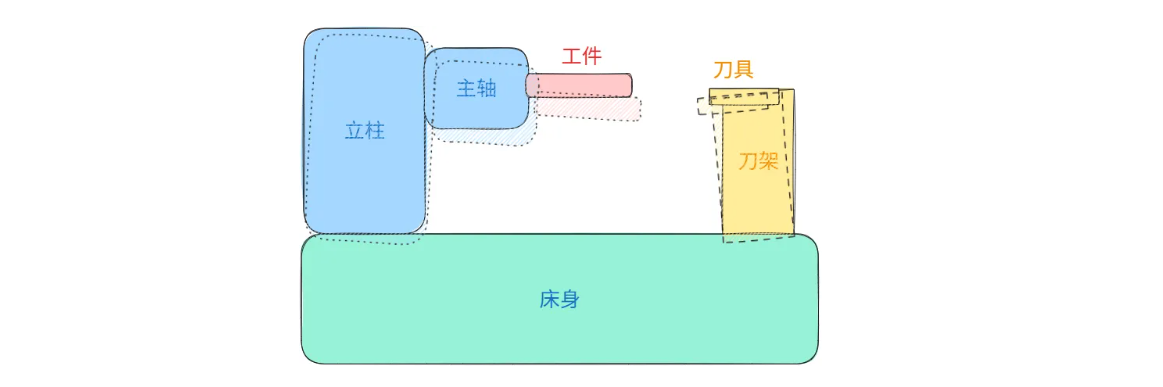

场景一：数控机床的刀尖
主轴传递切削力，立柱承受弯矩，床身承受重力。刀尖相对于工件的位移偏差 = 力流路径上每一段变形在刀尖处的贡献之和。其中立柱弯曲变形通常贡献最大——如果你的立柱截面惯性矩 I 不够大，切削力下结构环路整体变形，刀尖与工件之间产生相对位移，加工出来的外圆直径偏大。参考 Slocum §7.4 的结构环路分析 [2]。
场景二：CMM 横梁的重力挠曲

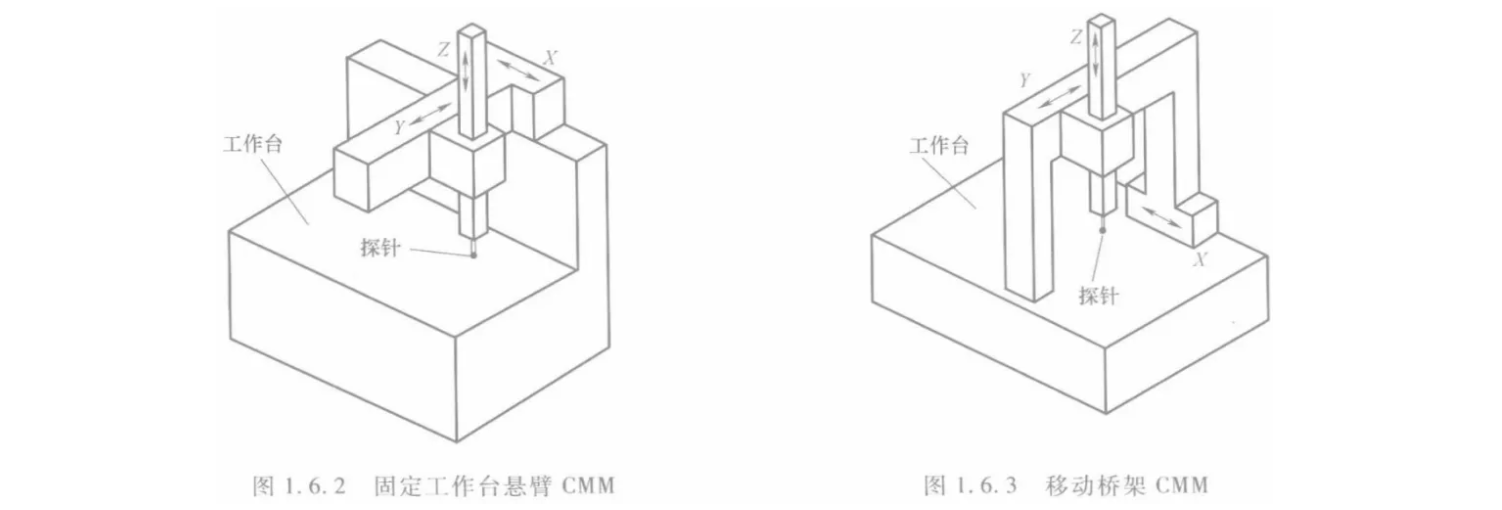

Slocum 在 §1.6 中以 CMM 为设计案例，书中给出了移动桥式 CMM 的结构图 [2]。测头走到横梁远端时，自重引起的挠度是第一位的设计约束。力流从测头→滑鞍→横梁→立柱→床身→工件，横梁弯曲变形直接转化为测量误差。这不是制造精度——横梁可加工到 10 μm 几何精度——这是刚度问题。

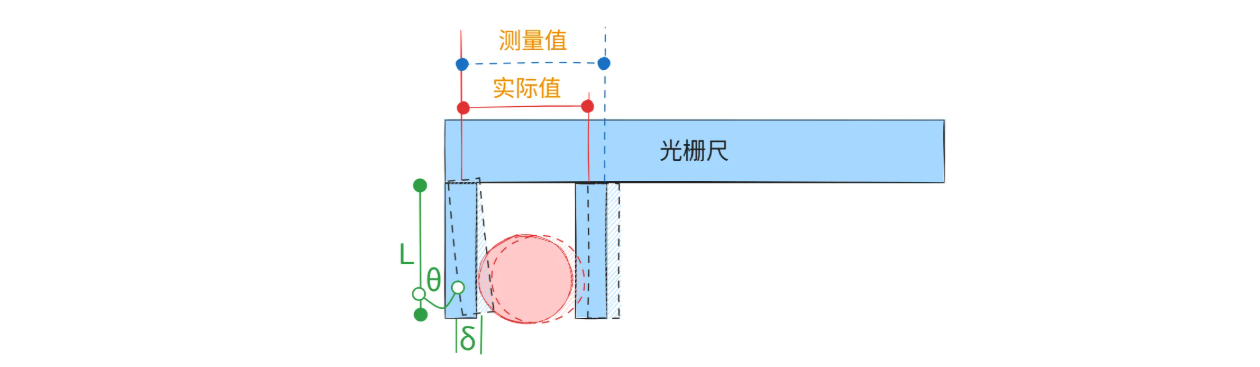

Slocum 进一步在 §2.2–2.3 给出了 Abbe 误差的定量分析和示意图 [2]：当测量轴线与光栅尺轴线之间存在阿贝偏移时，横梁弯曲引起的角偏转 θ 被阿贝臂长 L 放大为一阶测量误差δ = L • θ 。 1μrad角偏转 × 100 mm 阿贝臂 = 100 nm 误差——微米级 CMM 无法接受。解决之道是让测量轴与被测轴共线——Abbe 合规。
两个场景的共同根因：力在结构中流动时，每经过一个柔性环节就累积一次位移误差。 这就是为什么刚度不是某个零件的属性，而是整条力流路径的属性——是"系统级物理量"。
四、刚度不是材料的属性，是系统的属性
这是全周最重要的一个认知锚点。
很多工程师在选材时说："钢比铝刚度高，所以精密结构要用钢。"这个直觉只对了一半。钢的弹性模量（Elastic Modulus） E ≈ 200 GPa 确实比铝合金的E ≈ 70 GPa 高近三倍。但刚度不只是 E 。
一根悬臂梁端部受集中载荷时的挠度为：
δ =FL3/3EI
E 是材料因子。I 是几何因子——截面惯性矩（Area Moment of Inertia）。 L 是拓扑因子，即力流路径的长度。这三个因子对刚度的贡献是平等且可交换的：
用钢代替铝： E提升 3 倍 → 挠度降为 1/3
把实心圆改成等重量的空心圆管（壁厚/外径 = 0.15）： I 提升约 2.9 倍 → 挠度降为约 1/3
把悬臂支撑改成两端支撑：有效 L 减半，且边界条件从 L3/3 变成 L3/192→ 挠度降为 1/64
第三个选项的收益远超第一个。几何和拓扑对刚度的杠杆效应，远大于材料替换。 这就是刚度设计的核心奥义。
还有一个隐藏因子：接触刚度（Contact Stiffness）。你算出来的结构刚度是基于"所有零件焊在一起"的假设。实际上你的机器是用螺栓拼出来的——每一个螺栓连接处都是一个柔性弹簧串联进来。结构体刚度 + 接触刚度 + 轴承刚度 + 导轨刚度……串联之后的总刚度由最柔的一环决定（1/ κtotal = ∑ 1/ κi）。Day 4 将专门讲这个问题——精密机械的刚度短板往往不在结构件上，在接头上。
五、贯串全周的四个问题
这篇引子结束时，请带着四个问题进入后面六天：
你的机器的刚度从哪里来？E、I、L、接头——哪一个是你当前设计的真正瓶颈？
最弱的一环在哪里？串联系统中，最柔的弹簧支配总刚度。找到它，加固它。
静态刚度和动态刚度哪个主导你的精度？ 慢速看静刚度；高速看固有频率和阻尼。
你的材料和几何选对了吗？在给定约束下，是否做了最优的结构拓扑选择？
这一周，从材料→几何→拓扑→接触→动态→选材→收束。Day 7 你将拥有一套完整的刚度体检工具。
参考文献
[1] Rivin, E. I., Stiffness and Damping in Mechanical Design, Marcel Dekker, 1999, Ch.1 "Introduction".（精密机械刚度设计核心专著。ASME Press 于 2010 年出版增补版。）
[2] Slocum, A. H., Precision Machine Design, Society of Manufacturing Engineers, 1992. §1.6（CMM 设计案例及结构图）, §2.2–2.3（Abbe 误差原理及示意图）, §7.4（结构环路概念）.（精密机械设计经典教材，本文两个场景的原始出处。）
