Day 3 原理篇（下） 昨天讲了材料 (E) 和截面 (I)，今天讲第三个、也是最容易被忽视的因子——拓扑 ( L和力流路径)。同一堆材料，怎么"连"决定了刚度能差几个数量级。
一、结构环路：力从哪里来，到哪里去
1.1 定义
"结构环路"（Structural Loop）是 Alexander Slocum 在 Precision Machine Design 中系统阐释的核心概念 [1]：
力从一个参考点出发，经过一系列结构件和连接界面，最终传递到另一个参考点（或回到原点）所经过的完整闭合路径。
这个路径上的每一段——无论是实体结构、螺栓接头、导轨滑块还是轴承——都在力流中串联存在。整条环路的刚度等于所有串联段柔度之和的倒数：
1.2 结构环路的三条铁律
从串联刚度公式直接推出三条设计铁律：
铁律一：环路越短越好。 每增加一个串联段，总柔度增加。长力流 = 多段串联 = 低总刚度。
铁律二：构件越直越好。 力流转弯意味着载荷模式从简单的拉压转成复杂的弯曲或扭转——而 kaxial≥kbending（对于细长件差 2-3 个数量级）。
铁律三：接头越少越好。 每个螺栓连接、每个导轨接口都是一个串联柔性弹簧。Day 4 将证明，接头的接触刚度往往是结构环路中最弱的一环。
二、C 型框架 vs 龙门框架——拓扑决定刚度量级
同样的材料、同样的截面、同样的加工精度——不同的拓扑，刚度可以差一个数量级。

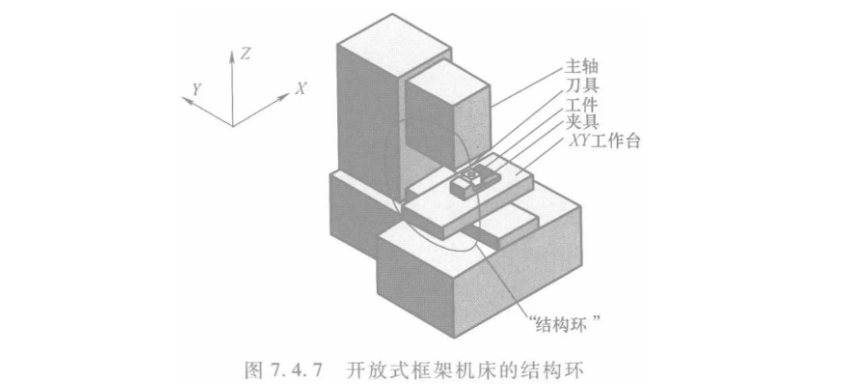

2.1 C 型框架（C-Frame）
C 型框架的魅力在于开放性好——三面可达，上料方便。代价是力流走了一条 C 字弯：立柱是一个悬臂梁，承受全部弯矩。
立柱端部在切削力 F 下的挠度（ H 为立柱高度， L 为立柱中心线到刀尖的悬臂长度）：
第一项是立柱自身的弯曲挠度，第二项是立柱顶部弯曲产生的角偏转 θ =FH2/2EI 经悬臂 L 放大为 θ · L ——即刀尖因立柱弯曲而产生的额外位移。两项都是 H 的高次方——立柱高度是刚度的头号敌人。

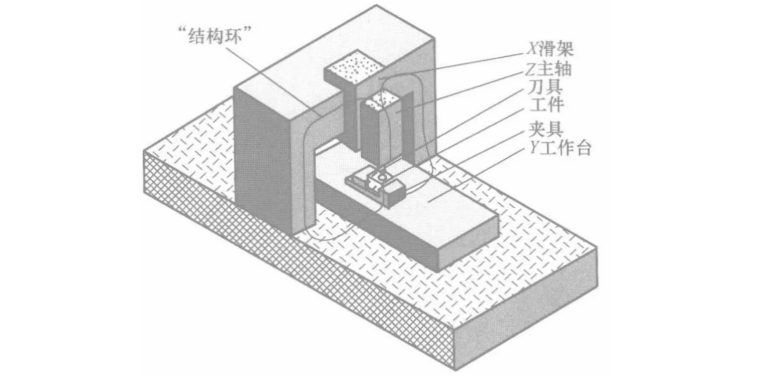

2.2 龙门框架（Gantry / Bridge）
龙门框架的力流走闭合矩形：横梁两端支撑，双立柱并联承担垂直载荷。横梁中点的挠度 [2]：
δ = FL3/ 48EI（两端简支）, δ = FL3/ 192EI（两端固支）
对比 C 型框架（悬臂）的 FL3 / 3EI——仅边界条件差异就让挠度差了 16–64 倍（48/3 = 16，192/3 = 64）。这就是拓扑的力量。不是更好的材料，不是更好的加工，只是把力的路径从"悬臂"改成"两端支撑"。
2.3 龙门框架的代价
天下没有免费的拓扑。龙门框架的代价是：
空间封闭——两侧立柱遮挡了工件区域
同步驱动——双立柱需要两侧同步驱动（或被动跟随），增加控制复杂度
热对称性——双立柱热膨胀不对称会产生新的误差
在精密机床设计中，C 型框架和龙门框架的选择永远是一个 trade-off——开放性与刚度的交换。小型高精度机床多用 C 型（空间大、力小，刚度够用），大型和大切削力机床必须上龙门（刚度优先）。
三、力流可视化——找到刚度的「暗杀点」
3.1 力流线的画法
力流线（Force Flow Line）是一种半定量的设计工具 [1]：在截面图上画出力的传递路径，就像流体在管道中流动一样。规则很简单：
拉压区域——力流线平行于载荷方向，分布均匀
弯曲区域——力流线一侧压缩（密集）、一侧拉伸（稀疏）
转弯处——力流线需要横向力来改变方向（弯曲），局部应力集中
接头处——力流线经过接触面时被截断和重新分配
3.2 刚度"暗杀点"的指纹
在力流图中，以下是刚度被"暗杀"的典型信号：
急转弯：力流线在 90° 拐角处产生弯矩——而截面在这个方向上通常没有做加筋（加筋在法向，拐弯产生了面外弯曲）
截面突变：力流线从宽截面挤入窄截面——应力集中，柔度局部飙升
薄壁面外承载：力流线垂直于薄壁板面——板的面外弯曲刚度极低（ I ∝ t3 ），柔度失控
螺栓过路：力流线必须通过螺纹连接的接触面——接触刚度的串联效应（Day 4 的主题）
四、Abbe 原理的刚度视角

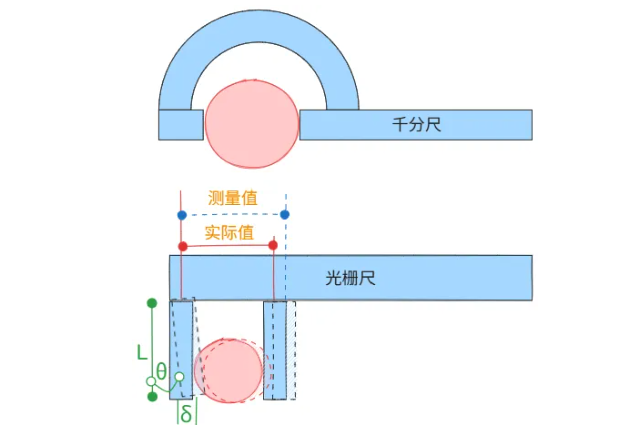

Abbe 原理（Abbe Principle）传统上被理解为测量学原则：测量轴线必须与被测尺寸的轴线共线，否则角偏转会被阿贝臂长 L 放大为一阶测量误差 [1]。千分尺遵守 δ = L·θ（测微螺杆与测量面共线），游标卡尺违反（尺身与被测点之间有偏距）——这是教科书上的标准对比。
但 Abbe 原理背后有一个刚度的深层逻辑，Abbe 偏移不仅是测量误差的放大器，它也改变了结构的受载模式。当测量轴与被测轴不共线时，力作用点与测量参考点之间的偏距引入弯矩——结构被迫在弯曲下工作，kaxial≥kbending（细长件可差 2–3 个数量级）[1]。而当两轴共线时，力沿轴向传递，结构在它最硬的模式下工作。
Abbe 合规 = 把弯曲刚度问题转成轴向刚度问题。 这是刚度设计中最优雅的"降维打击"——不是提高 I，不是换高 E 材料，而是根本不让弯矩出现。
五、6-DOF 刚度矩阵——找到最软的那一阶
5.1 刚度不是标量

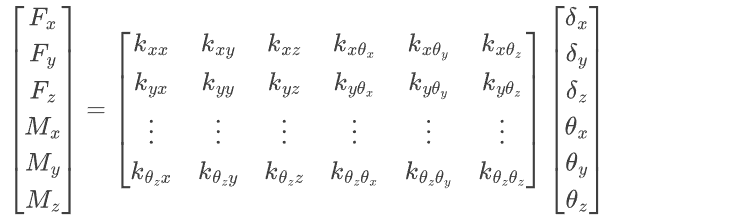

一个三维结构节点有 6 个自由度（3 个平移 x,y,z+ 3 个转角 θx, θy, θz ），其刚度是一个 矩阵 [1]：
对角元素（Kxx, Kyy, ……Kθzθz）是各方向的主刚度，非对角元素是耦合项——在一个方向的力引起另一个方向的位移。
5.2 寻找「刚度薄弱模态」
精密机械设计中的一个核心分析是：对刚度矩阵做特征值分解，找到最小的特征值对应的特征向量——这就是结构的"刚度薄弱模态"。它告诉你：
结构最容易在哪个方向变形
哪种载荷模式最危险
举一个经典例子：悬臂梁的刚度矩阵中，垂直弯曲方向（Kzz）大家都盯着，但绕 y 轴的扭转刚度（Kθyθy）可能低一个数量级——而扭转引起的角偏转在远端的阿贝放大后，误差量级可能反超垂直挠度。最直观的方向往往不是最危险的方向。
六、D01→D02 衔接：运动学接口的刚度
上周 D01 讲的是精确约束（Exact Constraint）——如何用最少的接触点来约束所有的自由度，不产生冗余约束。这周讲的是刚度——力和位移的关系。两者的交汇点在哪？
6.1 Maxwell 夹具的刚度矩阵
一个经典的 Maxwell 夹具（Maxwell Coupling）：下板三个 V 槽，上板三个球，120° 对称布置——每个 V 槽提供 2 个约束，共计 6 个独立约束，精确约束，无冗余 [3]。每个球-V 槽接触是赫兹点接触，其法向刚度为：
kn = (6E2RF)1/3
三个接触点的法向刚度叠加决定了夹具的 6-DOF 刚度矩阵。平移刚度由三个 kn 合成， kn · r2 角刚度取决于（r 为球到夹具中心的距离）。一个典型的∅25mm 钢球在 1000 N 预载下的法向接触刚度约为2*108N/m，对应平移刚度约107– 108N/m。
6.2 关键设计参数
Maxwell 夹具的刚度由三个参数控制：
球半径 R：kn ∝ R1/3（大球更硬，但收益递减）
预载 F：kn ∝ F1/3（预载越大越硬，受限于赫兹接触应力不超过材料屈服）
球间距 r：角刚度 ∝ r2 （球越远角刚度越高——最大力臂原则在 D01 和 D02 中都成立）
这正是约束设计与刚度设计的内在统一：D01 告诉你接触点应该在哪（自由度管理），D02 告诉你这些接触点应该有多大、预载该给多少（刚度管理）。
参考文献
[1] Slocum, A. H., Precision Machine Design, SME, 1992. §7.4（结构环路概念及C型框架与龙门框架的刚度对比图）, §2.2–2.3（Abbe误差原理及示意图）.
[2] Rivin, E. I., Stiffness and Damping in Mechanical Design, ASME Press, 2010, Ch.2 "Stiffness of Structural Components", Ch.6 "Design for Stiffness".
[3] Hale, L. C., Principles and Techniques for Designing Precision Machines, PhD Thesis, MIT, 1999. Ch.3 "Structural Design"（独立刚度结构设计准则）, Ch.7 "Design Methodology"（精密机器设计完整流程）.
