Day 4 要害篇 你算出来的结构刚度，是假设"所有零件是一体的"。现实是机器用螺栓拼出来的——每一个接头都是一个柔性弹簧串联进来。今天把这些"隐形柔性"一个个揪出来，量化它们的杀伤力。
一、两个面的相遇——接触力学的最小模型

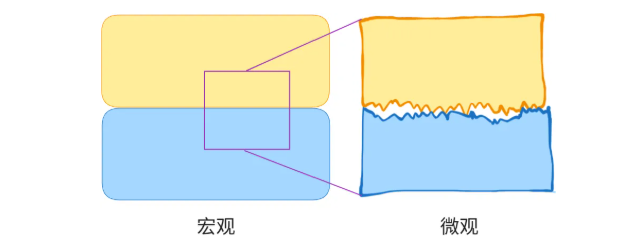

1.1 你看到的平面不是平面
机械加工后的金属表面，肉眼看着光滑，显微镜底下是崇山峻岭。精密磨削能达到 Ra ≈ 0.4-0.8 μm，但在微米尺度上，山峰（asperities）的高度和间距分布仍然是统计性的。
两个这样的面压在一起时，并不是整个名义面积在接触——只有最高的那些峰顶挤在一起。实际接触面积通常只有名义面积的 0.1%–1% [1]。
这意味着：
那 0.1% 的面积承受了全部载荷——局部压强接近甚至超过材料屈服强度
峰顶的弹性（和局部塑性）变形产生了接触面的"额外位移"
这个额外位移对应的有效刚度远低于你按实体截面计算的结果
这就是接触刚度（Contact Stiffness）的物理根源。
1.2 Greenwood-Williamson 模型的关键结论
Greenwood 和 Williamson（1966）的经典粗糙表面接触模型给出了三条工程上至关重要的结论 [2]：
名义接触压力主导实际接触面积：Ar ∝ Fn（近似线性关系，因为随着压力增大，更多矮峰开始接触）
接触刚度随载荷非线性增长：kn ∝ Fnm , m ≈ 0.5-0.7（取决于表面形貌）
同样的名义压力下，光滑表面比粗糙表面接触刚度更高——因为光滑面的峰顶曲率半径更大
二、Hertz 接触刚度——球与平面的工程速算

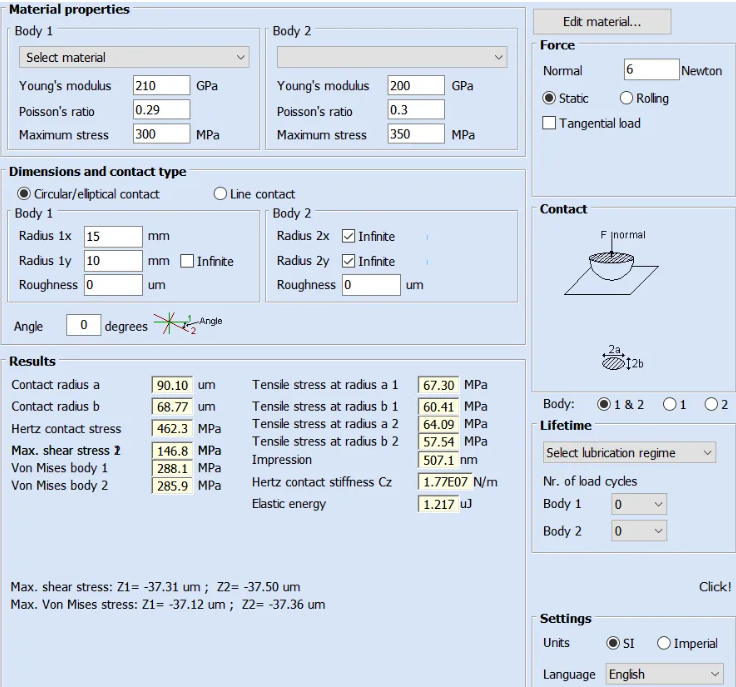

2.1 点接触（球-平面）
对于球（半径 R）与平面之间的弹性接触，Hertz 给出了完整的解析解 [1]：
接触区是一个半径为 的圆，其中：
是等效弹性模量（Reduced Modulus）：
法向接近量（Approach）：
法向接触刚度：
关键推论：kn ∝ F1/3——预载从 100 N 提到 800 N，刚度只翻倍（81/3 = 2）。收益递减明显。kn ∝ R1/3——球半径从 5 mm 换到 40 mm，刚度也只翻倍。大球比小球硬，但杠杆率只有 1/3 次方。

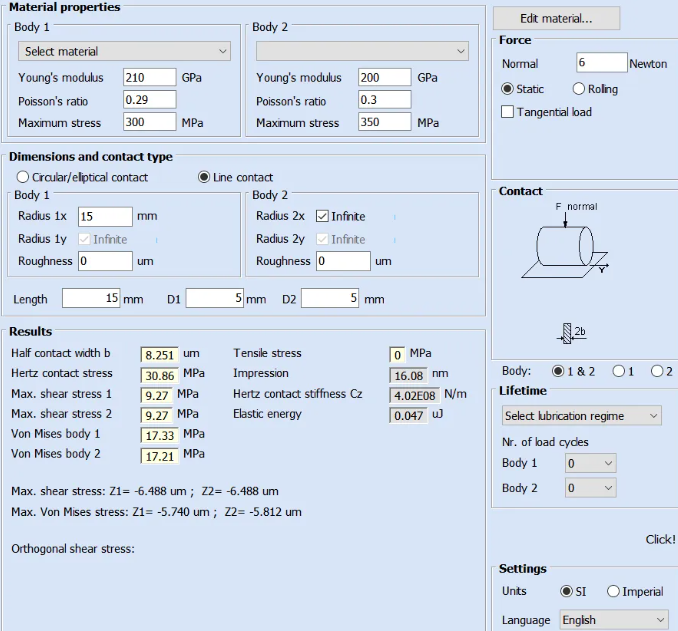

2.2 线接触（圆柱-平面）
圆柱（半径 ，长度 ）与平面的接触：
这是一个工程近似——线接触的严格 Hertz 解也存在微弱的载荷依赖性（ 随 缓慢增长），但在工程精度内可视为与载荷无关。 是一次方——增加接触长度是提升线接触刚度最有效的手段。 这也是圆柱滚子轴承比球轴承刚性更高的力学基础。
2.3 工程速算示例

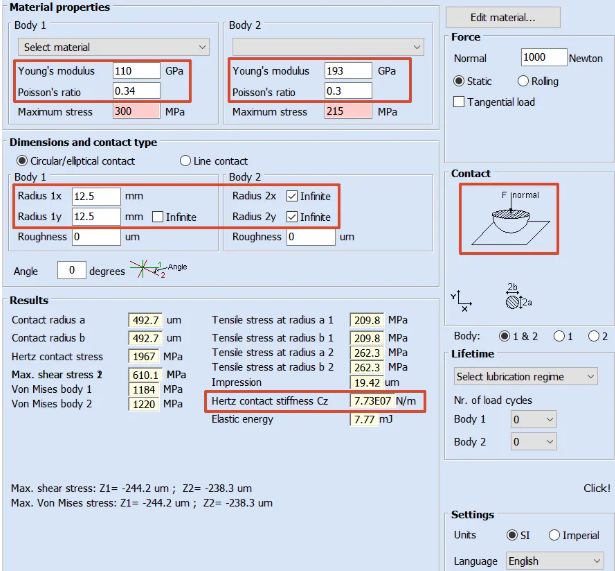

一个 TC4 钛合金球（ R = 12.5 mm, E = 100 GPa, ν = 0.34）压在 SUS304 不锈钢平面上（ E = 193GPa, ν = 0.30）：
预载 F = 1000 N 时：
Kn = (6·(78x109)2 · 0.0125 · 1000)1/3 ≈ 7.7 x 107 M/m
三、螺栓连接的接触刚度——VDI 2230 压力锥
3.1 一个螺栓连接 = 几个弹簧串联？
一颗螺栓连接包含的串联柔性来源 [3]：
螺栓自身（杆部拉伸）：kb = EbAb / Lb
螺纹啮合区（螺纹牙的赫兹接触 + 弯曲）
螺栓头/螺母与被连接件的接触面
被连接件之间的接触面（最重要也最难算的一项）
被连接件之间的接触刚度是最大的变数，也是 VDI 2230 压力锥模型要解决的核心问题 [4]。

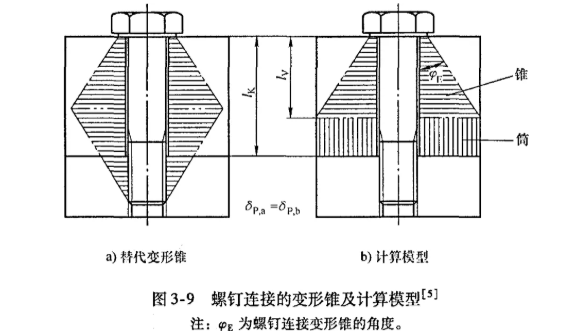

3.2 压力锥模型
VDI 2230 假设：螺栓预紧力在被连接件中以一个截锥体（压力锥，Compression Cone）的形式扩散。锥角取决于材料和接头几何——钢的典型半角约 26°–33°，灰铸铁约 22°-30°，铝合金约 17°-25°。注意：一些老教材中的 模型是简化估算，不在 VDI 2230 框架内。等效截面积 Aersatz是这个截锥体的平均截面积。
被连接件的等效柔度 [4]：
其中 lK是夹紧长度（Clamping Length）。夹紧长度越长，压力锥底面积越大，等效截面越大，被连接件柔度越小（刚度越高）。
这也是为什么短粗螺栓（ lK / d小）比细长螺栓的接触刚度更难保证——压力锥还没充分展开就截止了。
3.3 预紧力：接触刚度的第一道防线
接触刚度随接触压力的增大而增大。预紧力 FM 直接决定被连接件之间的名义接触压力。Rivin 的实验数据表明 [3]：
FM 下降 30%，接触刚度可能下降 50% 以上
表面粗糙度 Ra 从 3.2 μm 改善到 0.8 μm，同样预紧力下接触刚度提升约 30%–50%
结论：宁可略微超预紧（在材料屈服允许范围内），不要欠预紧。欠预紧不仅面临松动风险，更直接导致接触刚度塌方——而刚度塌方往往比松动更早显现在精度上。
四、法向 vs 切向——接触刚度的各向异性
4.1 切向接触刚度的物理机制
两个粗糙面受压后，峰顶之间不仅承受法向载荷，在切向力作用下还会产生切向相对位移。切向接触刚度的物理机制比法向更复杂——它涉及接触斑点的弹性切向变形 + 局部微滑移（Microslip）[1]。
切向接触刚度的工程估计 [3]：
对于干摩擦金属接触（无润滑），这个比值通常在 0.3–0.5 范围。切向刚度天生比法向刚度低。
4.2 为什么这对精密定位很重要
伺服闭环后，光栅尺反馈可以补偿导轨的低切向刚度——滑台的静态定位精度（final positioning）由传感器决定，不是接触刚度。切向刚度真正影响的是三个动态环节：
伺服带宽：导轨切向柔性相当于在电机与负载之间串联一根弹簧，引入一个低频机械谐振 ωr = √ (kt / m)。为避免激发该谐振，伺服带宽必须限制在 ωr / 3以下—— kt 越低， ωr越低，允许的伺服带宽越窄，扰动抑制和轨迹跟踪能力越差
扰动抑制：切削力突变时，传感器检测到偏差→电机纠偏之间存在毫秒级的控制延迟（取决于位置环采样率和电机电气时间常数），低 kt 意味着这个窗口内的瞬态位移更大
非伺服环路内的接头：主轴-刀柄接口、工件-夹具接口不在位置环里——这些地方的切向柔度直接变成加工误差，没有传感器来兜底
水平导轨的法向沿 Z（高刚度），运动方向 XY 落在切向——kt / kn ≈ 0.3-0.5。切削力和惯性力恰恰作用在这两个低刚度方向上。
五、迟滞：刚度不是一条干净的直线
5.1 接触界面的力-位移曲线不是线性的
加载和卸载路径不重合——这是接触力学中最让设计师头疼的特性之一。接触面的力-位移关系形成一个迟滞环（Hysteresis Loop）[3]：
5.2 迟滞的物理来源
微滑移（Microslip）：接触区外围在宏观滑动之前已经发生了局部滑动——这个局部滑动消耗能量
塑性变形：最高的峰顶在初始加载时局部屈服，卸载时弹性恢复不完整
材料内耗：金属晶格中的位错运动和热弹性效应
5.3 工程影响
迟滞宽度（δhyst）直接决定重复定位精度的下限。对于精密磨削的钢-钢接触面，典型的迟滞宽度在 0.1–1 μm 量级（取决于表面处理和预载）。这意味着：
重复定位不确定性 ≈ 0.1-1 μm
这不是由零件制造精度决定的——制造精度可以做到 0.1 μm——而是由接触力学的内在本征决定的。油润滑可以填充表面微峰间的空隙，将迟滞宽度降低约 50%。
六、量化困境与治本之策
6.1 FEA 的接触刚度"黑箱"
结构刚度的有限元分析已经相当成熟——只要网格合理、边界条件正确，计算结果与实验的偏差通常在 10%–20% 以内。但接触刚度的 FEA 模拟是另一回事 [3]：
接触算法（罚函数法 vs 拉格朗日乘子法 vs 增广拉格朗日）的选择对刚度结果影响可达 2–3 倍
摩擦系数的不确定性（0.1–0.3 的范围就足以改变切向刚度 50% 以上）
表面形貌参数（Ra , Rz , 峰顶曲率半径）在工程实践中极少被准确测量和输入
结论：接触刚度的 FEA 结果必须经过实验校准。Rivin 书中的大量实验数据仍然是不可替代的工程参考基准 [3]。
6.2 治本策略——按优先级排列
减少接头数量：能焊就焊、能一体加工就一体加工。增材制造（3D 打印）为实现"少螺栓或无螺栓的整体框架"提供了新的可能性——拓扑优化的整体框架 + 只在必要处保留安装接口。
增大接触面积——但有前提：大法兰、宽导轨可以降低接触压强，但需警惕大面积平面贴合引入过约束（D01 精确约束）。优先用多点离散接触（球-V 槽、球-锥窝、）替代连续面接触——同一方向用 2-3 个离散点即可承载，多余的接触面反而增加不确定性
提高预紧力：在螺栓屈服强度允许范围内尽量高预紧。使用扭矩-转角法或液压拉伸器控制预紧力精度
改善表面质量：精密磨削或研磨接触面，Ra < 0.8 μm
引入高刚度填充介质：环氧灌封（Epoxy Grouting）填充接触间隙——常用于机床床身-立柱结合面
把接头放在刚度不敏感位置：接头的柔度在力流干路上是灾难，在支路上影响有限。设计时优先让力流干路"无缝"
最重要的一条：如果在设计阶段预估到某个接头的接触刚度将成为系统的串联短板，与其事后补救，不如重新审视结构拓扑——能不能让力绕开这个接头？
