D02 刚度：精密机械的骨架语言 · Day 7 综合篇

把之前六期整合成一套可落地的工程方法——刚度预算（Stiffness Budget）、12 条设计准则、实验验证方法，以及与 D01 精确约束的联合设计流程。

一、刚度预算——从精度目标反推到结构需求

1.1 什么是刚度预算

误差预算（Error Budget）是精密工程的标准方法论——从整机精度目标出发，将允许的总误差分配到各子系统（几何误差、热误差、结构变形、伺服误差等）。刚度预算（Stiffness Budget）是其结构力学的对应物：

从精度目标反推出每个结构环节允许的最大柔度。

基本公式 [1]：

其中 δallowable 是分配给结构变形的那份精度预算。精密机床的误差来源可以粗略分三档：几何误差（制造与装配）是最大的原始误差源，但可通过补偿大幅削减；热误差是补偿后最大的残余误差源；结构变形（刚度） 通常在总预算中占 15%–25%。这三档之外的伺服误差、测量噪声和磨损合计占 5%–15%。

1.2 刚度预算六步法

第一步：确定精度敏感方向。 哪一维的位移对产品质量最致命？精密机床通常是刀尖-工件连线方向；光刻机是焦面 Z 方向和套刻 XY 方向。

第二步：绘制结构环路图。 从力作用点到参考基准的完整力流路径。标出每一个串联环节（构件、螺栓接头、导轨、轴承、主轴）。这步做好了，刚度预算就成功了一半——因为你知道力在走哪条路。

第三步：估算各环节柔度数量级。 构件柔度用梁/板公式估算；接触柔度参照 Rivin 实验数据或 VDI 2230 [1] [2]；轴承刚度查供应商目录（注意：供应商给出的轴向/径向刚度通常是在额定预载和特定频率下的）。

第四步：识别瓶颈环节。 串联系统中 1/ktotal ≈  1/kmin 。找出最柔的那一环——它可能就是你的刚度预算中最大的风险项。

第五步：分配刚度指标。 从全局精度预算 → 结构变形允许值 → 各环节允许柔度 → 各环节刚度指标。一个代表性分配逻辑：

• 主体结构（框架/床身/立柱）：占系统柔度 ≤ 20%–30%

• 导轨和轴承：占 ≤ 30%–40%（运动界面的柔度天生较高）

• 螺栓接头：每个接头 ≤ 5%–10%（但多个接头串联后总量可观）

• 主轴/工装/其他：占余量

如果主体结构占比就超过了 50%，说明框架设计出问题了。这里的"占比"指柔度贡献比例（ 1/k框架 ≈  1/ktotal）——框架的柔度吃掉了大半预算，而导轨和轴承由于接触刚度天生偏低、柔度占比压不下去，剩余空间不足以消化所有串联环节。刚度预算的核心纪律是：把刚度的大头砸在主体结构上，而不是指望精密轴承和精密螺栓去弥补框架的柔性。

第六步：迭代。 估算 → 识别瓶颈 → 加固瓶颈 → 重新分配 → 直到各环节柔度之和 ≤ 目标。这通常需要 2–3 轮迭代才能收敛。

二、精密机械刚度设计 12 条准则

以下准则综合自 Rivin、Slocum、Blanding 和 Hale 的经典论述 14，按从宏观拓扑到微观界面的逻辑排序。

宏观拓扑（4 条）

准则 1：结构环路越短越好。 力流路径上的每一个串联段都是柔度的增量。优先选择直连而非多段拼接的结构拓扑。

准则 2：力流走直线，避免急转弯。 力流转弯产生弯矩——而  kbending ≤  kaxial（细长件可差 100–1000 倍）。能用拉压传力绝不弯曲。

准则 3：闭口截面对开口截面——百倍抗扭鸿沟。 框架件承受偏载时，扭转是隐性杀手。闭口截面 是开口截面的 100–1000 倍。精密机械框架件的默认截面是闭口箱型或圆管。

准则 4：龙门优于 C 型——但仅在空间和成本允许时。 边界条件从悬臂改两端支撑，挠度可降 16–64 倍。但开放性与刚度的 trade-off 永远存在——小型机床开放性是第一需求，刚度够用即可。

截面几何（3 条）

准则 5：截面高度是弯曲刚度的主控手柄。 I ∝ h3（矩形）、 I ∝ D4（圆形）。把材料从中性轴移到最外层——空心截面用最小的重量获得最大的 。

准则 6：空心 ≈ 实心的刚度，但重量只有三到六成。 薄壁管（ t/D ≈ 0.1 ）保留实心杆 ~60% 的 I，重量仅 ~36%。精密机械的结构件应该是空心的——这不是轻量化，是结构效率。

准则 7：筋高比筋厚重要。  I ∝ h3 vs  I ∝ b1 。深而薄的筋优于浅而厚的筋——直到局部屈曲限制。加筋的方向必须垂直于弯曲变形的方向。

接触界面（2 条）

准则 8：接头越少越好。 每个螺栓接头 = 一个柔性弹簧串联进力流。增材制造为"少螺栓的整体框架"提供了新的可能。

准则 9：预紧力是接触刚度的第一道防线。 kcontact ∝ Fm（m ≈ 1/3 - 1/2）。在螺栓强度允许范围内，预紧力宁高勿低。欠预紧导致刚度塌方的速度远超松动风险。

动态设计（2 条）

准则 10：结构基频 ≥ 伺服带宽的 3 倍。 fn,1 ≥ 3fservo。如果做不到，提升 k/m 比值——优先减重（不增 k 就增 ωn ），其次加刚。

准则 11：共振方向要对准非敏感方向。 你无法消除所有共振，但可以通过结构布局让基频的振型对准不敏感的坐标轴。计量框架的基频振动方向应该避开测量光束的方向。

材料与环境（1 条）

准则 12：有热源时优先考虑 dE / dT 和 CTE。 弹性模量随温度下降——铝合金在 150°C 时 E 已跌 ~10%，200°C 跌 ~15%。CTE 通过约束结构转化为热应力——长结构 + 大 CTE + 刚性约束 = 灾难。

三、刚度测试——算出来不够，测出来才算

3.1 静态刚度测试

最直接的方法：加载 → 测位移 → k = F / δ [1]。

• • 加载：砝码（小力）、液压缸（大力）、测力计

• • 测位移：千分表（μm 级）、电容传感器或激光干涉仪（nm 级）

• • 标准：ISO 230-1 规定了机床静刚度测试的方法（加载点、测量点、数据处理）

关键注意事项：测量链必须独立于加载链。 如果用同一个结构支撑加载装置和传感器，你测的是"加载装置的柔度 + 结构的柔度"——实测刚度会被低估。

3.2 实验模态分析（EMA）

力锤（Impact Hammer）敲击 → 加速度计测量响应 → FFT（快速傅里叶变换，Fast Fourier Transform）处理 → 频响函数 → 模态参数提取 [6]。

EMA 能给你三样 FEA 给不了的东西：

1. 真实的固有频率——FEA 的边界条件总是理想化的（通常假设刚性接地），而真实结构的边界是有柔度的;

2. 真实的阻尼比——FEA 中的阻尼是输入的，EMA 的阻尼是实测的;

3. 模型的校准基准——FEA 频率 vs EMA 频率的偏差超过 10% 时，说明模型有问题（通常是接触刚度或边界条件建模不对）.

3.3 实测与 FEA 偏差的三大来源

来源一：接触界面建模。 FEA 中最常见的问题是接触面被设成"bonded"（绑定，无限刚度）或"frictional"但摩擦系数不对。实测接触刚度通常比 FEA 偏低——以接触界面主导刚度的结构，FEA 预测可以偏硬 2–3 倍。

来源二：边界条件。 FEA 中假设螺栓固定处"零位移"——真实结构的基座不是无限刚性的，地脚螺栓也不是完美的固定端。实测的有效 L（力臂）通常比 FEA 中长，导致实测刚度偏低。

来源三：装配应力。 FEA 中零件是"理想装配"——没有螺栓拧紧顺序导致的翘曲，没有焊接残余应力。真实结构中的装配变形会在几何上改变力流路径（预弯的立柱比直的立柱更柔）。

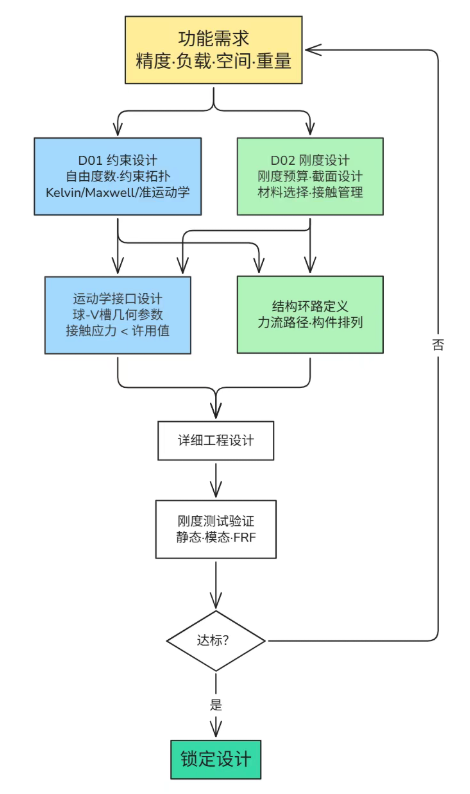

四、约束 + 刚度：精密机械双核设计流程

D01（精确约束设计）和 D02（刚度设计）是精密机械设计的两个并行的核心——一个是自由度管理，一个是力-位移管理。两者缺一不可，且有明确的接口 [4] [5]。

核心接口：运动学接口（Kinematic Interface）。D01 规定了球和 V 槽的位置（自由度分配），D02 规定了球的半径和预载（接触刚度）。两者的共同输出决定了接口的 6-DOF 刚度矩阵。约束过度（D01 违规）→ 装配应力、热应力；刚度不足（D02 违规）→ 力下位移、共振。

五、常见设计错误 7 条巡礼

一周的所有内容，最终都指向避免以下 7 条错误：

错误 1：把材料的 E 当成结构的 K 。钢的 E 是铝的 3 倍 ≠ 钢结构的刚度是铝结构的 3 倍。和的杠杆效应远超。

错误 2：选高强钢期望提升刚度。 所有钢的  E 都是 ~200 GPa。热处理改变的是强度，不是刚度。

错误 3：FEA 中接触面设成"bonded"。 这是最常见的刚度高估来源。真实接触刚度比 FEA bonded 预测低 2–3 倍。

错误 4：忽略串联最弱环节。 花大价钱在主体结构上提升了 50% 刚度，但串了一个接触柔度比它大 10 倍的螺栓接头——总刚度纹丝不动。

错误 5：只算静刚度、不查固有频率。 静态 k 达标，但 fn 落在伺服带宽内——动态振幅是你的静挠度的 50 倍。

错误 6：碳纤维比刚度高所以用碳纤维。 理论比刚度是钢的 3 倍，但各向异性、连接困难、湿热膨胀——三个问题经常使碳纤维的实际工作刚度还不如铝合金型材。

错误 7：阻尼不重要，刚度第一。 共振区动刚度 = 2ζk。ζ = 0.002（钢焊接件）vs ζ = 0.01（灰铸铁）——同等静刚度下共振动刚度差 5 倍。

六、D02 收束与 D04 预告

刚度体检清单

一周结束，你可以拿以下清单给自己的机器做一次"刚度体检"：

• 结构环路画出来了吗？最柔的一环在哪？

• 截面形状效率是否最优？（空心圆/方 vs 实心？闭口 vs 开口？）

• 每个螺栓接头的接触刚度是否做过估算？

• 结构基频是否高于伺服带宽 3 倍？

• 选材时是否匹配了载荷场景的性能指数（ E / ρ或  E 1/2/ ρ ）和热约束（CTE、dE / dT ）？

• FEA 模型的接触界面是否做了实验校准？

• 是否有错将热处理钢当成"高刚度钢"的地方？

本周核心公式速查

下期预告

刚度告诉你"多少力产生多少位移"。但刚度解决不了的一件事：振动怎么停下来。

一台灰铸铁床身和一台焊接钢床身，静刚度相同、固有频率相同——但铸铁的振动衰减快 5–10 倍。这是因为阻尼（Damping）——材料内耗、接触摩擦、流体粘滞——在不改变刚度的情况下，决定了振动能量多久消散。

下周 D04，我们将深入阻尼的物理机制：粘性阻尼、结构阻尼、库仑摩擦阻尼、约束层阻尼（CLD）、颗粒阻尼、调谐质量阻尼器（TMD）。从材料选择到结构设计，让精密机械不仅"够硬"，还"够安静"。

参考文献

[1] Rivin, E. I., Stiffness and Damping in Mechanical Design, Marcel Dekker, 1999, Ch.6 "Design for Stiffness".（刚度预算、设计准则和实验方法的完整工程指南。）

[2] VDI 2230 Part 1, Systematic Calculation of Highly Stressed Bolted Joints, 2015.（螺栓连接柔度计算的工业标准。）

[3] Slocum, A. H., Precision Machine Design, SME, 1992, §6.7 "Design Case Studies".（机床床身设计案例，含结构环路应用分析。）

[4] Blanding, D. L., Exact Constraint: Machine Design Using Kinematic Processing, ASME Press, 1999, §1.1–1.3.（精确约束设计的基本原理——D01 的核心文献。）

[5] Hale, L. C., Principles and Techniques for Designing Precision Machines, PhD Thesis, MIT, 1999, Ch.7 "Design Methodology".（精密机器设计方法的完整流程，约束与刚度的整合。）

[6] Inman, D. J., Engineering Vibration, 4th ed., Pearson, 2014, Ch.7 "Experimental Modal Analysis".（实验模态分析的标准方法——力锤、加速度计、FRF 处理。）
