引子：再好的镜头，也需要一个不晃的支架

你花大价钱买了一台顶级相机，却把它装在一个晃晃悠悠的塑料三脚架上。无论镜头多么锐利，轻微的晃动都会让照片模糊。光机系统中的机械结构，就是这个"支架"——但它的精度要求比相机三脚架高了几个数量级。

在精密光机系统中，纳米级的结构变形就足以改变光路，导致像质退化。Vukobratovich 和 Yoder 在《Fundamentals of Optomechanics》[1] 中给出了一个令人警醒的判断：

"A well-designed optical system can be ruined by a poorly designed mechanical structure, but the best mechanical structure in the world cannot fix a poorly designed optical system."

一个好的光机机械设计，不是在保护光学性能——它本身就是光学性能的一部分。

1 机械设计的三大核心任务

光机机械设计不是简单的"做个壳子"。它围绕三个相互关联的核心功能展开：

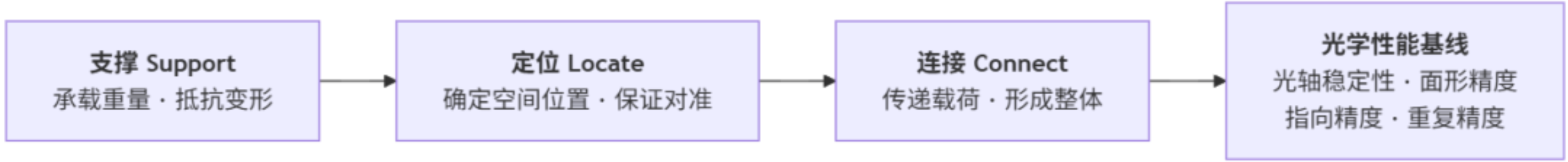

图1 光机机械设计的三大核心任务及其对光学性能的支撑关系

1.1 支撑（Support）

支撑功能的本质是承载光学元件的自身重量和外部载荷（振动、冲击、气动），同时将变形控制在光学容差以内。

一个透镜的支撑看似简单——放在镜筒台阶上，用压圈压紧。但问题不在"放不放得住"，而在：

• 自重下镜片的面形变化（Self-Weight Deflection）是否超差？

• 压圈预紧力是否在镜片上引入非均匀应力？

• 温度变化时，镜片和镜筒的不同膨胀量会不会被合理释放？

1.2 定位（Locate）

定位功能的本质是将每个光学元件精确固定在理论设计的光轴上，并保证在振动、冲击和温度变化后仍能恢复原位。

公差通常在微米甚至亚微米级。一个 50 mm 直径的透镜，单边径向偏心容差通常为 5~10 μm——相当于一根头发丝直径的 1/10。这不是"拧紧就行"能实现的精度。

1.3 连接（Connect）

连接功能的本质是将所有部件可靠地组装成一个整体，并确保连接界面本身不引入额外应力或位移。

一个常被忽略的事实：整个结构的刚度链条往往在最薄弱的连接环节断裂。螺钉连接的预紧力、配合面的平面度、销钉的配合公差——这些看似微小的细节，都可能成为刚度的"短板"。

2 从"死死固定"到"合理约束"：光机设计的核心思维转变

2.1 过约束的危害

新手最常见的错误是试图将光学元件"死死固定"——多加螺钉、多加定位销、配合间隙越小越好。这种做法导致的是过约束（Over-Constraint），其危害在温度变化时集中爆发：

• 镜片被多个刚性约束点同时限制 → 温变时各约束点的热胀冷缩不一致 → 镜片承受非均匀应力 → 面形畸变（Surface Figure Error）

• 镜筒与镜片的热膨胀差无法释放 → 透镜弯曲甚至破裂（见第1章热-机耦合）

一个来自高精度干涉仪项目的真实教训：最初将反射镜用螺钉四周锁紧，温度循环测试时，镜面面形因应力释放而严重畸变，RMS 从 λ/20 恶化到 λ/5。解决方案是将刚性夹持改为三点弹性支撑——让镜片在径向可以自由呼吸。

2.2 运动学约束原则

运动学约束（Kinematic Constraint）的核心思想是：用最少的、确定的约束点来限制元件的所有刚体自由度，但又不多于一个。

一个刚体在空间有 6 个自由度（Degrees of Freedom, DOF）：3 个平移 + 3 个转动。精准约束（Exact Constraint）意味着用恰好 6 个独立的单自由度约束来限制它们——不多不少。这最早由 James Clerk Maxwell 在 1876 年提出，后由 Kelvin 勋爵推广：

"The fixity of a body in space requires six constraints. Any additional constraint either fights the others or leaves the body loose." — Maxwell (1876)

六自由度约束分配（圆形光学元件）

光轴方向设为 Z。一个刚体有 6 个自由度（3 平移 + 3 转动），下表给出每个自由度如何处理：

约束统计：5 个自由度被精确约束，1 个自由度（Rz）有意释放。对于旋转对称的圆形光学元件，这是经典的准运动学约束（Quasi-Kinematic Constraint）方案——源于 Maxwell 1876 年的精确约束理论，但根据光学元件的对称性做了工程简化。

这就是三点定位（Three-Point Mounting）原则的精确表述。在设计中明确标出这三个约束点的位置和类型，能极大提高设计可制造性和可装配性。

2.3 运动学耦合

当需要两个模块精密对接且可重复拆卸时，采用运动学耦合（Kinematic Coupling）——如三球-三 V 槽（Ball-V-Groove）结构。MIT 的 Slocum 教授对此有系统研究 [2]：

• 三个球形凸起（在模块 A 上）落入三个 V 形槽（在模块 B 上）

• 6 个点接触恰好约束 6 个自由度

• 重复定位精度可达 < 1 μm（依靠赫兹接触的弹性平均效应）

• 应用：可拆卸光学模块、可更换滤光片轮、可复位测试夹具

3 核心性能指标：量化"好"的设计

评价一个光机机械设计的好坏，不能凭感觉。以下四个指标是量化评估的核心。

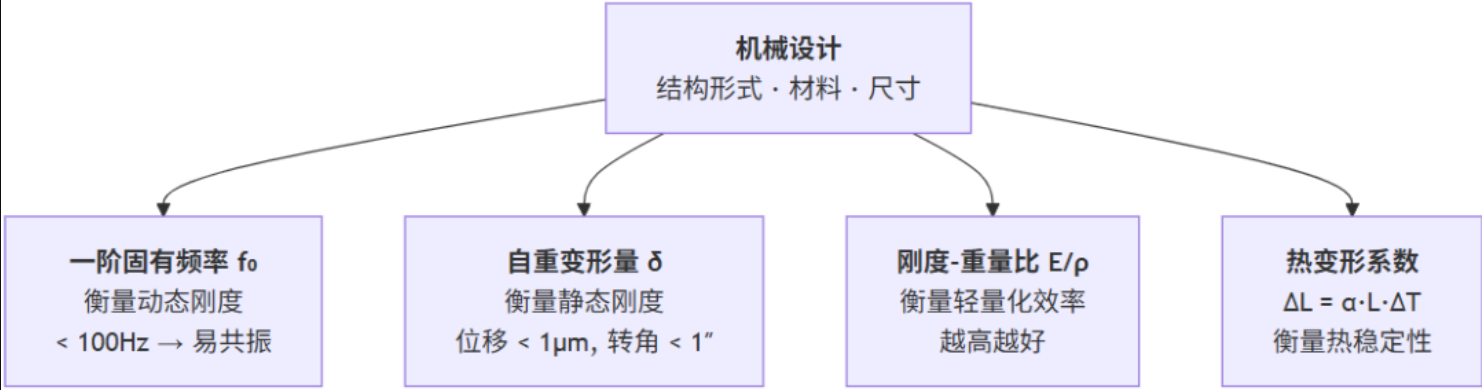

图2 光机机械设计四大核心性能指标

3.1 一阶固有频率（First Natural Frequency, f₀）

定义：结构最容易发生共振的频率。它是衡量结构动态刚度（Dynamic Stiffness）的首要指标。

其中 k 为等效刚度，m 为等效质量。

三个关键推论：

工程准则（来自 Bely《The Design and Construction of Large Optical Telescopes》[3]）：

实际开发规则：通过有限元分析（FEA），将一阶模态频率设定在主要环境振动频率的 1.5 倍以上，以避开共振放大区。即使无法完全避开，也要通过阻尼设计将共振峰值压低。

3.2 自重变形量（Self-Weight Deflection, δ）

定义：仅因自身重力导致的关键点位移或转角。它是衡量结构静态刚度（Static Stiffness）的首要指标。

悬臂梁模型——光学支柱的标准力学模型：

点载荷（自由端集中力 F）：

均布载荷（梁自重）：

其中 I 为截面二次矩（Second Moment of Area）。核心洞察：挠度与跨度 L³ 成正比——支柱加高一倍，挠度变为 8 倍。

截面二次矩 I —— 控制截面形状 = 控制刚度：

d⁴ 标度是最重要的设计常识：

直径翻倍 → 刚度 16 倍。一个简单的尺寸调整，就决定系统是及格还是翻车。

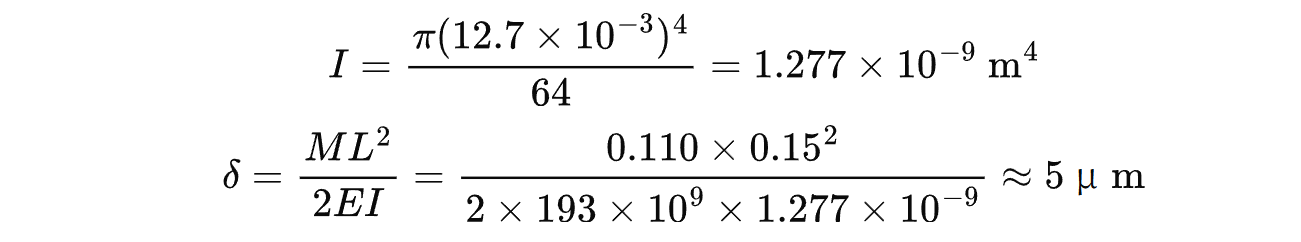

量级算例：直径 12.7 mm 不锈钢支柱（E=193 GPa），高 150 mm，端部载荷 250 g × 偏离轴线 45 mm → 力矩 M=0.110 N·m：

支柱顶端倾斜角 。对反射镜 → 光束偏转 2θ ≈ 66 μrad。这足以让光束在几米外完全偏离探测器孔径。 将支柱升级到 25.4 mm → 挠度降至 5/16 ≈ 0.3 μm。

简支梁模型——光学平台（Breadboard）的标准模型：

跨中集中力 F：

与悬臂梁的直接对比：同样的载荷、跨度、E 和 I，简支梁的挠度只有悬臂梁的 1/16。这就是边界条件对刚度的巨大影响——为什么光学平台用四腿支撑本身就比单支柱结构刚性得多 [4]。

3.3 刚度-重量比：比刚度（Specific Stiffness, E/ρ）

定义：单位质量的材料能提供多少刚度。

• E：弹性模量（GPa）

• ρ：密度（g/cm³）

• 单位：10⁶ m²/s²

物理意义：在给定质量和跨度的约束下，比刚度决定了结构可实现的最大刚度。这是轻量化设计（Lightweight Design）的黄金指标。

主要光机材料比刚度对照表（数据来源：Yoder [5]、Vukobratovich [1]、Schott Corning 材料数据表）：

选材决策逻辑：

1. 没有特殊 CTE 要求 → 铝 6061-T6：比刚度与钢持平，重量仅 1/3，可加工性极好，成本低

2. CTE 匹配要求 → 钛合金：比刚度与铝相当，CTE 8.6 → 接近多数光学玻璃（7~9），是镜座/支撑结构的优选

3. 极端热稳定性 → 殷钢：比刚度仅 17.5、密度是铝的 3 倍。选它只有一个原因——CTE ~1.2。光刻物镜镜筒的经典选择

4. 终极轻量化 → SiC 或铍：比刚度是铝的 5~6 倍。空间望远镜镜坯。SiC 脆性、铍有毒——代价高昂

比刚度不是唯一判据。CTE、可加工性、成本和可获得性同样关键。 大部分精密实验室仪器——铝合金就足够。

3.4 热变形系数

定义：温度变化 1°C 引起的结构变形量。

对光机结构，热变形的影响不仅在于绝对伸长量，更在于：

• 镜筒伸长 → 透镜间隔变化 → 离焦

• 异种材料 CTE 不匹配 → 热应力

• 温度梯度 → 弯曲变形（Bimaterial Bending）

4 常见误区与实战原则

误区一：盲目追求高强度材料

高强度（High Strength, 高屈服极限 σ_y）≠ 高刚度（High Stiffness, 高弹性模量 E）。刚度主要取决于 E 和截面几何形状 I，而不是强度。

• 铝合金强度低于钢，但 E/ρ 相当，重量只有钢的 1/3

• 钢材强度高 ≠ 刚度高：∅25 mm 钢杆的刚度和 ∅25 mm 铝杆的刚度取决于 E·I——钢的 E 约是铝的 3 倍，但密度也是 3 倍，比刚度持平

选材原则：除非有强度极限问题（如螺纹承受高预紧力），否则优先按比刚度选材。

误区二：忽视连接刚度

结构的总刚度由最薄弱的连接决定。Doyle 等人在《Integrated Optomechanical Analysis》[4] 中明确指出：

"The stiffness of the joint is frequently the dominant contributor to the overall structural compliance."

连接刚度三要素：

实战检查：如果你在 FEA 分析中发现变形异常大，第一件事不是加粗结构件，而是检查所有连接界面的建模是否正确——螺栓预紧力是否加载、接触面是否定义了正确的摩擦系数。

误区三：将光学元件当作刚体

透镜和棱镜在夹持力或温度梯度下自身也会变形。夹持不当导致的面形变化（Surface Figure Change）是光机设计中排名前三的失效模式之一。

Yoder 在《Opto-Mechanical Systems Design》[5] 第 8 章中详细讨论了镜片在自重和夹持下的面形变化——对于大口径薄透镜（直径/厚度比 > 10），自重引起的面形变化可能超过 λ/10。

5 典型机械结构形式与选型

5.1 筒式结构（Barrel / Tube Structure）

描述：光学元件沿光轴依次安装在同一个镜筒内。

优点：

• 结构紧凑，同轴度易保证

• 抗弯刚度好（封闭圆管 vs 开口截面）

• 加工工艺成熟——车削即可实现精密内孔和台阶

缺点：

• 内部装调和清洁困难（封闭空间）

• 散热路径受限

• 大直径镜筒重量增长迅速（重量 ²）

典型应用：望远镜物镜组、摄影镜头、显微镜筒、大多数折射式成像系统

5.2 板式/桁架式结构（Bench / Truss Structure）

描述：光学元件安装在不同平面的基板上，通过支柱（Post）或桁架（Truss）连接。

优点：

• 开放性好，装调和清洁方便

• 散热条件好

• 可轻量化——桁架结构用最少的材料提供最大的刚度

• 适合大型系统（长度 > 1 m 时，桁架比筒式显著更轻）

缺点：

• 整体刚度不如封闭筒体（同等重量下）

• 需更多装调自由度

• 杂散光屏蔽需额外设计

典型应用：大型空间相机、光刻机投影物镜、激光谐振腔、天文望远镜桁架镜筒（如 Keck、VLT）

选型简表：

5.3 异形结构（Custom / Folded Structure）

描述：为满足特殊空间约束或功能（如折叠光路、扫描）而设计。

典型应用：潜望镜、内窥镜、扫描振镜模块、折反射望远镜

6 镜片配合与预紧：两个决定成败的细节

6.1 镜片与镜筒的配合间隙

圆柱形光学元件的径向配合间隙是光机设计中最敏感的公差之一。

热膨胀间隙验算：铝合金镜筒（CTE 23.6）装 BK7 透镜（CTE 7.1），直径 50 mm，ΔT = −20°C：

ΔR=（23.6-7.1）x 10-6 x 25 x 20 ≈8.3μm

这意味着常温下 10 μm 的间隙，降温 20°C 后仅剩约 1.7 μm——几乎为零。若初始间隙不够，低温时镜筒收缩会"咬住"透镜。

6.2 轴向预紧：压圈的学问

压圈（Retaining Ring）的预紧力是一个精细的平衡：

• 过大 → 镜片面形畸变（镜片被"压弯"）

• 过小 → 振动环境下松动，冲击时镜片位移

工程设计原则：预紧力只需满足最恶劣工况下镜片不脱离定位面，通常取轴向惯性载荷的 1.5~3 倍。对于地面设备，预紧力通常为几十到几百克力——可以用弹簧压圈（Wave Spring）或弹性 O 形圈提供恒定可预测的预紧力，这是比螺纹直接压紧更优的方案。

7 螺栓连接设计：光机结构的"短板"

螺栓连接是光机结构中最常见也最容易被马虎对待的环节。一个 M6 螺钉看起来"很结实"，但它的等效刚度可能比结构件低 1~2 个数量级。

7.1 螺栓连接的等效刚度

螺栓连接的本质是一个弹簧——被连接件在螺栓预紧力下被压缩在一起，界面间的摩擦力传递剪切载荷。连接刚度由三部分串联：

其中界面刚度 k_interface 通常是最薄弱的环节。

提高连接刚度的四项措施：

8 设计流程：从需求到图纸

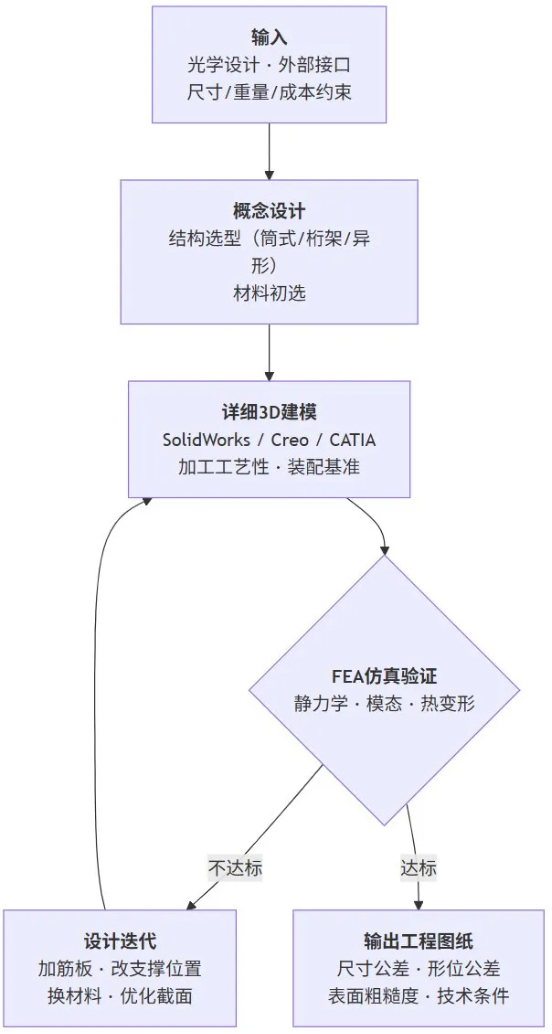

图3 光机机械设计流程——从需求到图纸的迭代闭环

流程要点：

1. 输入阶段必须拿到每片透镜的完整参数：直径、曲率半径、中心厚度、边缘厚度、空气间隔、材料牌号

2. 概念设计阶段决定结构形式和主要材料——这一步错了，后面改的代价是指数级的

3. 详细建模时就必须考虑加工工艺性：退刀槽、装配基准面、测量基准面的预留

4. FEA 验证不是走过场——一阶频率不达标或自重变形过大，必须返回修改模型

5. 设计迭代是常态而非例外——通常需要 2~3 轮迭代才能收敛

9 核心公式速查

本章总结

主要参考文献

1. Vukobratovich, D. & Yoder, P. R., Jr.** Fundamentals of Optomechanics. CRC Press, 2018. —— 第 5 章材料物性与比刚度选材；第 6 章运动学约束与支撑设计。

2. Slocum, A. H.** Precision Machine Design. SME, 1992（及 MIT 后续课程资料）. —— 运动学耦合（Kinematic Coupling）的经典著作。三球-V 槽重复定位精度分析。

3. Bely, P. Y. The Design and Construction of Large Optical Telescopes. Springer, 2003. —— 第 5~7 章大型镜片支撑、自重变形与固有频率准则。

4. Doyle, K. B., Genberg, V. L. & Michels, G. J. Integrated Optomechanical Analysis, 2nd ed. SPIE Press, 2012. —— 第 4 章边界条件对结构刚度的影响；第 6 章连接刚度建模。

5. Yoder, P. R., Jr. & Vukobratovich, D. Opto-Mechanical Systems Design, 4th ed. CRC Press, 2015. —— 光机设计"圣经"。第 6 章悬臂梁挠度分析；第 8 章镜片自重变形与安装设计；第 11 章筒式与桁架式结构。

6. Maxwell, J. C. General Considerations Concerning Scientific Apparatus. 1876.（收录于 The Scientific Papers of James Clerk Maxwell, Cambridge, 1890.） —— 运动学约束原则的原始阐述。"Six constraints for fixity."

7. Roark, R. J. & Young, W. C.** Formulas for Stress and Strain, 5th ed. McGraw-Hill, 1975. —— 梁挠度公式的权威工程汇编。所有边界条件和载荷形式的完整覆盖。

8. Schwertz, K. & Burge, J. H.** Field Guide to Optomechanical Design and Analysis. SPIE Press, 2012. —— 公式速查手册，含常用材料 E/ρ/CTE 速查表。

9. Smith, S. T. Flexures: Elements of Elastic Mechanisms. Gordon and Breach, 2000. —— 挠性铰链设计与运动学约束的深入讨论。

思考题

判断题

1. 光机机械设计的主要目标是让结构尽可能重，这样才能保证稳定。 （ ）

2. 定位光学元件时，应该用尽可能多的紧固点将其完全固定死。 （ ）

3. 高强度材料一定也具有高刚度。 （ ）

4. 悬臂梁的挠度与跨度 L 成正比。 （ ）

单项选择题

5.评价光机结构动态性能的最关键指标是：

• A. 总重量

• B. 一阶固有频率 f₀

• C. 材料强度

• D. 表面光洁度

6.直径 25.4 mm 的支柱，与直径 12.7 mm 的支柱相比（同材料、同长度），刚度增加了多少倍？

• A. 2 倍

• B. 4 倍

• C. 8 倍

• D. 16 倍

7.之所以不建议用螺纹直接压紧透镜，最核心的原因是：

• A. 螺纹加工成本高

• B. 预紧力不可控，易导致镜片面形畸变

• C. 螺纹容易生锈

• D. 螺纹重量大

简答题

8.什么是运动学约束（Kinematic Constraint）？为什么在光机设计中"过约束"比"欠约束"的危害更大？

9.一个直径 50 mm 的 BK7 透镜安装在铝合金镜筒中。假设工作温度范围 −20°C ~ +50°C，请计算所需的最小径向配合间隙（常温 20°C 装配），并说明你的计算依据。

10.简述筒式结构和桁架式结构各自的优缺点。对于一个总长 1.5 m、重量预算 5 kg 的空间相机镜筒，你会选择哪种？为什么？

答案：1(×), 2(×), 3(×), 4(×), 5(B), 6(D), 7(B)
