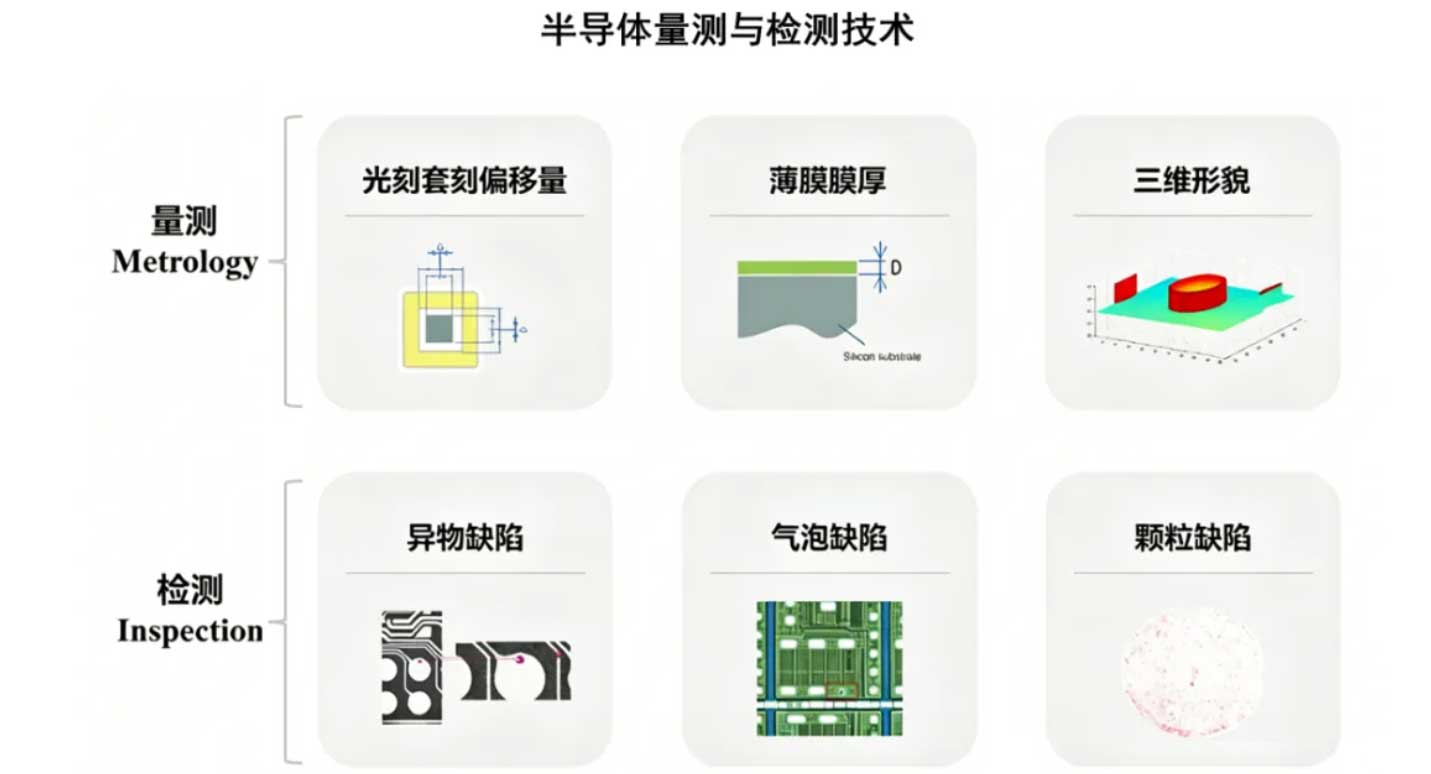

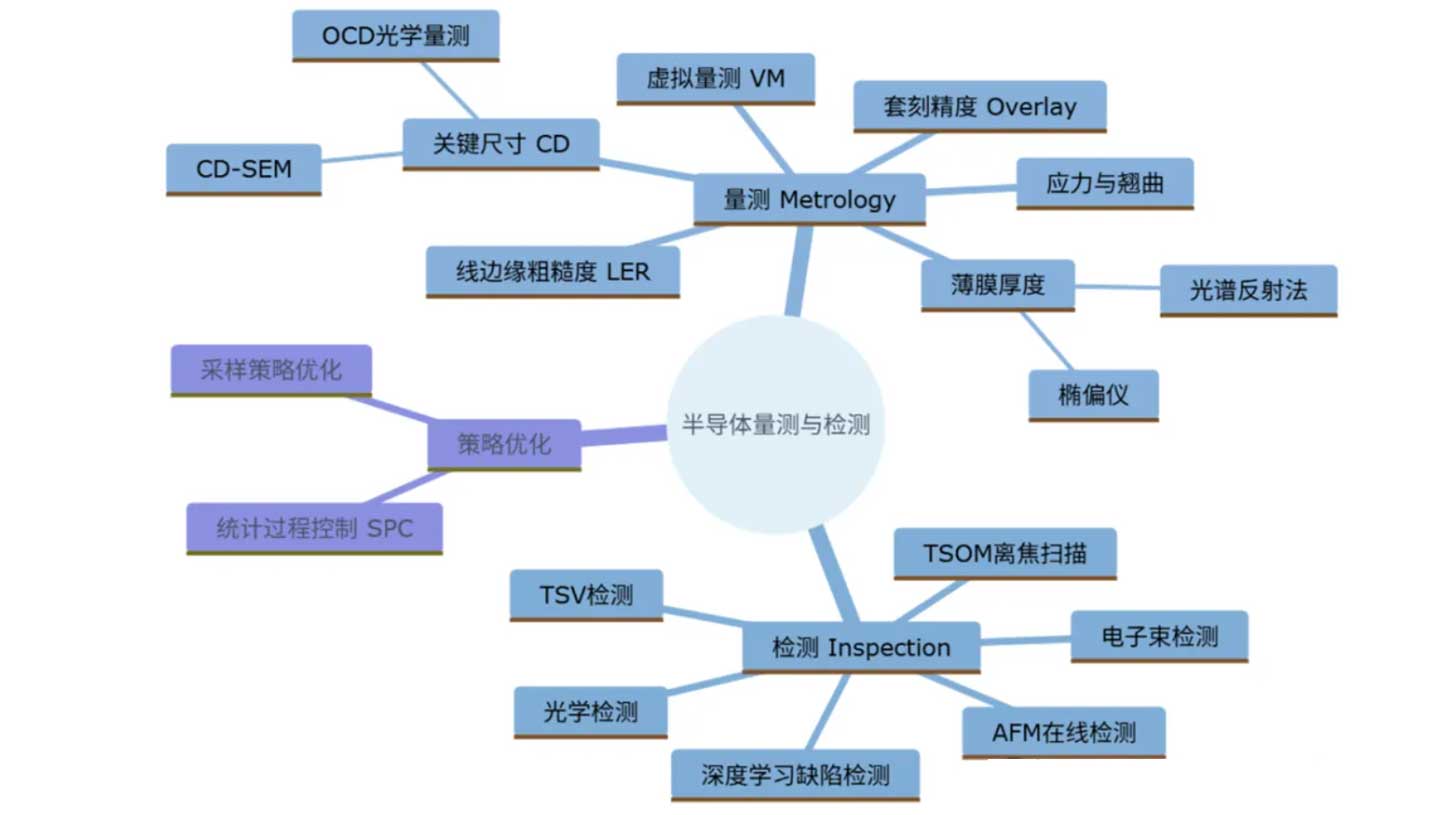

一、先搞懂：量测 vs 检测，到底差在哪？
一句话分清核心区别：
·量测：测 “对不对、准不准”
测量尺寸、膜厚、套准精度等参数，确保芯片符合设计要求。
·检测：查 “有没有坏”
寻找颗粒、划痕、图案缺陷、污染等问题，定位失效源头。
没有量检环节，先进制程根本无法量产，良率会直接归零。
二、量测 Metrology：芯片的 “精密卡尺”
量测负责把关键参数精准量化，保证每一层工艺都 “不差毫厘”。

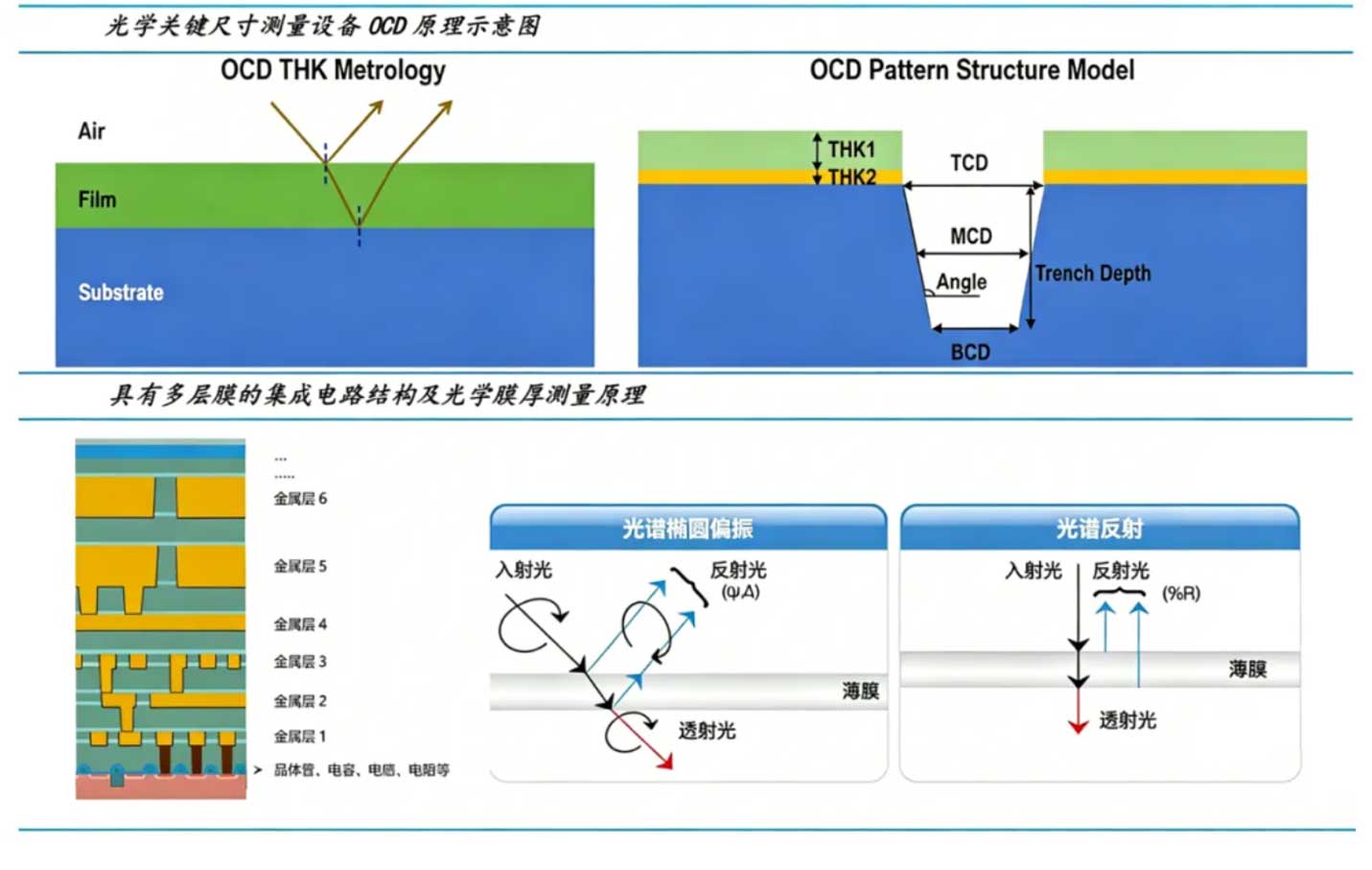

1. 关键尺寸 CD 量测
·CD-SEM：电子束显微镜，测量纳米级线宽、边缘粗糙度。
·OCD：光学散射量测，快速无损，与 CD-SEM 互补使用。
2. 套刻精度 OVL
多层电路叠加时，层与层必须精准对准。套刻误差超标，芯片直接报废。
3. 薄膜厚度 THK
·椭偏仪：膜厚测量主力，精度达原子级。
·光谱反射法：高速在线监控，适配量产节奏。
4. 其他重要量测
·应力 / 翘曲量测：避免晶圆变形、断裂。
·TSV 量测：支撑先进 3D 封装可靠性。
·虚拟量测：AI 预测参数，不接触晶圆、不降低产能。

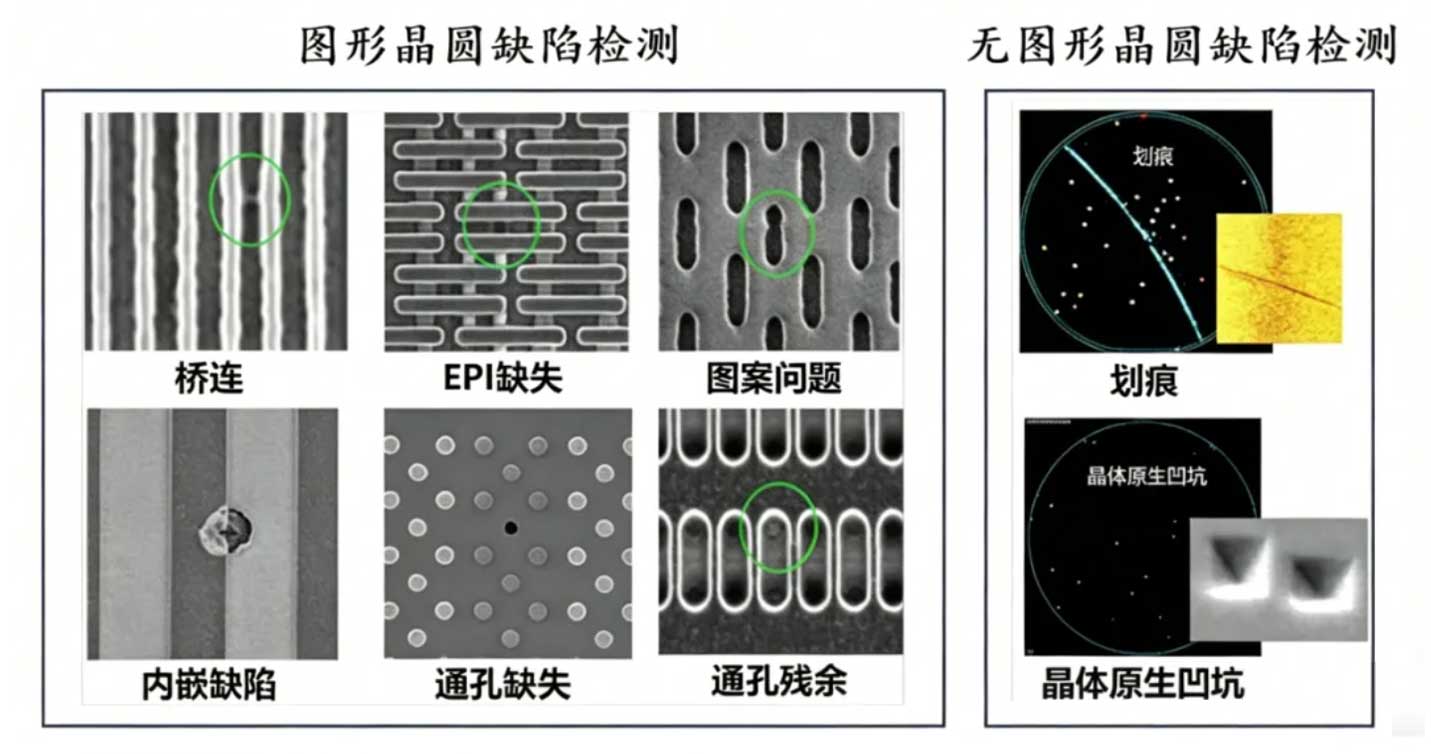

三、检测 Inspection：芯片的 “缺陷猎手”
检测负责发现、定位、分析缺陷，把坏片拦在量产前。
1. 光学检测 Optical
产线最成熟、最常用方案：
·明场 / 暗场检测
·全表面缺陷扫描、颗粒检测
·速度快、覆盖广，是标配设备

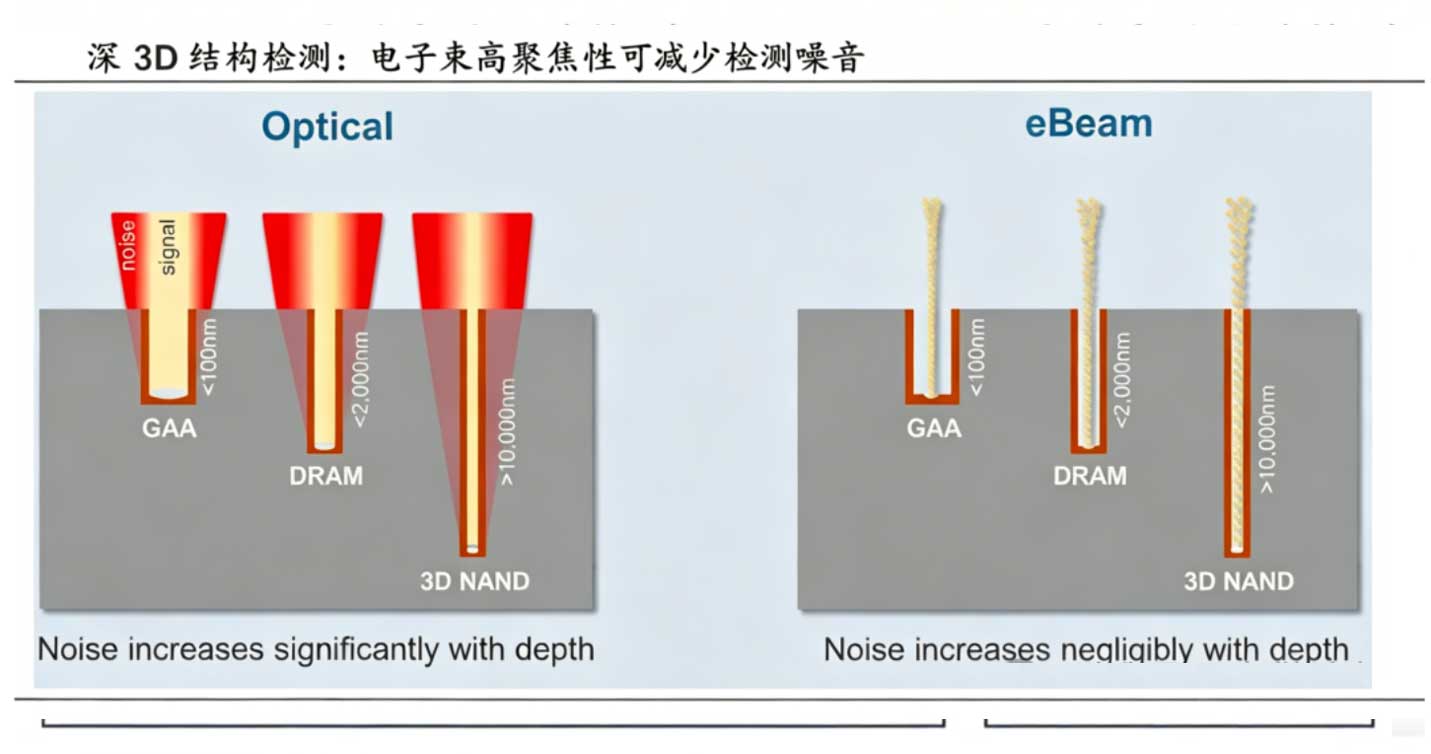

2. 电子束检测 E-Beam
先进制程下，光学看不清的极小缺陷，靠电子束实现高分辨识别。
3. 高精度前沿检测
·TSOM：离焦光学显微镜，快速无损测纳米尺寸。
·AFM 原子力显微镜：超高精度表面形貌检测。
·AI 缺陷检测：深度学习自动识别，效率远超人工。
四、量产关键：精度与效率如何平衡？
全检会拖慢产能、增加成本，现代产线采用优化策略：
·智能采样：少测、测准、覆盖关键站点。
·统计过程控制 SPC：实时监控设备稳定性。
·AI 虚拟量测：全覆盖、零接触、提升效率。
目标：最高良率、最低成本、最快节拍。
五、总结：量检是半导体的 “卡脖子” 环节
制程越先进，量测与检测越重要。
它不直接制造芯片，却决定芯片能不能造出来、造得好不好。
