引子：一个最简单的设计问题

你要做一根拉杆，设计要求是：刚度 ≥ k_target，同时重量尽可能轻。长度 L 已固定。材料任选，截面 A 可调。

这个问题干净到可笑。但它的答案，会把 E 和 ρ 捆成 E/ρ 推到你面前。

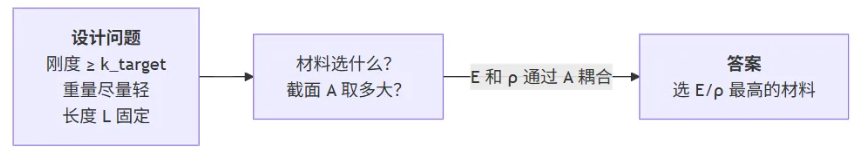

图1 比刚度的物理源头——从拉杆设计问题中自然涌现

一、完整推导：从胡克定律到 E/ρ

1.1 胡克定律：一切从这里开始

一根长度为 L、截面积为 A 的等截面杆，两端受轴向拉力 F [1]。

胡克定律（材料层面的应力-应变关系）：

σ = Ε.ε

• 应力（Stress）：σ = F/A —— 单位截面上的内力

• 应变（Strain）：ε = δ/L —— 单位长度的伸长量

• E：弹性模量（Young's Modulus）—— 材料的固有属性，表征材料抵抗弹性变形的能力

代入：

F/A = E · δ/L

移项整理，将外力 F 与伸长量 δ 建立直接关系：

F = EA/L · δ

这个关系形如 F = k·δ，其中比例系数 k 就是刚度（Stiffness）——单位伸长所需的力：

k = ΕΑ/L

物理直觉：

1.2 杆的质量

同一根杆的质量为 [1]：

m = ρAL

ρ 为密度。到此为止，两个方程、四个变量（E, ρ, A, L 和设计要求 k, m）。A 同时出现在 k 和 m 里——材料选择和截面选择通过 A 耦合在一起。 这是整件事情的支点。

1.3 消去 A：给定刚度，求最轻材料

设计要求：k ≥ k_target。为满足刚度，杆的截面至少需要：

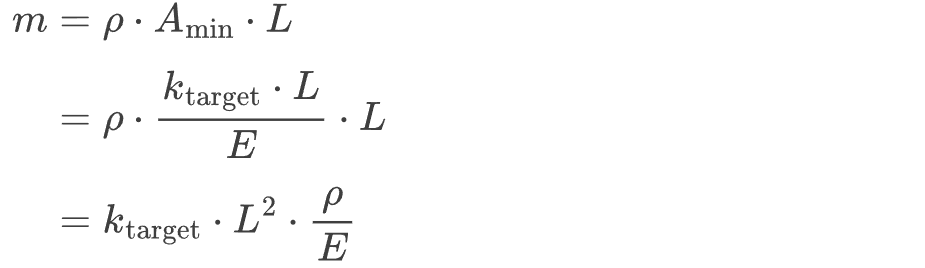

用这个最小截面对应的质量为：

k_target 和 L² 是设计要求——固定值，不会随你选什么材料而改变。 能随材料变化的部分，只剩 ρ/E：

结论：在给定刚度目标的约束下，杆的质量反比于 E/ρ。E/ρ 越高 → 杆越轻。

1.4 消去 A：给定质量，求最刚材料

反过来。约束是 m ≤ m_target。则可用截面为：

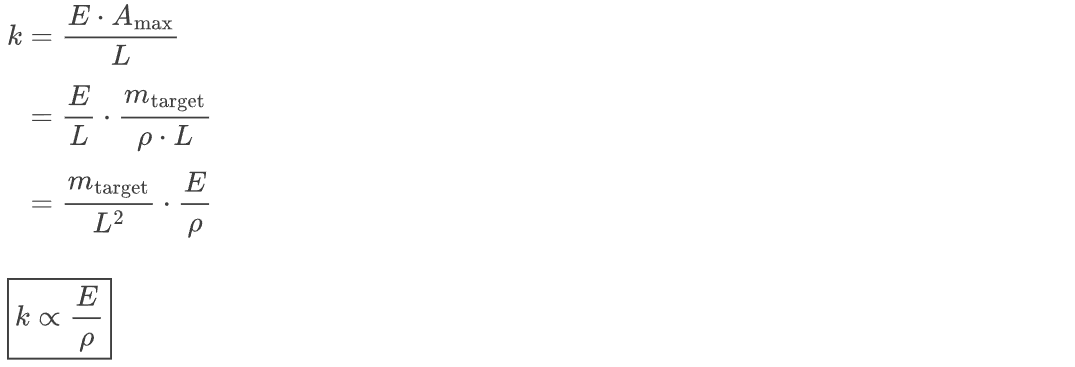

此时能达到的刚度为：

结论：在给定质量的约束下，能达到的刚度正比于 E/ρ。E/ρ 越高 → 杆越刚。

1.5 推导小结

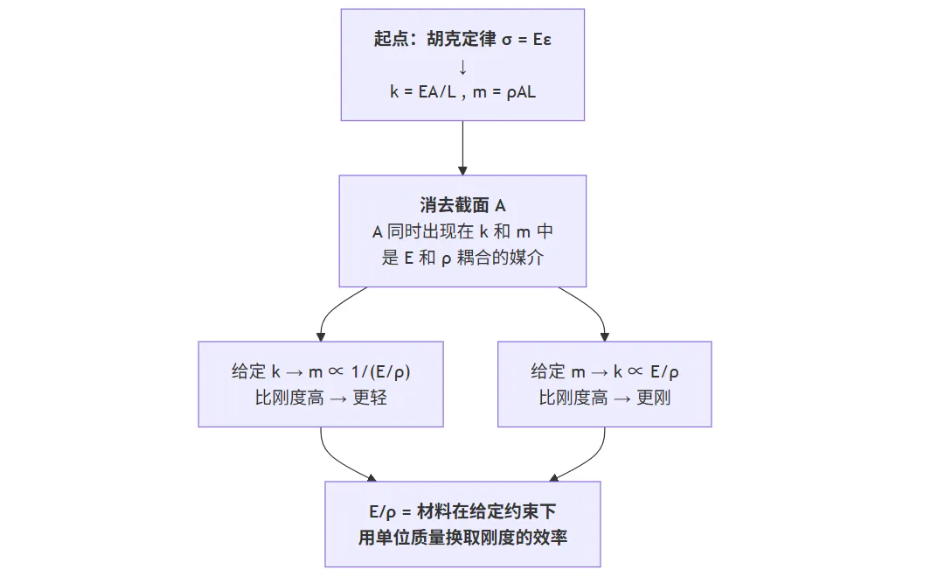

图2 比刚度推导的完整逻辑链——从胡克定律出发，经截面消去，到 E/ρ 的自然涌现

二、固有频率：比刚度的终极形态

拉杆的推导回答了"谁更轻""谁更刚"。但还有一个更基础的身份。

2.1 单自由度弹簧-质量系统

最简单的振动模型 [2]：

把拉杆的 k = EA/L 和 m = ρAL 代入：

A 在根号里被彻底约掉。截面形状、截面大小——统统不剩。整个几何世界在 f₀ 的公式里消失了。

2.2 物理含义

√(E/ρ) 有明确的物理身份——它是材料内部纵波（应力波）的传播速度 v，单位为 m/s [3]：

铝的 E/ρ = 25.6×10⁶ m²/s² → v ≈ 5060 m/s。这就是铝中的纵向声速——你在铝杆一端敲一下，应力波以这个速度传到另一端。

比刚度 E/ρ = v² 的本质身份：材料内部机械振动传播速度的平方。 波传得越快 → 扰动在结构里往返一次的时间越短 → 固有频率越高。

2.3 一个经典误解的澄清：钢和铝的 f₀ 一样吗？

钢的 E = 193 GPa，铝的 E = 69 GPa——钢比铝硬 2.8 倍。为什么同尺寸的铝杆和钢杆，固有频率几乎一样？

因为 f₀ ∝ √(E/ρ)，不是 ∝ √(E)。钢的密度 ρ = 8000 kg/m³，铝的 ρ = 2700 kg/m³——钢密度是铝的 3 倍。E 涨 2.8×，ρ 也涨 3×，√(E/ρ) 几乎不变。

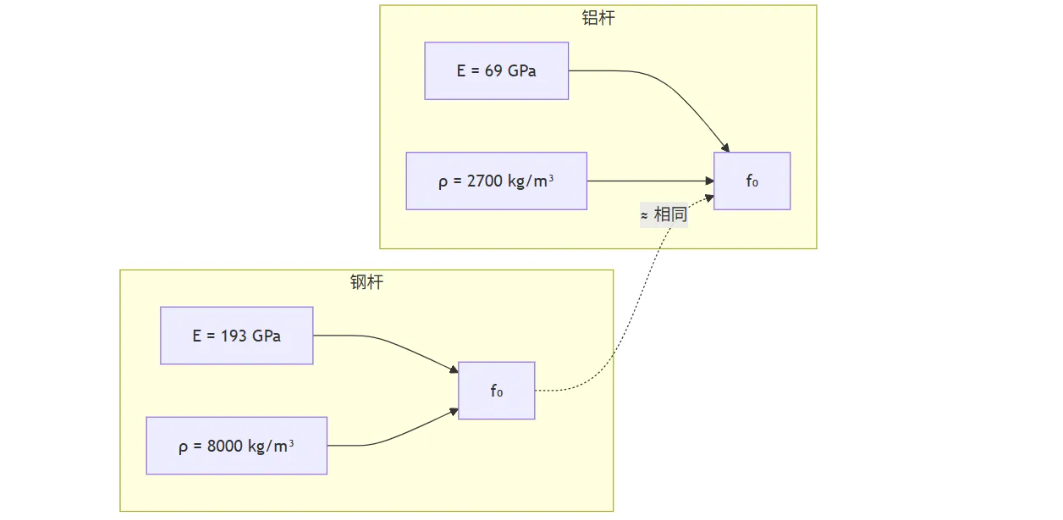

图3 钢和铝固有频率几乎相同的原因——E 和 ρ 同步升降，比刚度持平

这正是许多工程师第一次看到"钢 = 铝（比刚度）"时的震惊——但推导不会说谎。

三、比刚度数据的正确读法

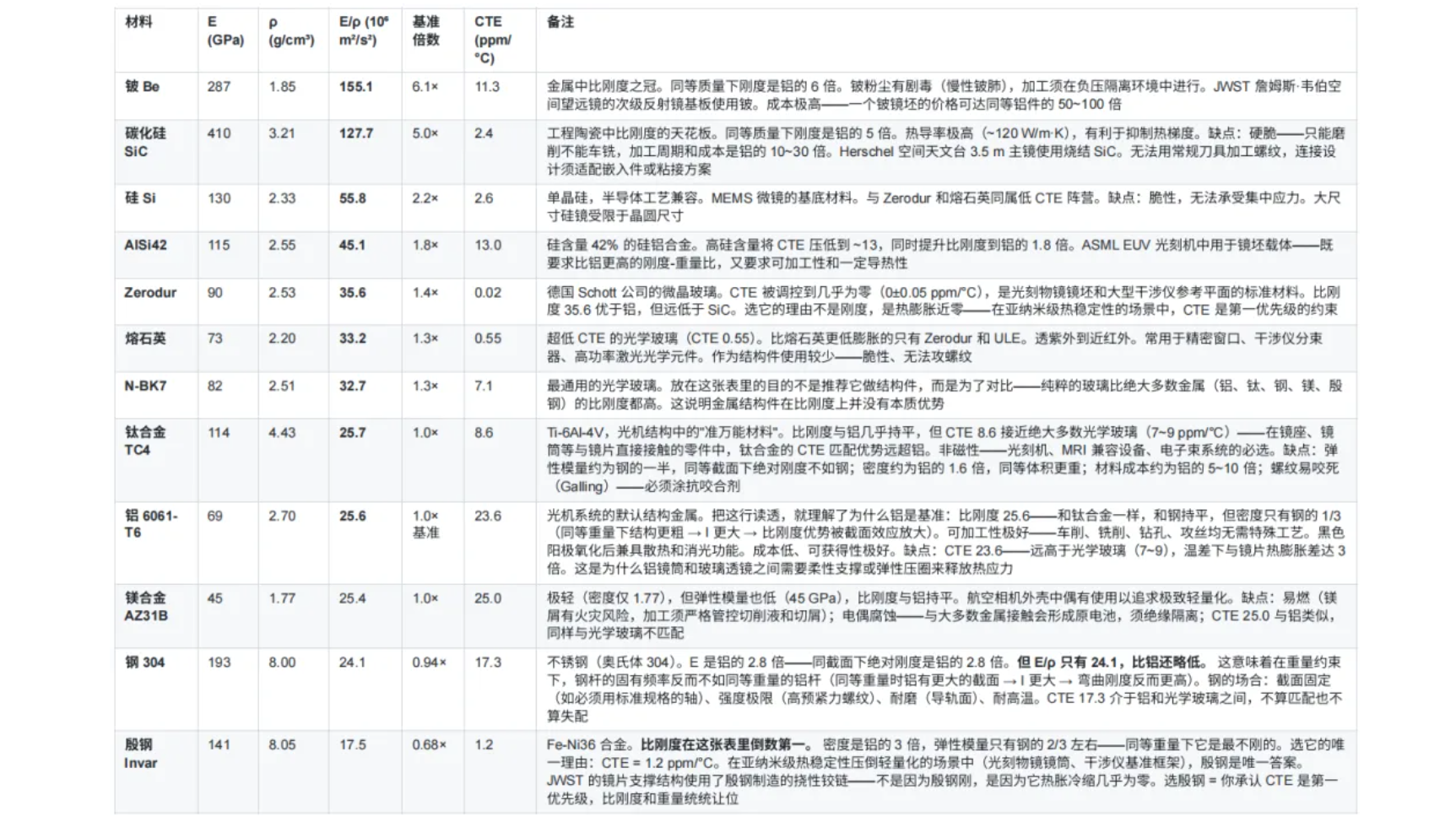

3.1 完整材料比刚度表

数据来源：Yoder《Opto-Mechanical Systems Design》[1]、Vukobratovich《Fundamentals of Optomechanics》[4]、Ashby《Materials Selection in Mechanical Design》[5]、Schott 和 Corning 等材料厂商公开数据表。

这张表背下来，就是一套"材料直觉操作系统"——看一个材料，自动映射到刚度、重量、热膨胀三个坐标上的位置。

3.2 第一眼看错的三件事——掰碎了讲

误读一："钢的比刚度和铝差不多 → 钢没有用"

这个结论的错误在于：把"比刚度差不多"等同于"材料可以互换"。 实际上比刚度只能回答一个问题——在同等质量的前提下，谁的刚度更高。它回答不了另外两个问题：

第一，截面被固定时，比刚度不参与游戏。比如一根轴必须用 ∅20 mm 的标准规格，截面 A = π·10² mm² 是定死的。此时刚度 k = EA/L ∝ E——钢的 E 是铝的 2.8 倍，钢轴的刚度就是铝轴的 2.8 倍。重量？重就重点，截面已经不能改了。这种情况下直接用 E 排名，E/ρ 没有话语权。

第二，强度优先时，E/ρ 也不参与。螺纹孔需要承受高预紧力——铝的螺纹容易剥离（螺纹剪切强度约为钢的 1/3），而钢的螺纹可以反复拆装不滑牙。这不是刚度的范畴，是强度的范畴。比刚度管刚度-重量交换比，不管螺纹抗剥离。

第三，耐磨性——导轨面、轴承座、定位销孔壁，钢的硬度远高于铝，长期使用后铝孔会被磨大（配合间隙丧失），钢不会。

所以钢的"不可替代性"不在比刚度这张表里——在强度、耐磨、耐高温、截面受限于标准规格时。把比刚度当成材料唯一的评分卡，就像把一个人的身高当成唯一的评价标准。

误读二："铝、钛、钢比刚度差不多 → 换材料没意义"

这条误读的核心错误是：以为换材料只是为了提比刚度。 实际上，铝、钛、钢三者比刚度几乎持平（24~26），在"同重量谁更刚"这场比赛里它们确实打成平手。但材料选择从来不是单维度的：

如果约束条件是 CTE：钛合金（8.6）接近光学玻璃（7~9），铝（23.6）差了 3 倍。在镜座这个和镜片直接接触的零件上，钛打败铝——不是因为比刚度，是因为热匹配。

如果约束条件是无磁性：钛合金和铝都无磁（铝是顺磁性、钛是反磁性，工程上都算无磁），钢是强铁磁性。光刻机的电子束偏转系统里用钢螺栓 → 电子轨迹被磁场扰动 → 套刻精度超差。这不是比刚度的问题，是物理原理的问题。

如果约束条件是成本：铝材加铝加工，成本是钛的 1/5~1/10。一个年产百万件的消费电子产品，钛和铝的价差在单品上可能只有几毛钱，但乘以一百万 = 几十万人民币——比刚度相同，成本不同，决策不同。

总结：比刚度持平不代表材料等价。CTE、磁性、成本、可加工性、耐腐蚀——每一项都可以独立地成为决定性因素。比刚度是第一道筛子（粗筛），筛完后还有五六道。

误读三："SiC 比铝好 5 倍 → 值得用"

SiC 的 E/ρ 确实是铝的 5 倍——在比刚度这个单一维度上没有任何争议。但把这个数字直接翻译为"SiC 比铝好 5 倍"是一个工程判断上的重大跳跃。

第一，SiC 硬脆。莫氏硬度 ~9（接近金刚石的 10），铝的莫氏硬度 2.53。铝可以用标准硬质合金刀具车削、铣削、钻孔、攻丝——一个精密镜座从毛坯到成品，如果设计合理，一天内可以下机。SiC 只能磨削——用金刚石砂轮逐层磨除材料，加工速度是铝的 1/20~1/50，加工成本是铝的 10~30 倍。

第二，SiC 不能攻螺纹。铝件上钻个孔、攻个 M6 螺纹——几分钟的事。SiC 上钻孔需要金刚石钻头，攻丝技术上几乎不可行（丝锥会崩刃）。所以 SiC 结构件的连接设计必须额外嵌入金属螺纹衬套（Inserts），或者采用粘接方案——这些都是额外的工艺步骤、额外的失效模式。

第三，SiC 的断裂韧性极低。铝在过载时会先屈服（塑性变形）——你能看到它弯了、变形了，提前预警。SiC 在过载时直接从弹性跳到脆性断裂——没有任何预警。这意味着 SiC 结构件的安全系数必须比铝高得多（通常取 4~6 vs 铝的 1.5~2），进一步推高重量和成本。

那 SiC 什么时候值得用？ 当重量和刚度同时被压到物理极限的时候。空间望远镜——每公斤发射成本数万美元，而主镜的自重变形直接决定成像质量。这时候 SiC 那 5 倍的比刚度优势和在轨零重力环境下的尺寸稳定性，压倒了它在加工成本、脆性、设计复杂度上的一切劣势。

地面实验室的精密镜架——铝完全够用的场景——用 SiC 就是过度工程（Over-Engineering）。这不是"SiC 好不好"的问题，是"在你的约束集合里它是不是最优解"的问题。

四、比刚度的三个核心作用

4.1 材料初筛的第一道滤网

材料选型的正确顺序 [5]：

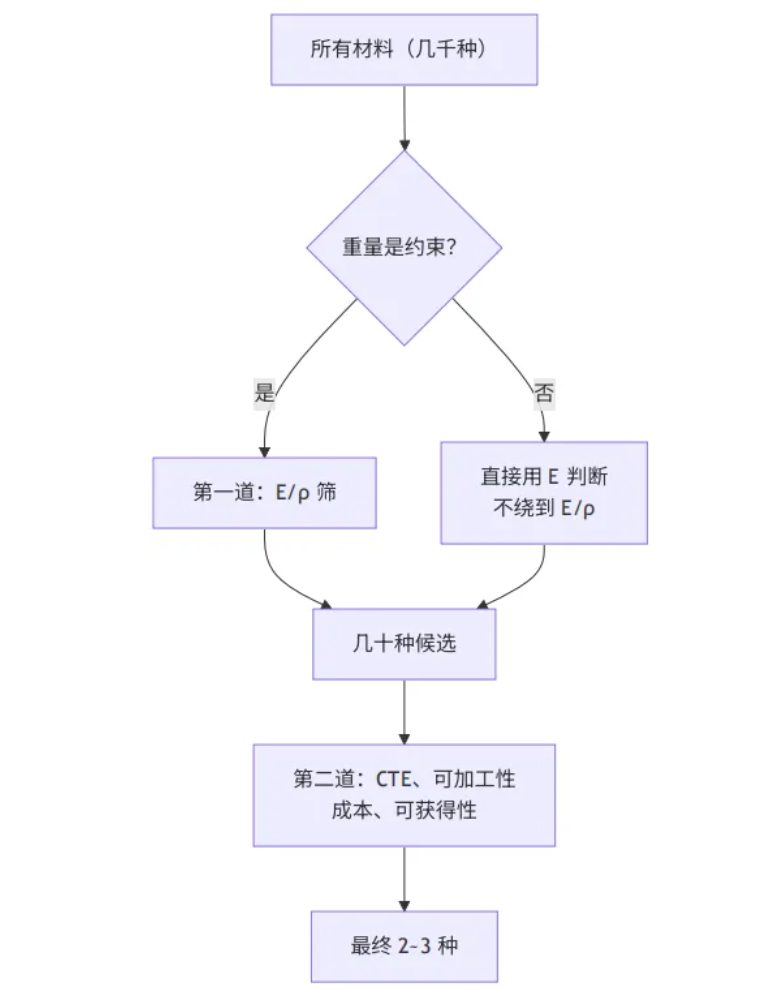

图4 比刚度在材料选型流程中的位置——它是第一道粗筛，不是最终裁断

4.2 轻量化设计的核心标尺

对于重量有硬约束的结构（航天器、航空件、移动平台），比刚度直接决定"给定重量能买到多少刚度"。设计流程是 [1]：

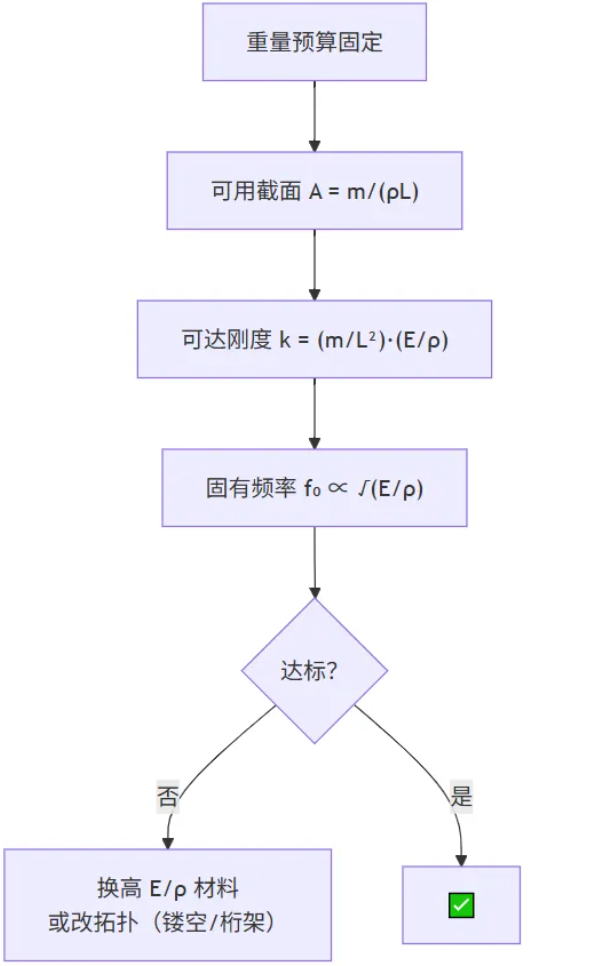

图5 重量约束下的轻量化设计逻辑——E/ρ 是链路上的核心标尺

4.3 搭建"材料-力学"直觉的桥梁

记住几个基准数字后，一张嘴就能判断：

五、比刚度的边界：什么时候不该用它

比刚度不是万能标尺。以下三种情况，用 E/ρ 是错的。

5.1 截面尺寸被固定（不是重量固定）

如果截面 A 已经被其他约束锁死——比如必须用 30×30 的标准铝型材，或者外径被光学包络限定——那么：

A 不可调。此时刚度 k 正比于 E，不涉及 ρ。 用纯 E 判断即可，绕到 E/ρ 是多余的。

对比：

• 截面 A 可自由缩放（重量约束）→ 用 E/ρ

• 截面 A 已被锁定（空间约束）→ 用 E

这是 Ashby 材料选择方法论的核心原则 [5]：材料指数必须与约束条件匹配。

5.2 重量不受约束

重型地面设备（大型三坐标测量机的铸铁底座、大型光学平台的钢制支撑框架），重量不是问题——刚度达标就行。此时直接用 E 判断：选 E 最高的材料，截面可以任意加大直到刚度满足。

比刚度只在重量或动态性能（f₀）是硬约束时才介入。把 E/ρ 用在不对的约束条件下，就像用温度计量血压——仪器没错，场景错了。

5.3 热控压倒一切

殷钢的比刚度只有 17.5（远低于铝的 25.6），密度是铝的 3 倍。从轻量化角度看它是倒数第一。但光刻物镜镜筒为什么用它？

因为 CTE = 1.2 ppm/°C。在亚纳米级热稳定性的约束下，CTE 是第一位的——重量和比刚度全部让位。这就是约束优先级的转换：热控 > 轻量化 → 殷钢胜出。

六、核心公式与推导链汇总

总结

1. 比刚度不是定义出来的，是从胡克定律 σ = Eε 出发，经过 k = EA/L 和 m = ρAL，消去截面 A 后自然涌现的。 它的物理本质是：当截面可以随材料选择自由缩放时，E 和 ρ 通过 A 耦合在一起，最终在目标函数里只剩下 E/ρ。

2. E/ρ 的终极身份是 f₀ ∝ √(E/ρ)。所有截面参数在根号里被彻底约掉——这是唯一一个完全脱离几何、只剩材料本身的指标。它解释了为什么钢和铝固有频率几乎一样。

3. E/ρ 只在重量或动态性能是硬约束时才适用。截面固定 → 用 E。重量不受限 → 用 E。热控优先 → CTE 接管。把它用对场景，比把它算对更重要。
