面向读者：光学工程师、机械工程师、系统设计师
核心目标：理解光机系统为何在真实环境中失效，掌握光-机-热一体化设计的系统思维
引子：一次典型的"纸上完美，现场翻车"
你应该听过这样的故事——甚至亲身经历过：
光学系统在实验室里表现完美。MTF（调制传递函数，Modulation Transfer Function）曲线完全达标，分辨率清晰锐利。然而当它被集成到卫星载荷中，经过随机振动试验，或者仅仅是经历了昼夜温差变化后，图像质量急剧退化——离焦、像散、甚至完全无法对焦。你检查了所有装调记录，重新拧了一遍螺钉，但问题依然存在。
问题出在哪？
Vukobratovich 和 Yoder 在《Fundamentals of Optomechanics》[1] 的开篇就点明了答案：光学系统在实验室里的"完美"，是一个高度受控环境下的静态快照。而现实工况——振动、冲击、温度梯度、真空、材料时效——会从多个维度同时攻击这个脆弱的平衡。如果你在设计阶段只关注单一学科的性能指标，而忽略学科之间的耦合效应，那么你在实验室里看到的一切，都只是海市蜃楼。
本章将为你建立光机系统的基本分析框架：它由什么构成、各子系统之间如何相互影响、以及为什么必须用"约束网络"的思维取代"零件清单"的思维。
1 光机系统的三大核心组件
一个光机系统远不止是"镜头 + 镜筒"那么简单。按照 Yoder 在《Opto-Mechanical Systems Design》[2] 的经典划分，系统由三个相互依存、不可割裂的子系统组成。三者构成一个闭合的耦合回路：

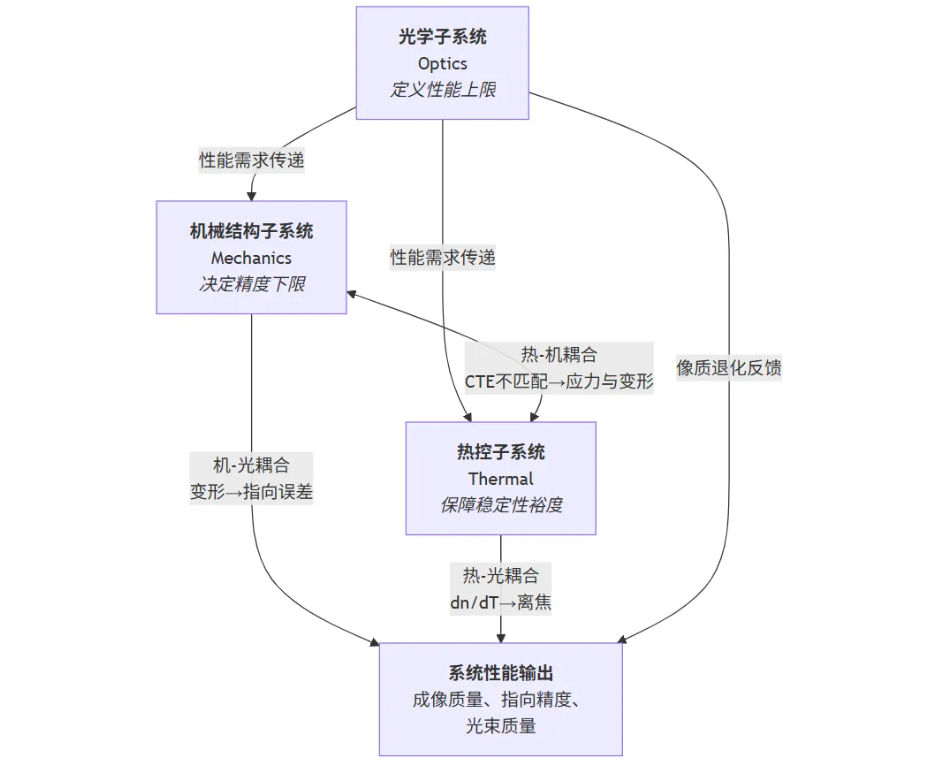

图1 光机系统三子系统耦合关系（改编自 Doyle-Genberg-Michels 的集成分析框架 [3]）
将一个复杂系统划分为光、机、热三个子系统，不是为了拆而拆，而是因为这三个学科各自的物理规律不同、分析工具不同、优化目标不同。但它们最终共同服务于一个目标——系统的光学性能。理解三者的角色分工，是进一步理解它们之间耦合关系的前提。
表1 光机的三大子系统
子系统 核心功能 典型构成元素 核心设计指标与代表性公式 光学 光信号的生成、传输、变换、接收与探测 —— 定义系统的性能上限 透镜 (Lens)、 反射镜 (Mirror)、 棱镜 (Prism)、 滤光片 (Filter)、 光栅 (Grating)、 分束器 (Beam Splitter)、 激光器 (Laser)、 探测器 (Detector)、 光纤 (Optical Fiber)、 波导 (Waveguide) 波前误差 WFE (Wavefront Error, RMS/PV)； 斯特列尔比 Strehl Ratio； 调制传递函数 MTF (Modulation Transfer Function)； 点列图 Spot Diagram (RMS 半径)； 畸变 Distortion； 杂散光 PST (Point Source Transmittance)； 偏振消光比 PER (Polarization Extinction Ratio) 机械 为光学元件提供精确、稳定的空间定位 (Pointing & Positioning)、支撑 (Support) 与保护 (Protection)，承载运动与力载荷 —— 决定系统的精度下限 镜座 (Lens Mount)、 镜筒 (Lens Barrel/Housing)、 支架 (Bracket)、 光学平台 (Optical Table/Bench)、 导轨 (Guide Rail)、 轴承 (Bearing)、 致动器 (Actuator: 电机/压电陶瓷 PZT/音圈 VCA)、 锁紧机构 (Locking Mechanism)、 挠性铰链 (Flexure Hinge) 静刚度 k = F/δ； 固有频率 f₀ = (1/2π)√(k/m)，须 > 激振频率带； 传递率 T = √[(1+(2ζr)²)/((1−r²)²+(2ζr)²)]，隔振起始 r > √2 ≈ 1.414； 运动分辨率 (Resolution) 重复精度 (Repeatability)； 轻量化率； 尺寸稳定性 (蠕变 Creep / 应力松弛 Stress Relaxation) 热控 管理内外热交换，将光学与机械部件控制在许用温度窗口内，抑制温度梯度 (Thermal Gradient) —— 保障系统的稳定性裕度 散热片 (Heat Sink)、 热管 (Heat Pipe) / 环路热管 LHP (Loop Heat Pipe)、 相变材料 PCM (Phase Change Material)、 热电制冷器 TEC (Thermo-Electric Cooler)、 加热器 (Heater)、 多层隔热 MLI (Multi-Layer Insulation)、 热控涂层 (Thermal Control Coating) / OSR (Optical Solar Reflector)、 导热填料 (Thermal Interface Material, TIM) 热阻 R_th = ΔT/Q (K/W)； 热时间常数 τ = R_th · C_th (s)； 消热差条件 Σγi·φi = −αH·φtotal（热玻璃常数 γ = dn/dT/(n−1) − α）； 热应力 σ_th = E · Δα · ΔT (MPa)； 控温精度: DUV 浸液 ±2.5 mK，EUV 镜面 ±3.5°C，晶圆全局 < 0.05°C 常见误区：先光机，后热控很多团队的设计流程是：光学在 Zemax 里优化好 → 机械在 SolidWorks 里出图 → 最后把热控工程师叫来"帮忙降个温"。这是典型的"孤岛设计"（Isolated Design）。这种做法的问题在于：当光学和机械已经锁定方案后，热控只剩下"贴散热片"或"加风扇"这样的修补手段，而无法从根源上优化——比如选低 dn/dT 的光学材料、设计柔性支撑释放热应力、为散热路径预留空间等。正确做法是在光学选材与机械布局阶段就将热控约束作为设计输入，而非事后补救。
2 光机热耦合：失效的物理根源
理解了三大组件之后，核心问题是：它们之间如何相互影响？
这就是"光机热耦合"（Opto-Mechanical-Thermal Coupling）——Doyle 等人在《Integrated Optomechanical Analysis》[3] 中将其定义为光机系统设计的核心方法论。一个外部扰动（往往是热扰动）会沿多条路径传播，最终汇聚到光学性能的退化上。

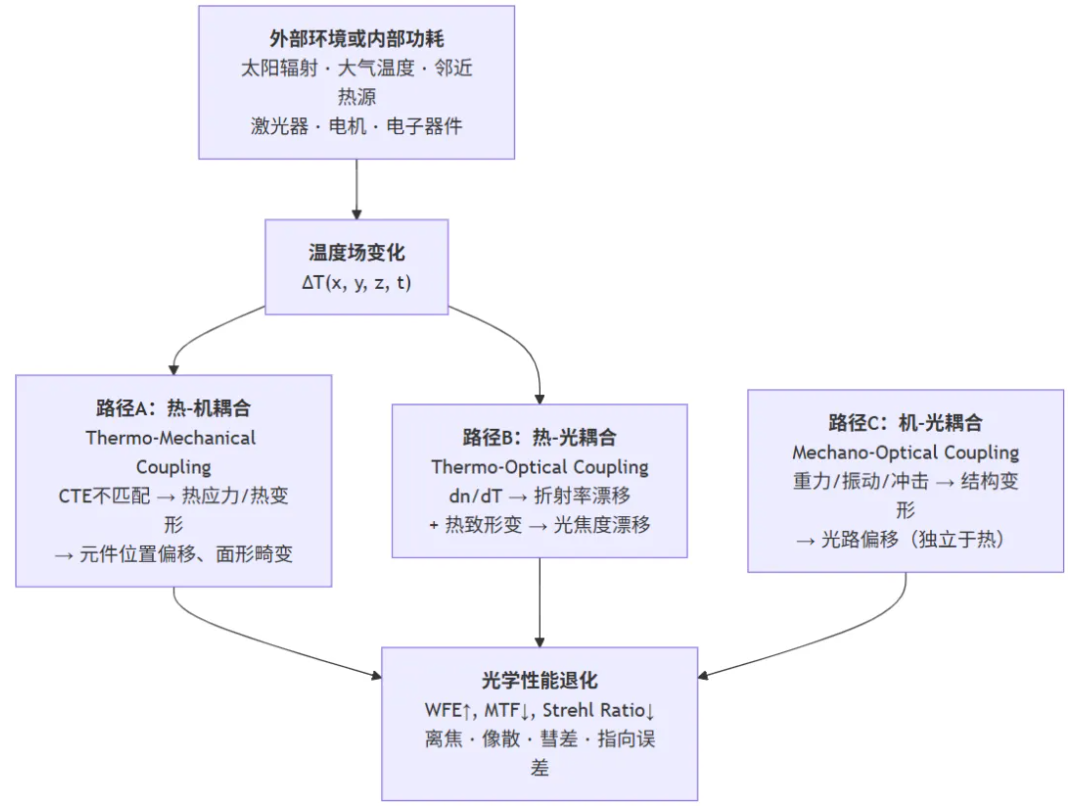

图2 光机热耦合路径（依据 Jamieson [5] 的消热差分析框架和 Doyle [3] 的集成分析流程绘制）
热-机耦合（Thermo-Mechanical Coupling）
驱动力：材料热膨胀系数 CTE（Coefficient of Thermal Expansion）不匹配 → 热应力/热变形
关键公式：σ_th = E · Δα · ΔT。其中 E 为约束件的弹性模量，Δα = α₁ − α₂，ΔT 为温变量
典型量级：铝合金镜筒（CTE 23.6 ppm/°C）夹持 BK7 透镜（CTE 7.1 ppm/°C），仅降温 20°C 即产生 ~45 MPa 压应力，逼近 BK7 强度极限。不锈钢压圈（CTE 17.3）固定熔石英透镜（CTE 0.55），Δα 比值达 31 倍
工程案例：JWST（James Webb Space Telescope）主镜支撑选用殷钢（Invar，CTE 1.2 ppm/°C）匹配铍镜（CTE ~11 ppm/°C），配合挠性铰链释放热应力 [6]
热-光耦合（Thermo-Optical Coupling）
驱动力：折射率温度系数 dn/dT（Thermo-Optic Coefficient）+ 热致形变 → 光焦度漂移、离焦
关键公式：γ = dn/dT/(n−1) − α（热玻璃常数，Thermal Glass Constant）
典型量级：BK7（γ ≈ −4.0×10⁻⁶/K），f=100mm 透镜 ΔT=10°C → 焦点漂移约 +5 μm。锗 Ge（dn/dT = +396×10⁻⁶/°C）的热灵敏度约为可见光玻璃的 100~400 倍 [7]
工程案例：红外热像仪若不补偿，开机数分钟即完全跑焦，必须做无热化设计（Athermalization）；EUV 光刻物镜使用微晶玻璃（Zerodur，CTE ~0.02 ppm/°C）+ 主动热控将波前漂移压制到亚纳米级 [4]
机-光耦合（Mechano-Optical Coupling）
驱动力：重力、振动、冲击 → 结构变形 → 光学元件的平移/倾斜/旋转 → 光路偏移
定量关系：平移误差 Δz → 离焦，Δx/Δy → 像移；倾斜误差 θ → 光束指向偏移 2θ
典型量级：λ/10 RMS WFE 对应的典型容差约 ±5 μm 平移、±10"（角秒）倾斜。振动方面，干涉测量推荐环境满足 VC-D 级别（均方根速度 < 6.25 μm/s，对应 1/3 倍频程 4~80 Hz 频段）[8]
工程案例：大口径空间望远镜在地面 1g 条件下装调，入轨后重力释放 → 弹性回弹 → 成像恶化，必须做重力卸载（Gravity Release）分析预补偿 [6]
热致形变详解
热致形变（Thermally Induced Deformation）是热-光耦合中容易被忽视的一环。它与 dn/dT 共同作用，但在工程分析中常被简化甚至忽略。理解它的关键在于区分四种机制：
1. 均匀温变 + 自由膨胀（Uniform ΔT, Free Expansion）
材料各处温度相同且无约束 → 元件均匀缩放。透镜变厚、曲率半径增大 → 焦距改变。这类形变可预测、可补偿（纳入 γ 计算）。纯尺度缩放不产生应力，也不改变面形。
2. 均匀温变 + 约束（Uniform ΔT, Constrained Expansion）
元件想膨胀但被约束 → 内部产生热应力 → 非均匀变形。透镜被金属压圈箍住 → 面形扭曲，RMS 上升。设计目标：在保障定位刚度的前提下，释放热变形自由度（挠性支撑、弹性压圈）。
3. 温度梯度（Thermal Gradient）
元件各处温度不同 → 热端比冷端膨胀更多 → 产生弯曲力矩。同一材料的杆，一侧热一侧冷就会弯（双金属片原理）。光学系统中：镜面上下表面温差仅 0.1°C 即可产生约 λ/10 的面形变化（λ=633 nm 时约 63 nm）。
4. 异质材料复合（Bimaterial Bending）
两种 CTE 不同的材料粘/镀在一起（如反射镜镀膜、胶合透镜组）→ 温变时像双金属片一样整体弯曲。轻量化反射镜镀厚膜时，膜层与基体 CTE 不匹配是面形恶化的常见原因。
一句话总结：热致形变 = CTE × ΔT × 约束条件。三个因子——任一趋近于零，形变即消失。这也就是为什么低 CTE 材料（Zerodur、Invar）+ 恒温控制 + 运动学安装（Kinematic Mount）是精密光机设计的"黄金组合"。
3 从"零件清单"到"约束网络"：光机热一体化设计思维
传统设计的思维模式是"零件清单"——把系统拆成独立功能块，逐一实现，最后拼装。这种方法在耦合较弱的系统中尚可工作，但在精密光机系统中注定失败。
光机热一体化设计的核心，是建立一张约束网络（Constraint Network）。每个设计决策既是其他领域约束的"接收方"，也是对其他领域施加约束的"发射方"。没有"先设计好再检查"这种操作——约束必须在设计过程中被同时满足。
探测器选型的约束网络
选择一款探测器，不仅是光学工程师的事。它同时受到来自四个领域的约束：
约束来源 约束内容 光学 像元尺寸（Pixel Size）决定奈奎斯特频率和光学系统 MTF 需求；量子效率（Quantum Efficiency, QE）影响信噪比预算；光谱响应范围限定可用光源和滤光片 机械 封装尺寸决定焦面组件空间包络；重量影响结构固有频率和振动响应；接口决定焦平面定位精度与重复安装精度 热控 制冷型探测器（如 InSb、MCT）需深低温（77~200 K）；暗电流与温度呈指数关系 I_dark ∝ exp(−E_g/kT)；自身功耗向焦面组件注入额外热载荷 系统 数据接口速率、供电功率、成本、可采购性 镜筒设计的约束网络
镜筒是光机系统中最典型的"多学科交汇"零件。只盯着刚度是不够的：
约束来源 约束内容 机械 一阶固有频率 f₀ > 100 Hz（避开车载/机载振动主频带）；安全系数（Safety Factor, SF）> 1.5（按屈服强度）；质量 < 设计上限 热控 镜筒 CTE 与镜片 CTE 匹配，或设计柔性支撑（Flexure Mount）释放热应力；预留散热通道 光学 内壁消光处理：PST 达标；镜片定位面面形精度通常要求 < λ/10；隔圈（Spacer）厚度公差直接决定空气间隙（Air Gap），是敏感度分析重点项 工艺 可加工性、可装配性、可检测性 一个被严重低估的约束节点：装调与测试
Vukobratovich 和 Yoder [1] 反复强调："你设计的是什么，你必须能测量什么。"很多性能优异的"纸上设计"最终败给了无法装配或无法测量。
一个很容易犯的错误是：在机械设计阶段没有为光学装调预留物理基准（Datum）。正确做法是在镜筒或基板上设置三个互成 120° 的精密定位销孔（Dowel Pin Hole）或标准光学平台接口——确保模块在装调、测试、集成全流程中有一个可重复的安装和测量基准（Repeatable Datum）。否则每次拆装都会引入微米级的光轴漂移，调试工作将陷入无底洞。
4 典型系统剖析：工业镜头的光机热一体化设计
以下用一个定焦工业镜头（Fixed Focal Length Machine Vision Lens）为例，展示光-机-热约束网络在实际产品中如何运作。假定工作环境 0~45°C，光学为 4 片 3 组结构，含一片 ED（Extra-low Dispersion，超低色散）玻璃校正色差。
组件 设计选择（典型方案） 光机热一体化考量 镜头组 4片3组，含ED玻璃 玻璃选型需同时考虑 dn/dT 和 CTE，高低温下像质退化须在光学容差内；镜片间距须容纳隔圈热膨胀量；光学被动式消热差可探索正透镜低 γ、负透镜高 γ 的配对策略。 镜筒 铝合金 6061-T6，黑色阳极氧化 CTE（~23.6 ppm/°C）与光学玻璃（78 ppm/°C）相差约 3 倍，须设柔性结构或弹性压圈吸收热膨胀差；阳极氧化层兼具散热和消光功能；评估密闭机箱内热累积。轻、导热好、便宜、可阳极氧化（消光+散热）。 隔圈 不锈钢（精密）/ 黄铜（通用）/ 铝合金（低成本） 黄铜 CTE（~19 ppm/°C）更接近铝，同步伸缩；不锈钢 CTE（~17 ppm/°C）更稳但导热差；厚度公差（通常 ±5 μm）直接决定空气间隙。精密场景追求厚度精度和表面质量；低成本场景追求 CTE 匹配和性价比。 压圈/锁紧环 黄铜（首选）/ 不锈钢 + 铝镜筒硬质阳极氧化，带螺纹 预紧力矩（Preload Torque）须精确控制：过大 → 镜片面形畸变；过小 → 振动环境下松动。螺纹处可填充导热硅脂改善导热。避免铝-铝螺纹咬死。黄铜自润滑，是经典选择。 红外截止滤光片 镀膜玻璃片，后端安装 须独立支撑，避免因镜筒热胀冷缩或传感器挤压而破裂；镀膜角度敏感性（Angle Sensitivity）须与安装公差匹配 整体热管理 被动散热，依赖镜筒与空气对流 镜筒外侧增加散热鳍片增大表面积；密闭设备内须核算热累积，必要时引入主动散热 此案例的意义在于：即便一个看似简单的工业镜头，其设计也是牵一发而动全身的系统工程。设计每一个零件时，都必须同时回答三个问题：对光学性能的影响是什么？对力学稳定性的影响是什么？在热载荷下的行为是什么？
5 核心公式速查
公式 名称 含义与典型应用 S ≈ 1 − (2πσ/λ)² Maréchal 近似 σ 为 WFE(RMS)，λ 为波长。σ = λ/14 时 S ≈ 0.8（衍射极限门槛）；σ = λ/10 时 S ≈ 0.61 f₀ = (1/2π)√(k/m) 固有频率 k 为刚度，m 为质量。气浮光学平台 f₀ ≈ 1~2 Hz，刚性镜架 f₀ > 200 Hz T = √[(1+(2ζr)²)/((1−r²)²+(2ζr)²)] 振动传递率 r = f/f₀，r > √2 ≈ 1.414 时进入隔振区（T < 1）。ζ ≈ 0.05 时 r=3 则 T ≈ 0.13 σ_th = E · Δα · ΔT 热应力 铝(23.6) 夹 BK7(7.1)，ΔT = −20°C → 约 45 MPa γ = dn/dT/(n−1) − α 热玻璃常数 单透镜光焦度温敏性。γ > 0 升温变强，γ < 0 升温变弱 Σγi·φi = −αH·φtotal 消热差条件 各透镜"热加权光焦度"之和须抵消镜筒热膨胀引起的像面位移 [5] 本章总结
要点 内容 系统构成 光机系统由光学（Optics）、机械（Mechanics）、热控（Thermal）三大子系统有机集成，缺一不可 核心挑战 光机热耦合是系统在真实环境中性能退化的物理根源——温度变化通过"热-机"和"热-光"两条路径汇聚到光学性能退化上 设计思维转变 从"零件清单"的孤岛思维转向"约束网络"的系统思维。每个设计决策都须进行多领域权衡 关键起点 在设计初期将热控需求、装调/测试约束同步纳入。"你设计的是什么，你必须能测量什么" 理解了三子系统的构成和耦合关系，就建立了分析一切光机设计问题的共同语言。
主要参考文献
Vukobratovich, D. & Yoder, P. R., Jr.Fundamentals of Optomechanics. CRC Press, 2018. —— 光机基础教科书，涵盖材料、刚度、模态、安装设计的工程准则，适合作为入门教材。
Yoder, P. R., Jr. & Vukobratovich, D.Opto-Mechanical Systems Design, 4th ed., Vol. 1 & 2. CRC Press, 2015. —— 光机设计领域公认的核心参考书。第5章消热差设计、第8章镜座设计尤为经典。
Doyle, K. B., Genberg, V. L. & Michels, G. J.Integrated Optomechanical Analysis, 2nd ed. SPIE Press, 2012. —— 光-机-热集成分析的方法论体系，定义了从 FEA 到光学性能映射的标准流程。中文译本由国防工业出版社出版。
Li, Z. et al."Thermal Control Systems in Projection Lithography Tools: A Comprehensive Review."Micromachines, 16(8), 880, 2025. —— 光刻机热控系统的全面综述，详述各子系统的控温精度要求与方法分类。
Jamieson, T. H."Athermalization of Optical Systems."SPIE Critical Reviews, Vol. CR43, 1992. —— 消热差设计三方程组的原始推导，至今仍是无热化设计的理论基础。
Bely, P. Y.The Design and Construction of Large Optical Telescopes. Springer, 2003. —— 大口径望远镜系统工程的经典著作，涵盖重力卸载、热控、主动光学等工程实践。
Schott AG.Optical Glass Data Sheets. —— 光学玻璃 dn/dT、CTE、γ 值的标准参考数据源。
Amick, H. et al."Evolving criteria for research facilities: vibration."Proceedings of SPIE, Vol. 5933, 2005. —— VC 振动准则（Vibration Criteria Curves A~G）的工程背景与定量依据。
Born, M. & Wolf, E.Principles of Optics, 7th ed. Cambridge University Press, 1999. —— 光学理论基础著作。波前像差与 Strehl Ratio 的严格推导见第9章。
Munnig Schmidt, R. H. et al.The Design of High Performance Mechatronics. Delft University Press, 2011. —— 荷兰 TU Delft 精密机电系统设计教材，ASML 光刻机设计方法论的重要学术源头。
Schwertz, K. & Burge, J. H.Field Guide to Optomechanical Design and Analysis. SPIE Press, 2012. —— 便携速查手册，含常用材料 CTE/E/ρ 速查表。
思考题
判断题
１．光机系统设计中，只要光学指标和机械强度达标，热控可以等设计定型后再考虑。 （ ）
２．"热-光耦合"指的是温度变化导致机械结构变形，进而影响光路。 （ ）
３．选择镜筒材料时，除了刚度和重量，还应考虑其热膨胀系数(CTE)是否与镜片材料匹配。 （ ）
