一、为什么是气浮轴承？技术选型的底层逻辑
在精密运动控制领域，轴承方案的选择直接决定了系统的精度天花板和寿命上限。传统机械轴承（交叉滚柱轴承、循环滚珠轴承）虽然成本低、刚度好，但存在三个不可逾越的物理局限：
摩擦与磨损：机械接触不可避免地产生摩擦力，在纳米级定位场景下，摩擦导致的爬行（stick-slip）现象会使系统无法实现平滑的微小位移。同时，机械磨损意味着性能随时间退化，MTBF（平均无故障时间）受限。
颗粒污染：机械接触产生的磨屑在洁净室环境中是不可接受的，尤其是在晶圆检测和光刻工序中。
润滑需求：传统轴承需要定期润滑维护，不仅增加了停机时间，润滑剂本身也可能成为污染源。
气浮轴承利用压缩空气在运动件与参考面之间形成一层微米级标题名称气膜，实现完全无接触的运动支承。这一设计带来的核心优势包括：零摩擦、零磨损、无需润滑、无限寿命，以及极低的运动噪声（速度纹波可低至0.05%）。
但气浮轴承并非万能。其需要稳定的气源供应、对参考面的平面度要求极高、且承载能力受气膜刚度限制。因此，气浮平台的工程实现难度集中在材料选择、气路设计和结构拓扑优化上——这也正是Newport的核心技术壁垒所在。
二、核心材料：为什么是碳化硅（SiC）陶瓷？
Newport气浮平台区别于竞品的最大差异化特征，是其大规模使用碳化硅（SiC）陶瓷作为核心结构件材料。这一选择并非偶然，而是基于精密运动控制中"轻量化、高刚度、热稳定"三者的不可调和的矛盾。
材料性能对比
在工程选材中，我们通常关注三个核心指标：密度 d、杨氏模量 E 和比刚度 E/d。比刚度（stiffness-to-weight ratio）决定了结构在相同质量下能达到的固有频率——固有频率越高，伺服带宽越大，动态响应越快。
材料参数对比（关键指标）
材料 | 密度 d、杨氏模量 E 、比刚度 E/d | 热膨胀系数 |
花岗岩（Granite） | ≈ 25 | 5×10⁻⁶/K |
钢（Steel） | ≈ 25 | 11×10⁻⁶/K |
铝（Aluminum） | ≈ 25 | 22×10⁻⁶/K |
标准SiC | ≈ 90 | 3.5×10⁻⁶/K |
高级SiC | ≈ 120 | 3.5×10⁻⁶/K |
SiC的比刚度是传统材料（钢/铝/花岗岩）的3.6~4.8倍，这意味着在相同质量下，SiC结构的固有频率提升约2倍。以DynamYX Datum为例，其一阶固有频率达到300Hz，而采用花岗岩结构的同类产品通常在150~180Hz之间。更高的固有频率允许更高的伺服增益，从而在保持系统稳定的同时实现更快的步进和稳定（step-and-settle）时间。
热稳定性方面，SiC的热膨胀系数仅为3.5×10⁻⁶/K，是钢的1/3、铝的1/6。在半导体制造环境中，0.1°C的温度波动即可导致钢制平台产生0.11μm/m的形变——对于300mm晶圆的全行程运动而言，这意味着数十纳米的定位误差。

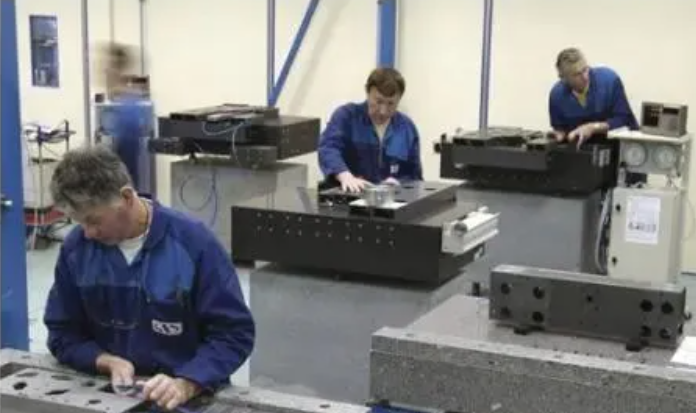

SiC气浮轴承组件装配
三、核心设计理念：Monolithic一体化结构哲学
Newport气浮平台的第二个核心技术特征，是其"Designed-in Precision"一体化精密设计理念。传统多轴运动平台通常采用"堆叠式"（stacked）架构——每个轴独立设计，然后逐层叠加。堆叠式设计的固有问题包括：Abbe误差累积、整体高度增加导致刚度下降、逐层装配引入的对准误差。
Newport的解决思路是：将XY两轴的运动部件集成在一个单一平面的SiC陶瓷滑架（carriage）上。压力-真空气浮轴承（Pressure-Vacuum Air Bearing）被直接加工在陶瓷元件内部，无需额外的轴承安装座或调节机构。这种设计的核心优势：
极低阿贝偏移（Abbe Offset）：晶圆平面到花岗岩参考面的垂直距离在DynamYX GT上仅为115mm（含ZT3模块），在行业中属于最低水平。Abbe偏移越小，俯仰/偏航误差对定位精度的影响越小。

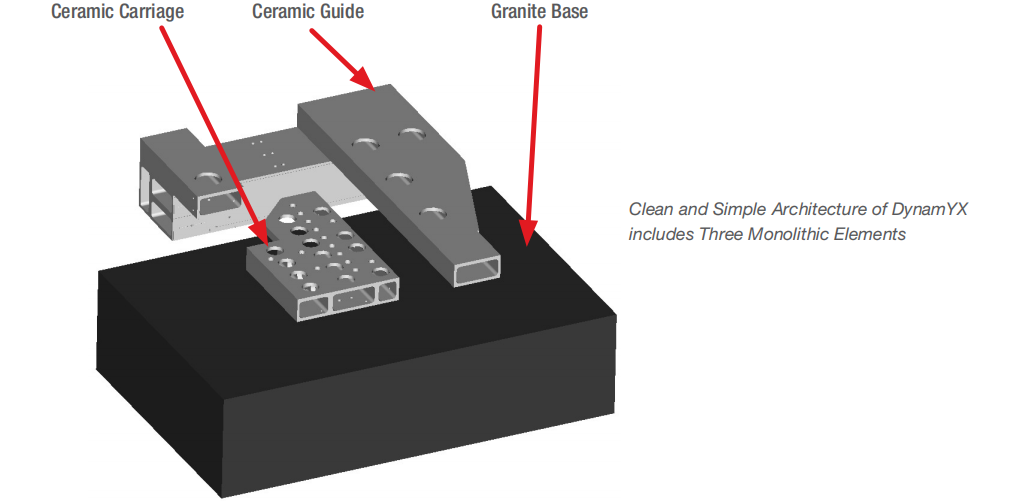

最少零件数：DynamYX的核心架构仅由3个单体元件组成——减少了装配中的误差累积，也降低了库存管理和售后维护的复杂度。
自对准气浮轴承：压力-真空预加载的气浮轴承直接加工在SiC中，无需外部预紧机构。压力区提供承载能力，真空区提供预加载力——二者共同形成具有双向刚度的气膜。

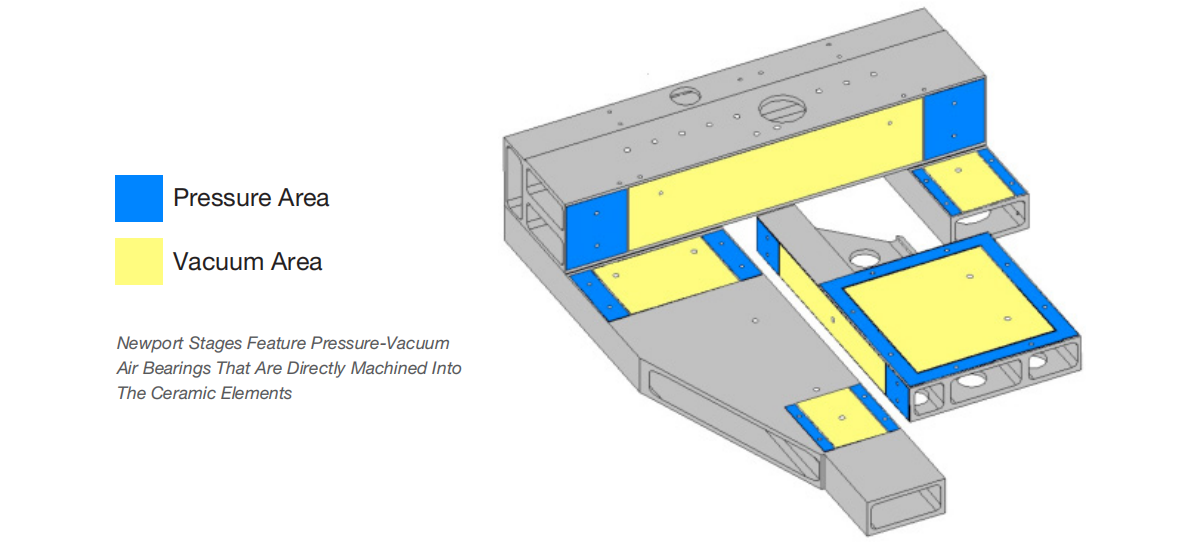

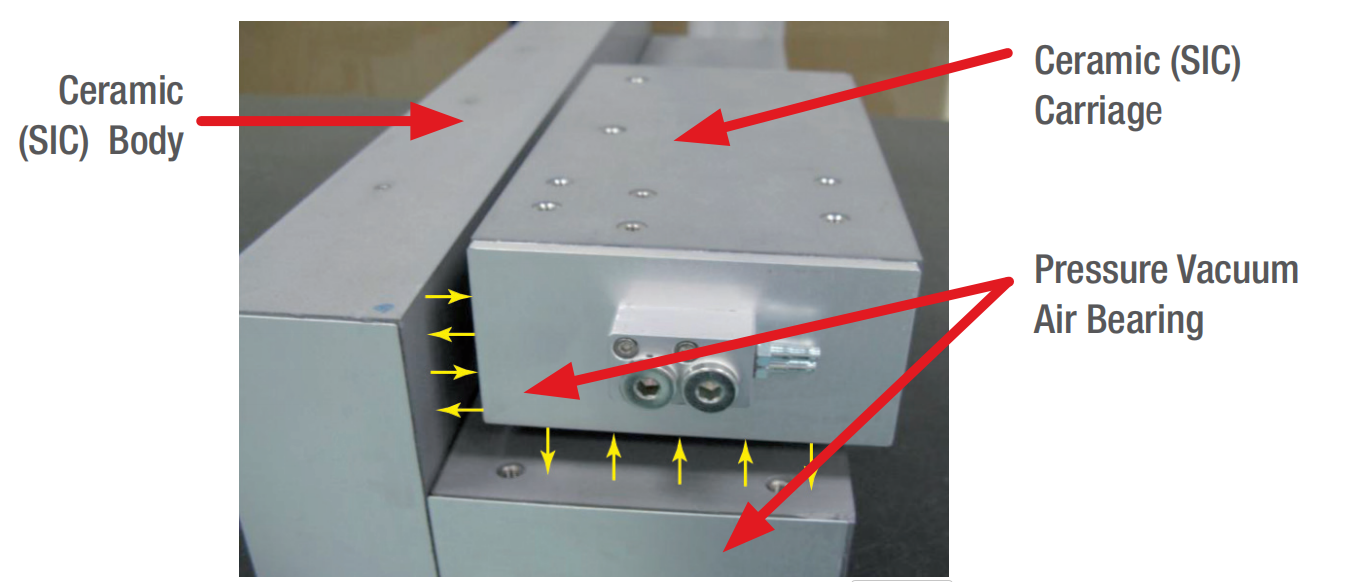

Pressure-Vacuum Air Bearing原理示意：压力区（Pressure Area）提供浮力，真空区（Vacuum Area）提供预加载力，两者直接加工在SiC陶瓷元件中。
四、DynamYX系列：面向半导体晶圆处理的旗舰平台
DynamYX是Newport气浮平台中性能最高的产品线，专为300mm（及未来450mm）晶圆检测、光刻、缺陷修复等应用设计。其产品家族包含四个子型号：DynamYX Datum（顶级）、DynamYX GT（高吞吐量）、DynamYX 300（标准）和DynamYX RS（掩模版台）。
4.1 驱动架构：双电机vs单电机
DynamYX 300和RS采用标准双电机设计（X、Y各一台无铁芯直线电机）；而GT和Datum型号在X轴增加了第二台辅助直线电机，以开环模式运行。这并非H-Bridge架构中需要同步伺服的两台独立电机——GT/Datum的第二台X电机与主电机共享同一个X轴控制信号，输出力按电机额定参数进行偏置分配（force biasing），控制上仍等同于标准的XY两轴系统。
这种设计的巧妙之处在于：在不增加控制复杂度的前提下提升X轴的推力储备，使Datum的X轴峰值加速度达到3G，Y轴达到5G——对于需要高吞吐量的在线检测设备而言，这意味着更短的die-to-die移动时间。

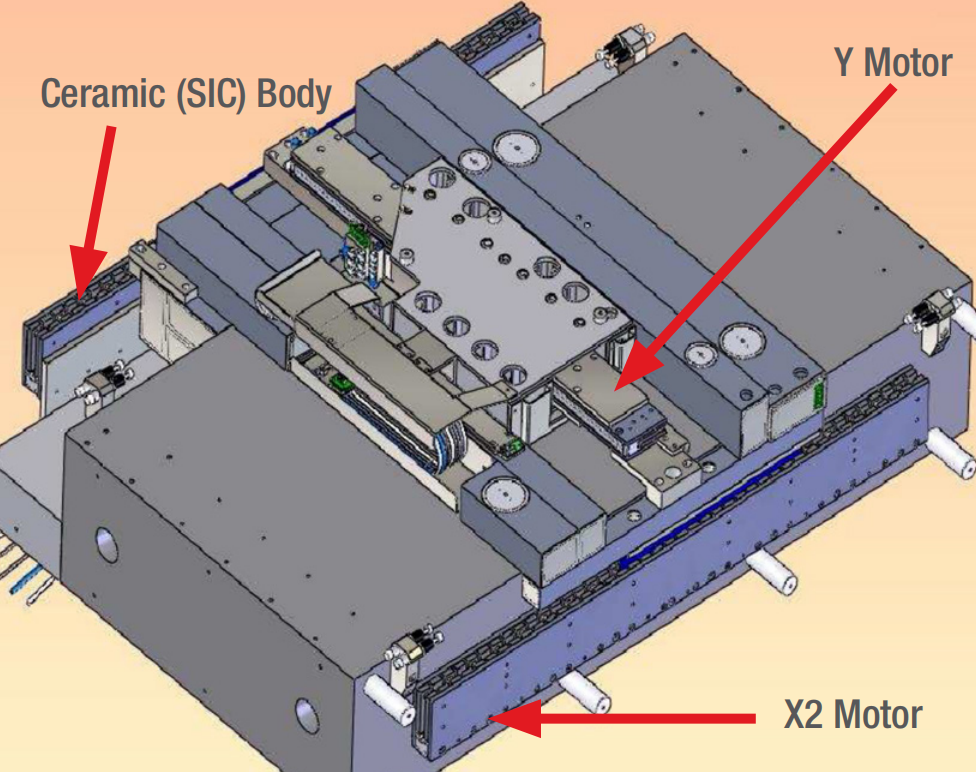

DynamYX GT和Datum采用三台直线电机驱动——X轴两台、Y轴一台
4.2 电机技术：内部研发的高效率直线电机
Newport的一个关键技术决策是自主设计和制造直线电机，而非采购标准商用电机。其性能衡量指标采用"陡度"（Steepness）= F²/W / 电机体积——即在给定电机体积下，单位发热所对应的推力输出。这一指标直接关系到系统的热管理：更高的电机效率意味着更少的热量需要被耗散，从而减少热膨胀对定位精度的影响。对于极端工况（高RMS加速度），电机提供强制风冷或循环水冷两种散热方案，冷却管路集成在电机结构中。
陶瓷晶圆卡盘（Ceramic Chuck）集成SiC干涉仪反射镜——热膨胀系数匹配，允许直接安装
4.3 位置反馈与精度等级
DynamYX提供两档位置反馈方案：
标准方案 — 线性光栅编码器：采用Heidenhain LIF玻璃光栅尺，信号周期4μm，经过XPS控制器内部20,000倍插值后，分辨率可达0.1nm。配合误差映射补偿后，XY精度在300mm圆内达到0.2~0.4μm（取决于型号）。
顶级方案 — 激光干涉仪：对于精度需求超过编码器能力的应用（如光刻、纳米压印），可替换为Agilent激光干涉仪系统。结合Newport专利的SiC复制镜面技术（Replica Mirror）——通过光学复制工艺而非传统研磨方式制造反射镜，成本更低而表面质量更优。Datum型号在干涉仪配置下的XY精度可达50nm（300mm圆）。

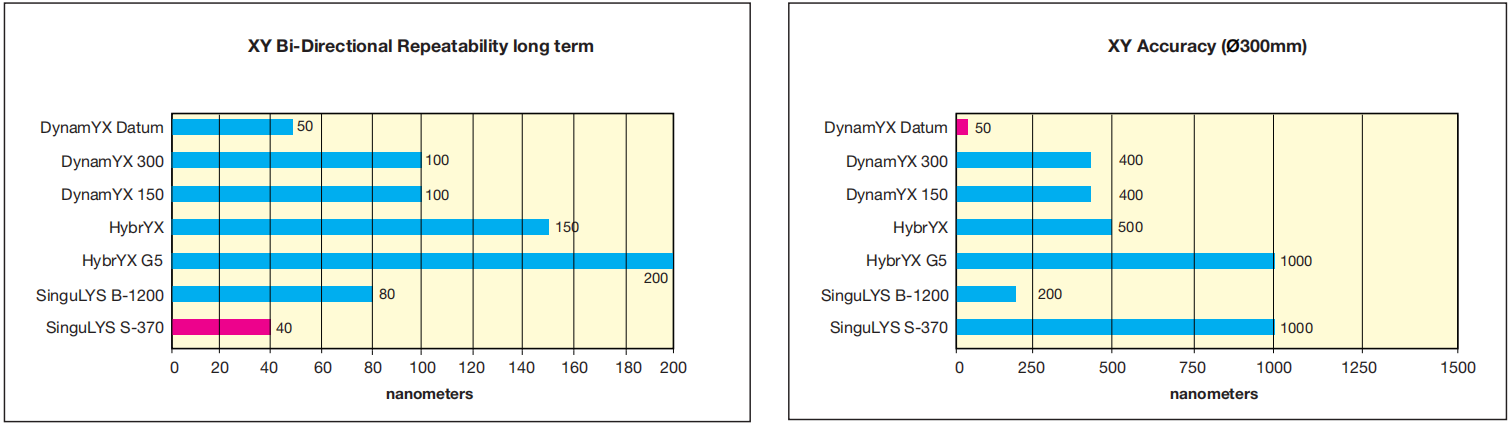

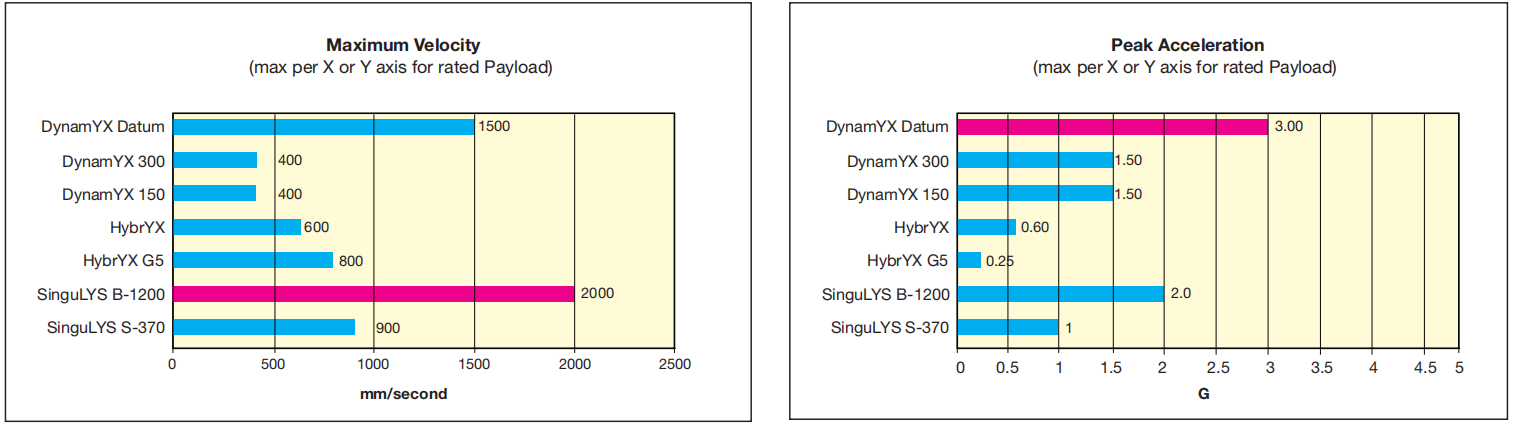

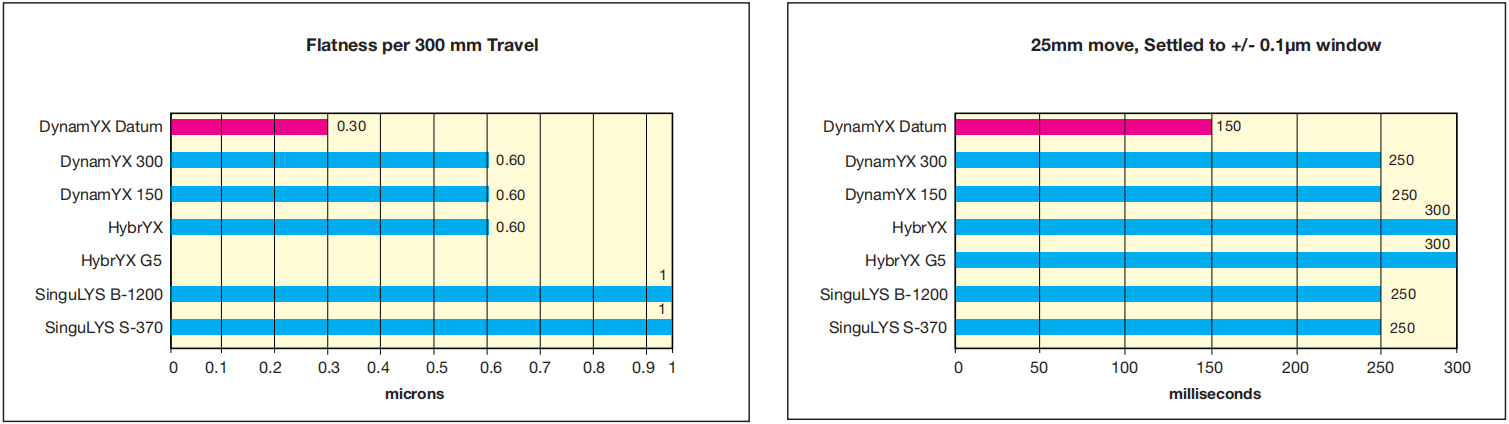

从参数对比中可以看出一个有趣的设计权衡：Datum型号的额定负载（3kg）反而低于GT（6kg）和300（5kg）。这是因为Datum追求极致的动态性能（5G加速度），需要最小化运动质量——这是一个"轻量化换速度"的典型工程取舍。
4.4 Open-Frame开放框架能力
对于掩模版（Reticle）检测与修复等需要透射光路（上下同时观察）的应用，DynamYX提供Open-Frame配置：一个悬臂式SiC陶瓷框架安装在XY气浮滑架上，将基板/掩模版托举到远离运动部件的位置。这种架构的独特之处在于——与传统H-Bridge开放框架相比——其占地面积显著更小，且全开放孔径为光学组件的灵活集成和维修提供了便利。

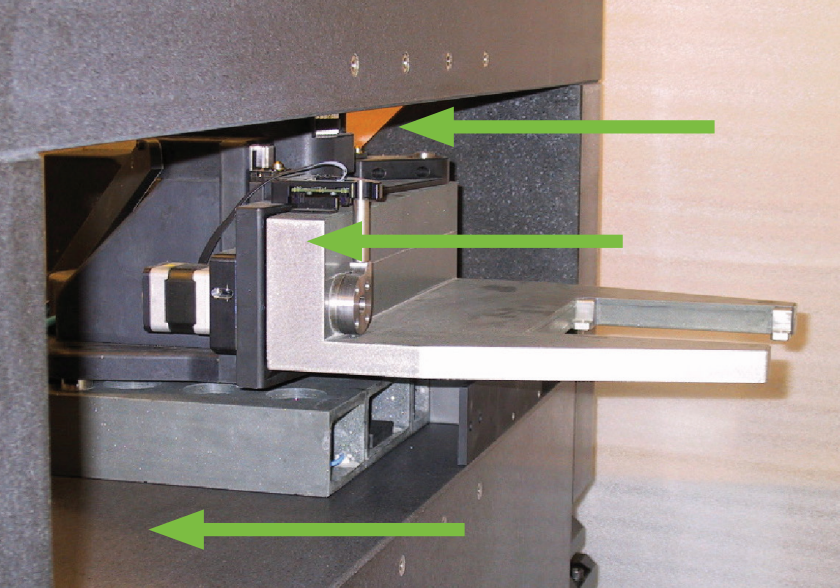

Open-Frame配置：掩模版和光学元件远离运动部件，气流防止颗粒进入洁净区域

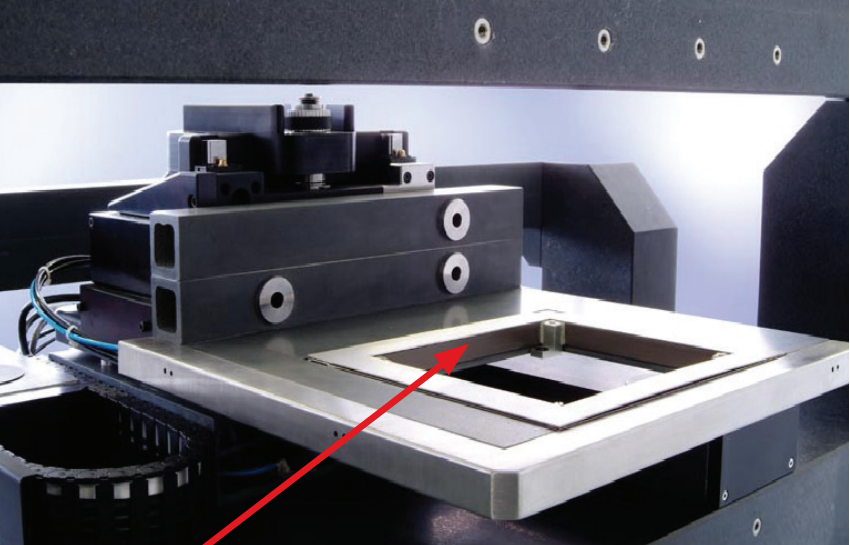

Full-Open-Aperture设计提供无遮挡的光学集成通道
五、HybrYX系列：气浮+机械轴承混合方案
纯气浮平台的高昂成本往往让OEM客户望而却步。HybrYX系列的定位就是以更低的成本提供单平面气浮的核心优势——它采用了一种巧妙的混合架构：
Y轴（扫描轴）：SiC陶瓷滑架通过压力-真空气浮轴承悬浮在花岗岩参考面上，沿Y方向由轻质SiC陶瓷梁引导。这是气浮轴承的"主场"—标题名称—提供极低的速度纹波和优异的扫描性能。
X轴（步进轴）：陶瓷梁的两端由循环滚珠轴承滑架支撑和引导。这是机械轴承的"主场"——以较低成本覆盖长行程。
这种"Y轴气浮 + X轴滚珠"的混合设计，使得HybrYX在保持关键扫描轴气浮性能的同时，将整体成本降至纯气浮方案的几分之一。

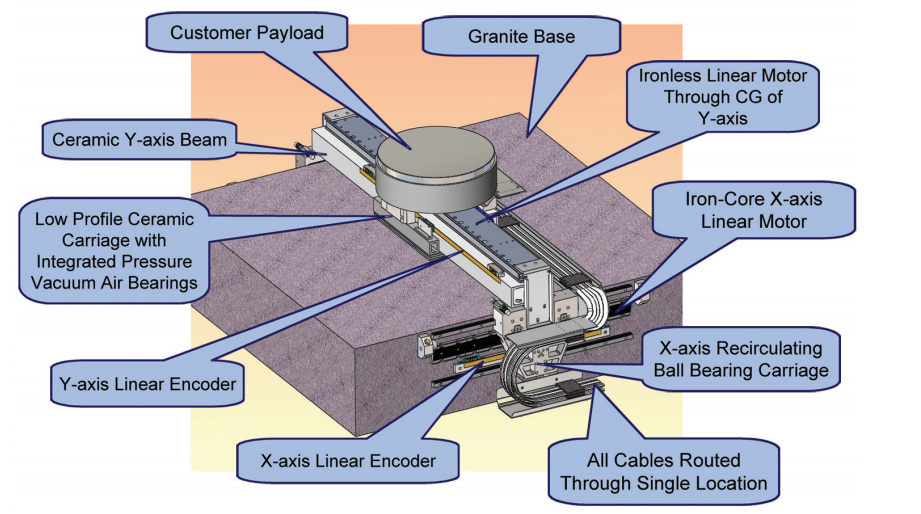

HybrYX混合架构：Y轴采用气浮导向，X轴采用双列滚珠轴承支撑
5.1 动态性能：扫描应用的理想之选
HybrYX在扫描模式下展现出令人印象深刻的性能指标：
Z向抖动与动态直线度：在高速运动中低于±25nm
速度纹波：优于0.1%（400mm/s时采样2kHz）
Y轴扫描速度：最高600mm/s，加速度0.6G
MTBF：20,000小时
HybrYX-G5是大行程版本，专为Gen-5平板显示（FPD）基板和光伏面板设计。Y轴行程扩展至1400mm，支持30kg负载（含ZT3模块）。在大尺寸面板检测中，这一行程恰好覆盖Gen-5（1100×1300mm）基板的单轴扫描需求。
HybrYX-G5可选配Z-Tip-Tilt-Theta模块，在不显著增加高度和质量的前提下提供6轴定位能力

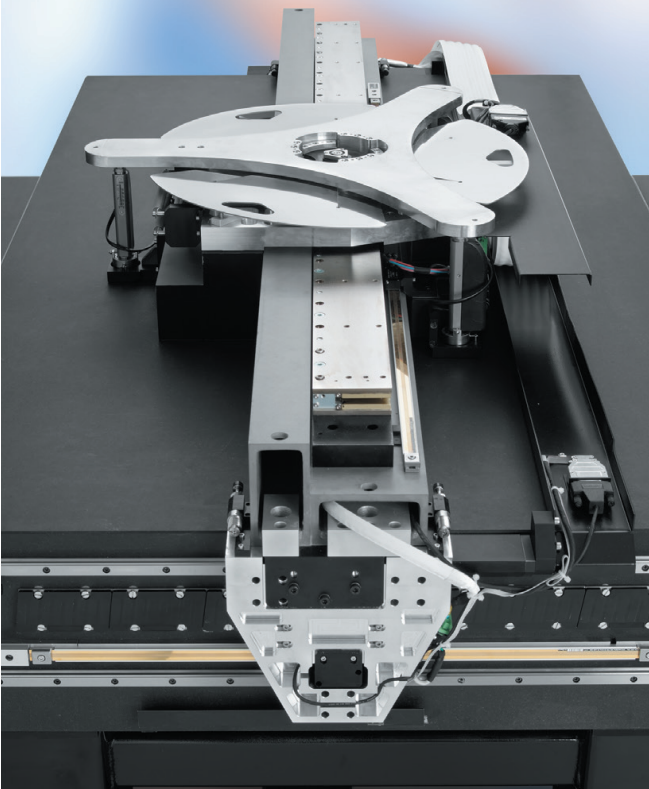

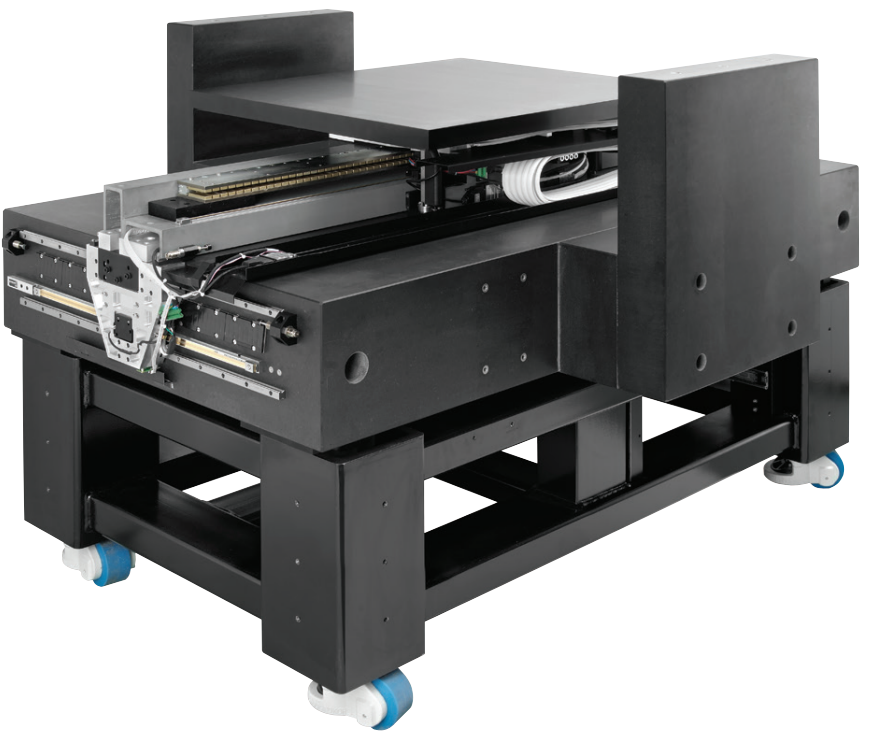

HybrYX-G5定位平台——专为大尺寸基板设计的单平面架构
六、SinguLYS系列：单轴气浮的模块化方案
并非所有应用都需要XY双轴气浮。对于需要分离式XY布局（split-axis）或龙门（gantry）架构的应用，Newport推出了SinguLYS单轴气浮平台。该系列包含两个基本构建块：
SinguLYS S-370（L型单轴平台）：一体化SiC L型床身+气浮滑架，行程370mm。其自支撑的3点安装设计意味着不需要大型精密研磨安装面——这在紧凑空间内替代传统机械轴承平台时极具优势。
SinguLYS B-1200（气浮桥架）：一个独立的SiC陶瓷桥架+气浮滑架，行程1200mm，额定负载10kg。SiC陶瓷梁的重量为钢的1/3、刚度为花岗岩的3倍。当用于替代现有设备中的钢制或花岗岩龙门桥时，B-1200可在最小系统改动的前提下，显著提升加速度（达2G）并降低稳定时间。

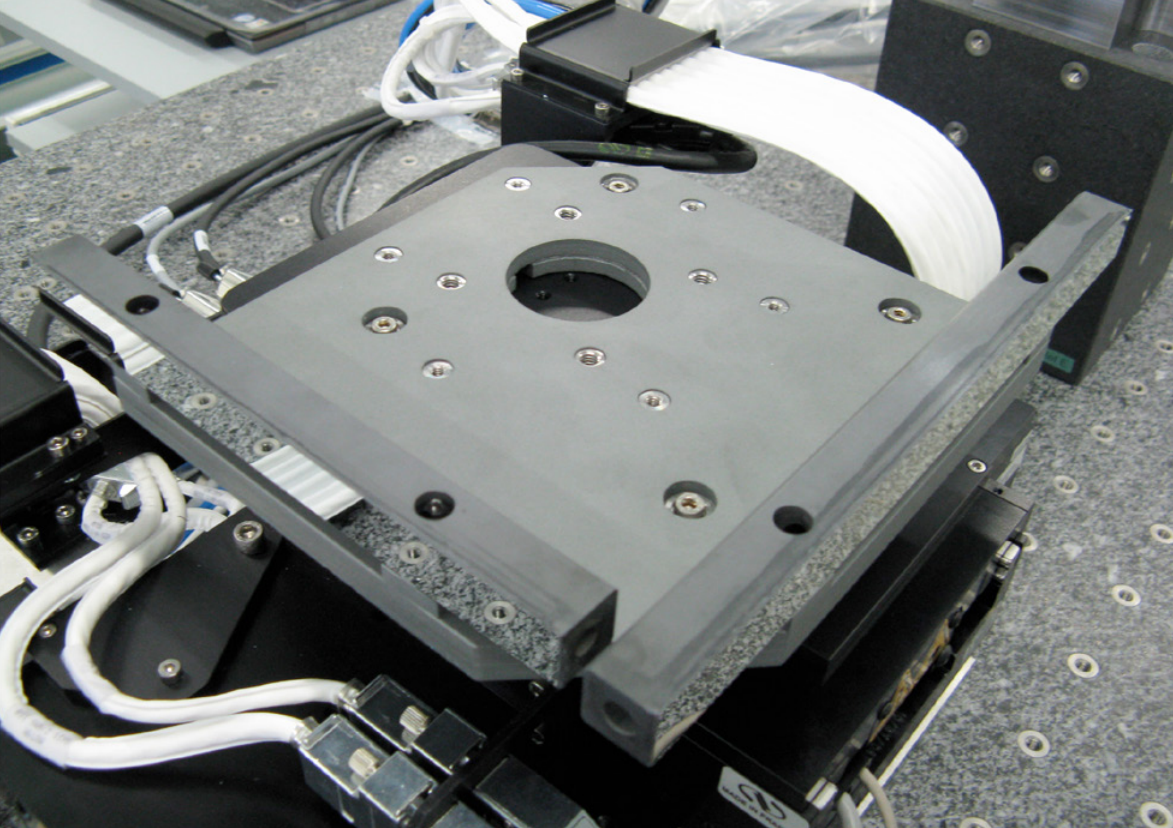

SinguLYS S-370：紧凑型单轴气浮平台，行程370mm，3点安装。
SinguLYS B-1200：陶瓷气浮桥架，适用于Gen 8-11平板检测、薄膜光伏划线等应用。
七、系统集成与配件生态
7.1 XPS运动控制器
7.2 反作用力补偿系统（Reaction Force Compensation）

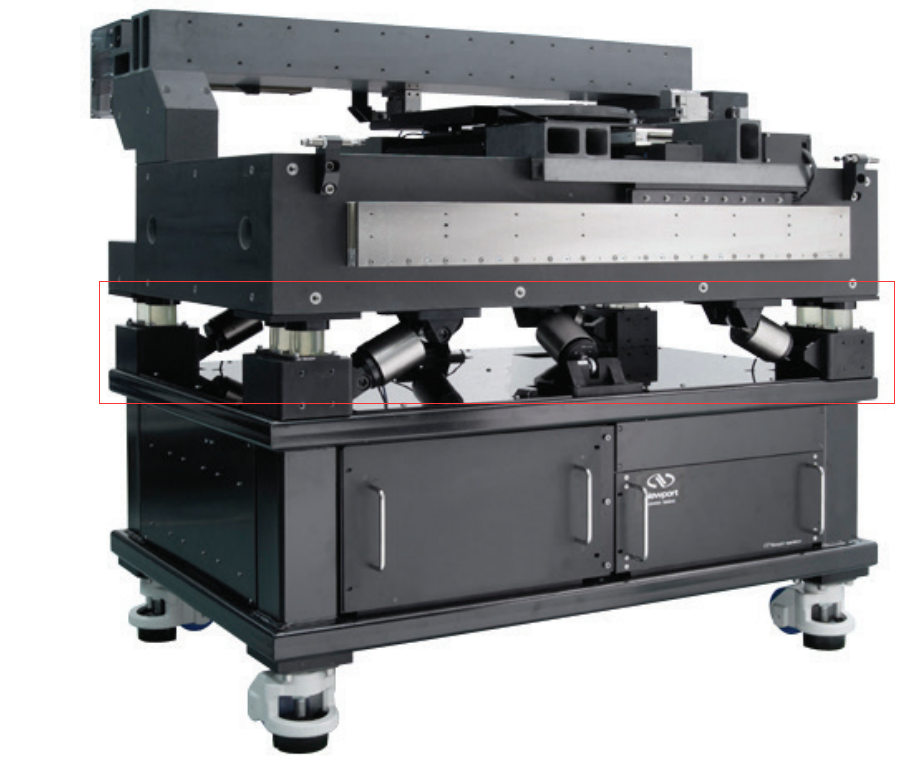

DynamYX Datum配备XY反作用力补偿系统
7.3 陶瓷晶圆卡盘与干涉仪反射镜
当精度要求达到数十纳米级别时，卡盘和反射镜的材料匹配变得至关重要。Newport提供全SiC解决方案：
陶瓷晶圆卡盘：支持200mm和300mm晶圆，背面接触面积小于2%，每50mm²区域的平面度达100nm。由于卡盘与平台材质相同（均为SiC），热膨胀系数完全匹配，允许直接安装——消除了机械式安装引入的复杂性和不稳定性。
SiC复制反射镜：采用Newport专利的光学复制工艺（而非传统研磨），直接附着在陶瓷卡盘上。镜面平面度为0.3μm/300mm和0.1μm/50mm，热导率远高于Zerodur（传统干涉仪镜面材料），可最大程度减小热致表面畸变。

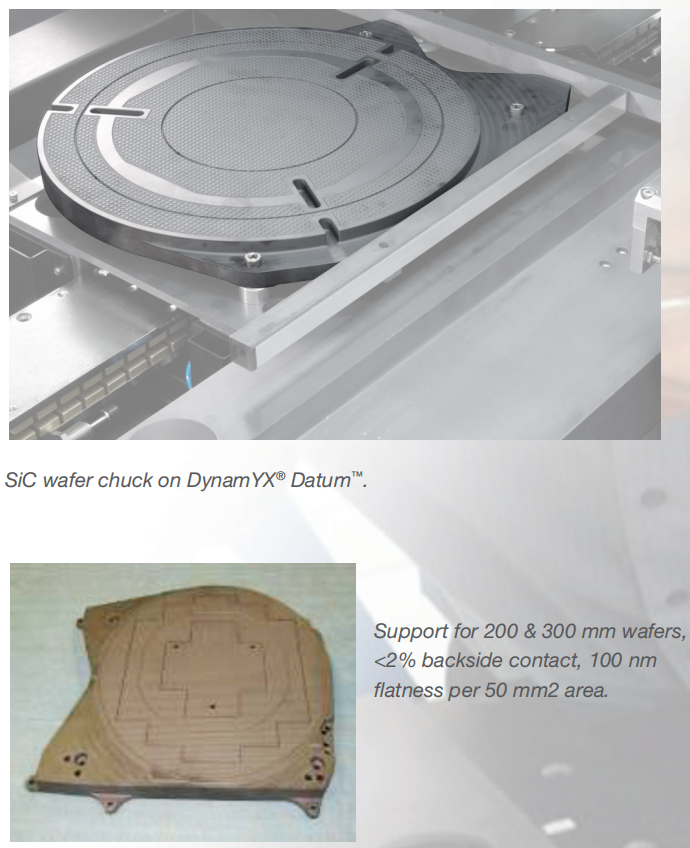

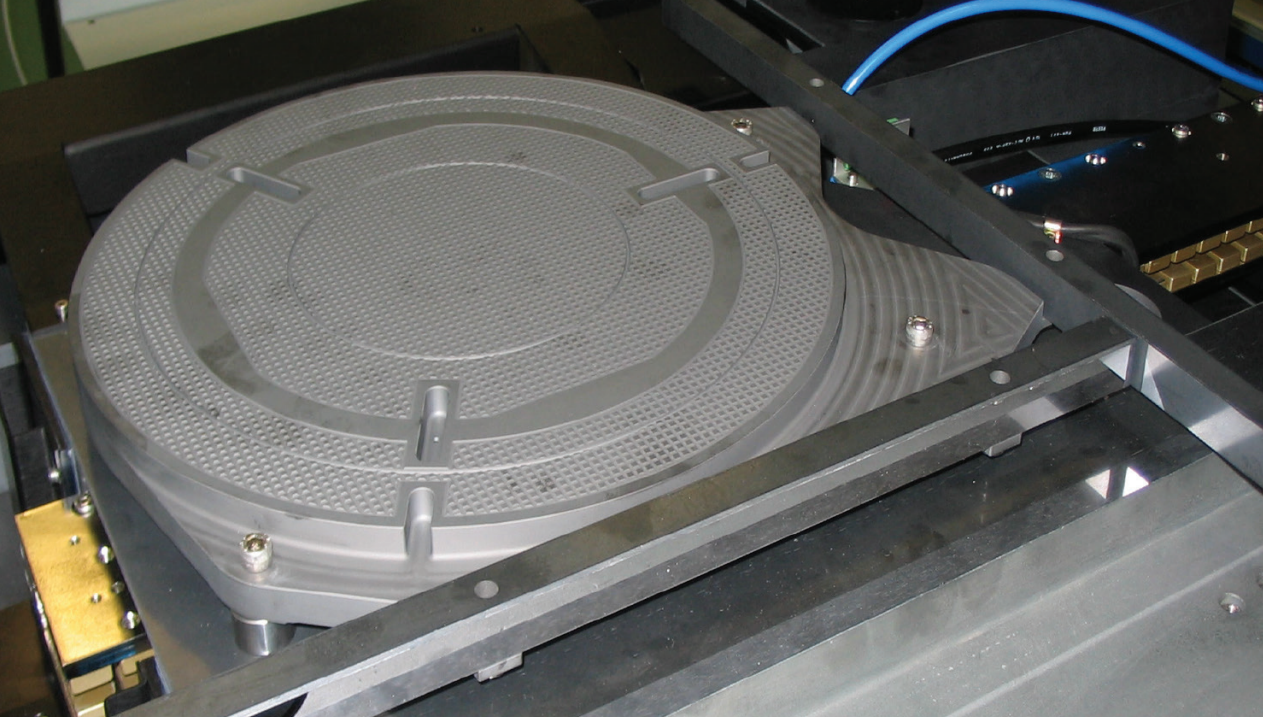

SiC陶瓷晶圆卡盘：低质量、高平面度、热匹配
陶瓷板集成SiC复制干涉仪反射镜，可提供50nm XY双向重复定位精度
八、大型陶瓷桥架结构

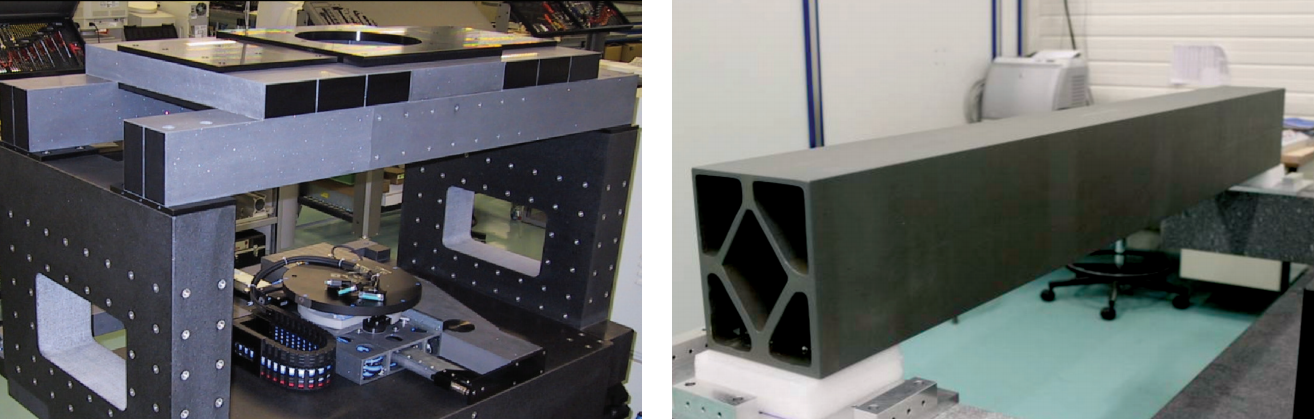

大多数Newport气浮系统作为完整解决方案交付，包含一个顶置桥架结构（Overhead Bridge）用于集成光学系统。桥架是系统精度链中的关键环节——定位精度和位置稳定性通常定义在晶圆与桥架上某一参考点之间。Newport在材料科学和结构分析方面积累了丰富的经验，可根据具体应用提供最优的桥架设计方案。
