一、振动与减振
在精密制造与前沿科研领域，振动作为一种“不可见的物理干扰”，其危害常被低估却影响深远。从半导体晶圆光刻的纳米级精度控制，到原子力显微镜的分子级观测，甚至量子比特的相干性维持，微小振动都可能导致实验数据失真、生产良率骤降，乃至核心设备不可逆损坏。
对抗振动，始于精准的认知，我们需要从振源、传递路径到接收端，建立系统性理解。今天就从振动的基本知识切入，深度解析其物理本质、分类方式、测量逻辑与评价体系，为后续隔振方案选择打下基础。
1、振动的物理本质与核心量化参数
振动的本质是物体在平衡位置附近的周期性往复运动，其核心是能量的传递与转化。对精密设备的影响需通过位移（x）、速度（v）、加速度（a）三大核心参数精准量化，它们分别描述了振动的不同维度，并通过微积分关系紧密关联，在频域中呈现出截然不同的特征。这些参数也是振动评估与隔振方案设计的底层依据。
从传播特性来看，振动通过固体传导与空气传导作用于设备，其中固体传导（如地面、机架）是主要途径，能量衰减慢、传播距离远。尤为关键的是，当振动频率与设备的固有频率重合时，会引发“共振效应”，导致位移、速度、加速度均急剧放大（共振峰值可达原振动的5-10 倍），这是精密设备振动危害的核心来源。

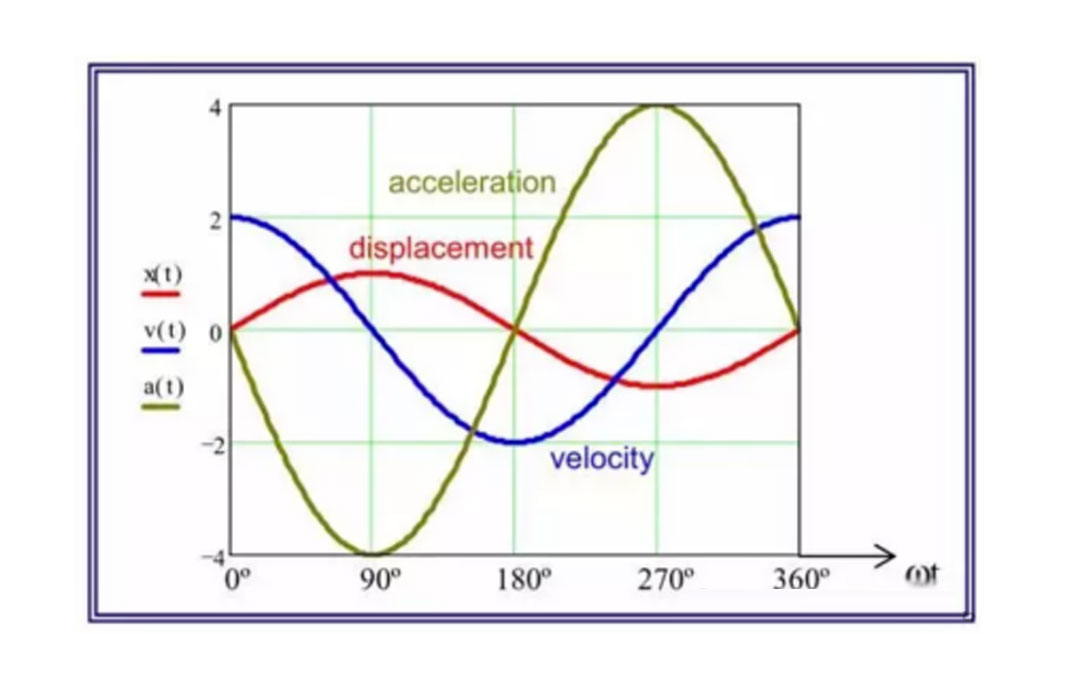

位移、速度、加速度的关系
2、振动的分类：从源头到特征的全面拆解
（一）按振源分类：找到干扰的“起点”

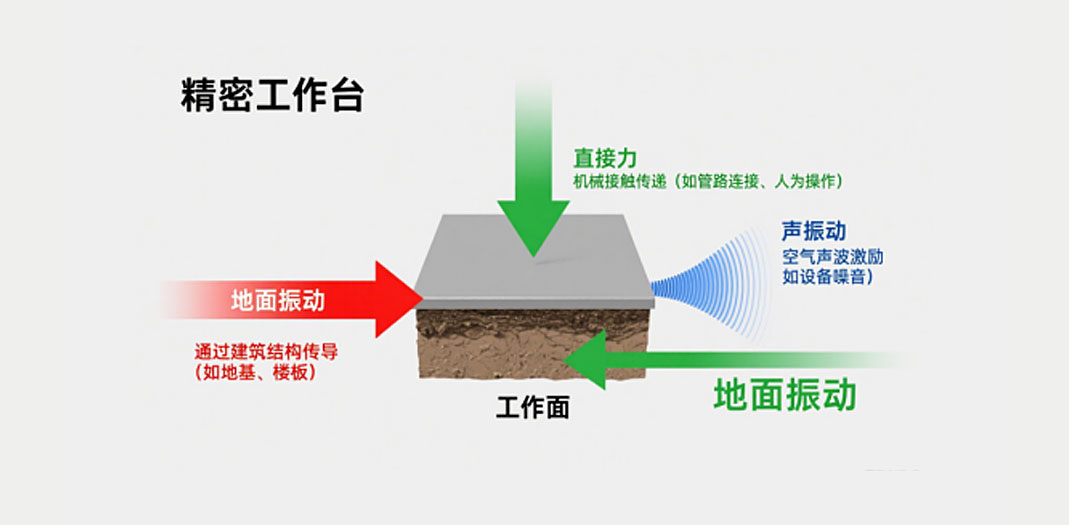

振动可以分为三大类：地面振动、声振动和直接对工作面上的物体施加的力。
地面振动：使装置下的地面振动的所有振源，是几乎所有环境中都存在的基础性振源。常见的地面振源包括自然源（如地质活动、吹向建筑的风等）和人为源（如来往行人、车辆、建筑的通风设备、设备运行等）。这是最普遍且能量集中于低频的振动类型。TMC的隔振系统旨在最大程度上减少这些振源的影响。
声振动：通过空气介质传递的压力波，比如设备周围的对话声、扬声器、通风口的气流噪声、实验室或车间内其他设备的运行噪声等。在50 Hz以上常成为主要振源。
直接力干扰：通过机械连接（如线缆、管路）传递，或由设备自身内部运动部件（如晶圆运动平台）产生的反作用力。此类振动特性已知，可通过设计进行针对性抑制。
这里需要注意的是，许多振源会同时产生多种振动：例如实验台旁的真空泵，既会通过地面传递振动，也会产生声振动。但由于机械振动的耦合效率远高于声振动，地面振动与直接力干扰通常是影响最大的两类振源，因此将真空泵放在防震垫上，可大幅减少其振动影响，使其与其他干扰源相比可忽略不计。

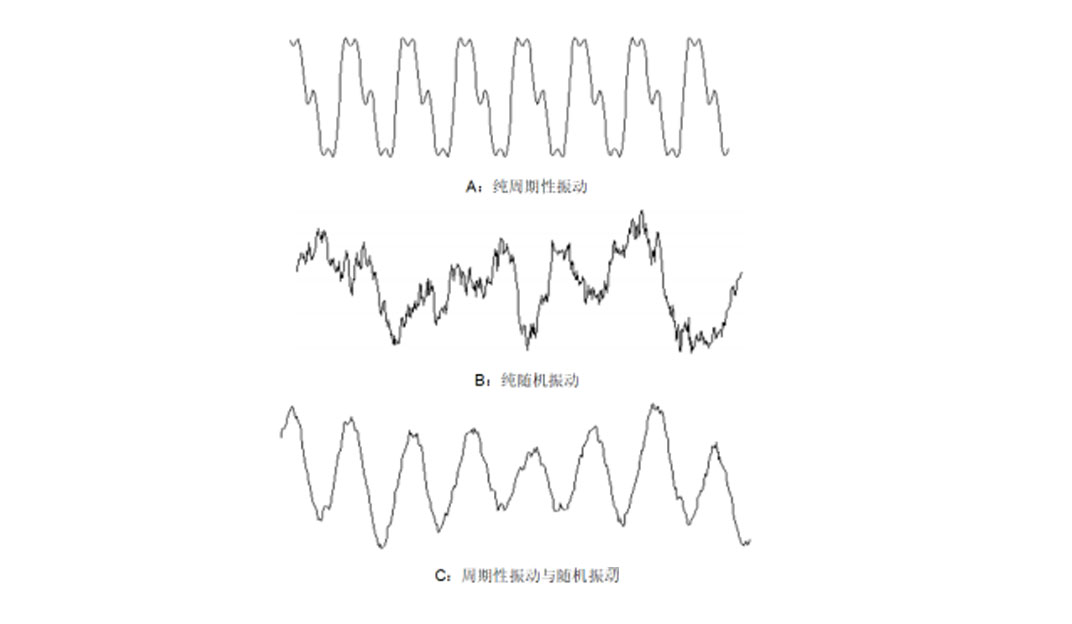

（二）按信号特征分类：识别振动的“规律”
周期性振动：通常源自旋转机械。信号具有恒定频率，频谱上表现为离散尖峰（可能伴有谐波）。例如风扇匀速旋转时，会产生单一频率的持续振动，可通过振幅谱进行分析。
随机振动：由不可预测的振源（如车辆通行、人员走动）产生，信号无固定规律，频谱上表现为连续宽带噪声。这类振动需用“振幅谱密度” 量化分析，确保结果与测量带宽无关，避免数据偏差。

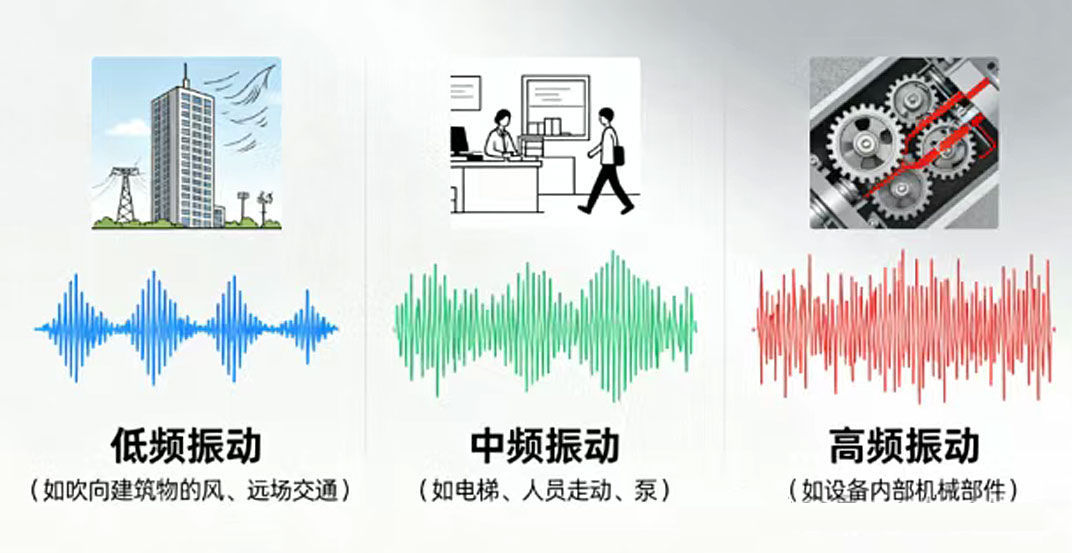

（三）按频率范围分类：匹配设备的“敏感区”
不同频率的振动在位移、速度、加速度上的组合特性不同，对设备的影响机制也存在显著差异：
低频振动（通常指＜10Hz频率范围）：波长长、能量大，多来自建筑结构与远场交通，通过地基、楼板传递，衰减慢、传播远。这类振动会导致设备整体缓慢平移或倾斜，对干涉仪、光刻机等设备而言，相当于基准面漂移，直接破坏叠加精度与对准精度。被动隔振系统（如气浮平台）的固有频率多在 1-3Hz，在此频段可能放大振动，因此主动隔振是低频振动控制的首选方案。
中频振动（通常指 10Hz-100Hz范围）：多来自中小型机械（如 风机、水泵、压缩机、电梯、人员走动），既通过结构传递，也通过空气声耦合影响设备。振动标准 VC 曲线的主要斜率变化与等级区分集中在中频段， 这是大多数精密设备最敏感的频带，也是被动隔振技术效果最显著的频段，隔振效率可达 99%。
高频振动（通常指100Hz以上）：波长短、能量小、衰减快，多来自设备内部电机（如高速旋转的马达、涡轮分子泵、机械泵）。这类振动不会引发设备整体运动，却会导致结构表面局部 “抖动”，直接影响扫描探针显微镜的针尖、光学镜头的相对位置。此时系统的抗振能力不再依赖隔振，而是取决于内在阻尼，高阻尼能快速吸收高频能量，避免持续振荡。
3、振动对精密设备的耦合机制与影响
振动并非直接“破坏” 设备，而是通过多种物理路径与设备耦合，最终引发功能异常：
（一）直接结构传递：振动通过地基、支架传递至设备本体，导致整体运动，破坏测量或加工基准。
（二）声-固耦合：声压波作用于设备外壳或隔振器膜片，激发表面振动，进而影响内部敏感元件。
（三）反作用力激励：设备内部运动平台（如半导体设备中的晶圆台）在加速/减速时，其反作用力会直接作用于设备底座，引发振动。
这些耦合机制的最终危害，表现为：光学成像模糊、定位精度丧失、测量信号信噪比下降、设备长期稳定性恶化。在半导体制造等工业化场景中，振动参数超限会直接导致生产良率骤降—— 例如 12 英寸晶圆光刻时，20Hz、1μm 的振动会使线宽误差从 ±2nm 扩大至 ±10nm，良率从 90% 降至 70%，每年造成数亿元经济损失。
4、常见振源的频率和振幅:
准确识别振源是解决振动问题的前提，盲目隔振不仅无法达到效果，还会造成成本浪费。

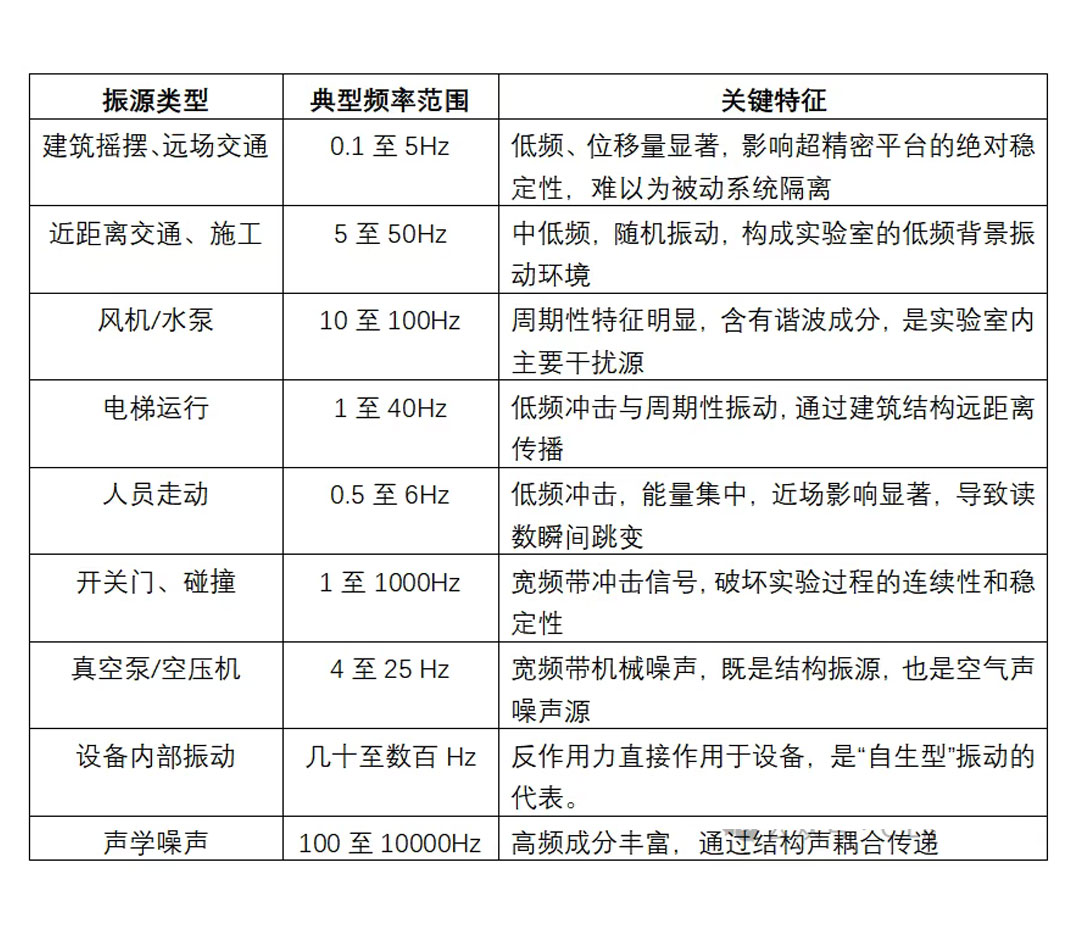

常见振源的频率和振幅:
5、振动评估标准：振动准则（VC）曲线
上面内容系统的梳理了振动的基础知识，深入剖析了振动的类型、传播路径及对精密设备的潜在危害。但在实际工程场景中，面对精密设备的振动控制需求，仅掌握基础概念远远不够，还需一套科学、统一的“振动合格标准”指导设计与验收工作。今天，我们将聚焦精密工程、半导体制造、生物医药等领域的核心技术标准 ：Vibration Criterion Curves（简称 VC 曲线），它并非简单的参数集合，而是理解并控制微观振动干扰的关键基石，更是保障精密设备稳定运行的 “环境体检指南”。
（一）VC 曲线的背景与来源：从“经验判断” 到 “量化标准” 的跨越
1)起源：从产业需求中诞生VC 曲线的诞生，与半导体、航空航天等高端制造业的技术突破高度绑定，核心驱动力是精密设备对振动控制的严苛要求与行业标准缺失的矛盾。上世纪 70-80 年代，半导体芯片制程从微米级向亚微米级突破，光刻机、离子注入机等核心设备对环境振动的敏感度呈指数级上升，哪怕是微米级的微小振动位移，都可能导致光刻图案偏移，直接影响芯片良率。但当时行业面临关键困境：不同设备厂商对 “合格振动环境” 的定义混乱，有的以位移为指标（如≤0.5μm），有的以加速度为标准（如≤0.1g），频率范围设定也从 5Hz 到 100Hz 不等，缺乏统一依据。这种“无标可依” 的现状给工程落地带来巨大阻碍：设备厂商与工程建设方常因 “振动是否达标” 产生争议；工程设计方无法确定统一隔振目标，要么过度设计造成成本浪费，要么隔振措施不足导致设备无法正常运行。为解决这一行业痛点，以 Colin Gordon 为代表的振动控制领域专家，汇集海量精密设备振动敏感性实验数据，经系统分析与归纳，最终制定出 Vibration Criterion Curves。凭借在精密设施规划与建设中的出色实用性，VC 曲线迅速成为全球微电子、半导体、生物科技等高端制造业公认的振动评估标准。
2)目的：建跨角色的 “技术沟通桥梁VC 曲线的核心价值，是为设备制造商、实验室规划师、最终用户搭建一套通用 “技术语言”，消除沟通壁垒。
对设备厂商而言：可在技术规格书中明确标注“设备安装环境需满足VC-C 等级”，清晰传递振动要求，避免后期需求争议；
对用户而言：能依据VC 准则评估现有场地振动水平，或为新建实验室设定明确的振动控制目标，确保场地适配设备需求；
对工程师而言：VC曲线是设计隔振系统与建筑结构的核心技术依据，可精准定位隔振重点，避免方案盲目性。
简言之，VC曲线让振动控制从依赖经验的 “玄学”，转变为可测量、可评估、可管理的严谨科学。设备厂商、工程公司、用户之间无需再为 “振动是否合格” 争论 —— 只需对照 VC 准则，测量值低于对应等级限值即判定 “合格”，大幅提升项目落地效率。

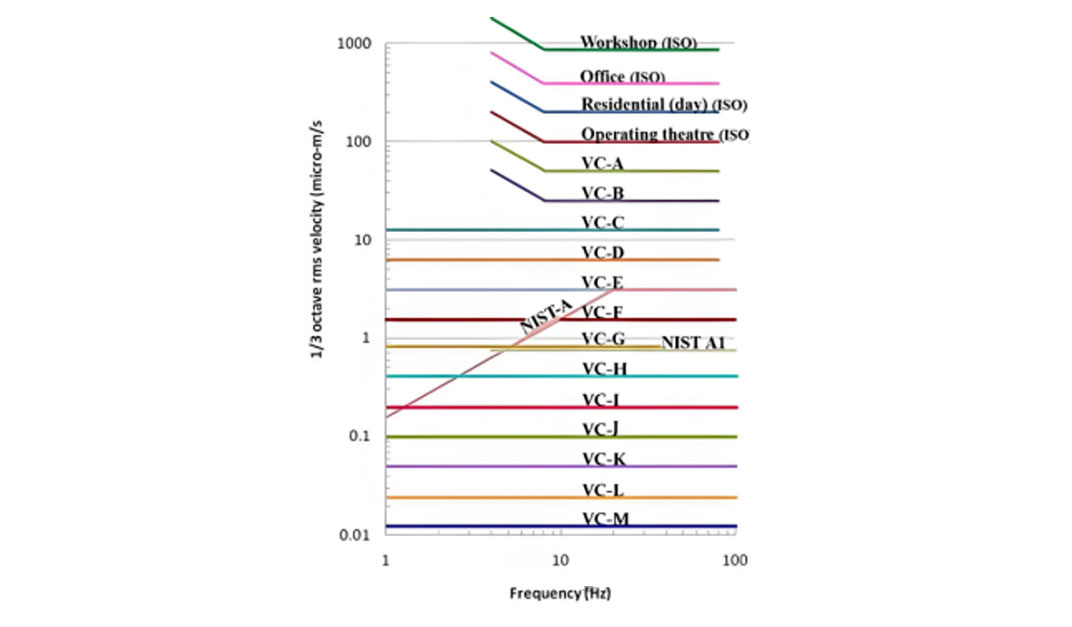

（二）VC曲线是一组以振动速度为纵坐标、以频率为横坐标的曲线族，图中不同曲线代表不同的 VC 等级。

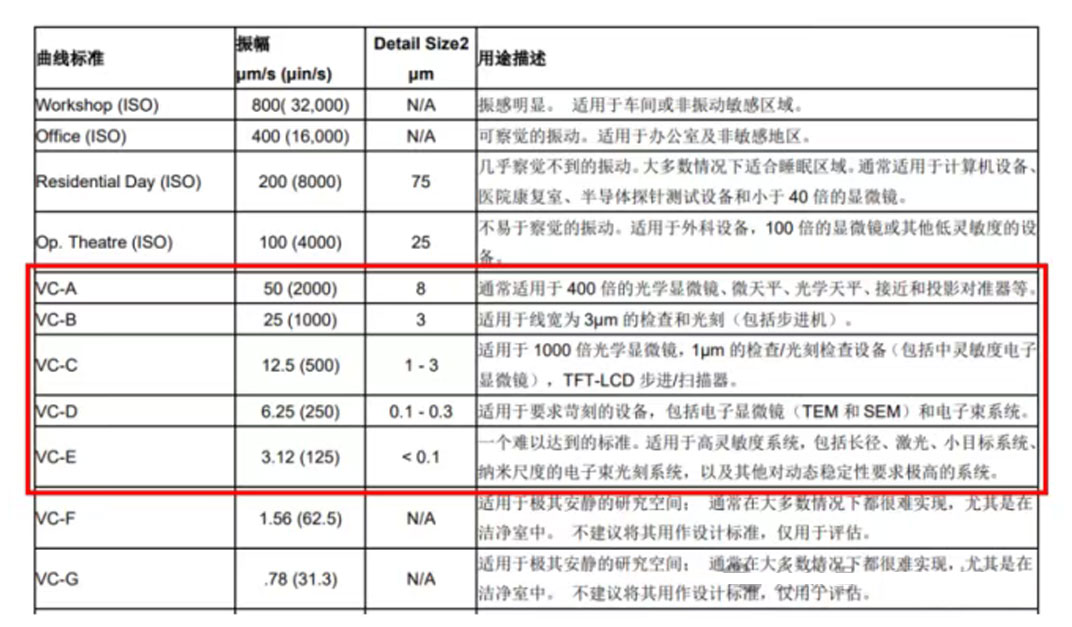

最常见的VC等级从最宽松的VC-A到最严格的VC-G，目前一般认为VC-M是可测得的最低值。
横轴（频率Hz）：覆盖 1Hz-100Hz 的核心敏感频段，标注的是三分之一倍频程的中心频率（如 1Hz、1.25Hz、1.6Hz……80Hz），反映振动的频率成分；
纵轴（速度mm/s 或 in/s）：表示某一个三分之一倍频程频带内的振动速度有效值（RMS），数值越小，代表振动控制要求越严格；
每条曲线对应明确的振动限值：以 VC-C 标准为例，要达到该等级，需满足在 1Hz-80Hz 频率范围内，所有 “三分之一倍频程频带” 的振动速度有效值（RMS）均低于 VC-C 曲线对应的限值（约 12.5μm/s），确保振动在全频段内均处于设备安全承受范围。实际评估中，需先测量环境振动的完整频谱，再与目标 VC 曲线逐频段对比。只要有一个频带的振动值超过目标曲线限值，整个环境即判定为 “不达标”，充分保障精密设备运行安全，避免局部频段超标导致设备故障或精度下降。
（三）为什么用“速度” 量化振动？而非位移或加速度振动
测量中，我们通常用加速度计采集原始时域数据，经FFT（快速傅里叶变换）转换为频域数据后，再通过数学积分得到速度谱，这一流程并非随意选择，而是基于振动物理本质与工程实践的最优方案，核心原因可从三方面解析：从测量到评价的物理本质转换。
能量角度：速度与振动能量直接挂钩振动对精密设备的干扰，本质是通过传递能量破坏设备的精密定位或测量稳定性。从物理学原理看，振动能量与速度的平方成正比，二者可直接线性关联，无需额外修正频率影响；而加速度与能量的关联需结合频率，位移与能量的关联也依赖频率，二者均存在 “频率依赖性偏差”，无法直接反映能量大小。举个实际案例：若直接用频域加速度数据评估，当面对 10Hz（低频）和 60Hz（高频）两个相同加速度值（如 0.1m/s²）时，前者对应的振动能量仅为后者的 1/36（能量与频率平方成反比），仅以加速度判定会严重误判低频振动风险；同理，用位移数据评估时，相同位移值在高频段的能量会被大幅低估，导致高频振动隐患被忽略。
感知与损伤角度：速度贴合实际响应规律大量实验研究表明，人体对振动的感知敏感度、多数建筑结构的振动响应，在较宽频率范围内均与振动速度直接相关。以速度为量化指标，能让标准在不同频率下保持一致的严格性，避免因指标选择不当导致某些频段振动风险被放大或缩小。
频段覆盖角度：速度平衡高低频影响若选择位移作为标准，会过度聚焦低频振动（低频时位移数值更大），忽略高频振动危害；若选择加速度作为标准，则会过度强调高频振动（高频时加速度数值更大），低估低频振动对设备基准稳定性的影响。而速度在1Hz-80Hz（多数精密设备核心敏感频段）内，既能准确反映低频振动能量（避免设备基准漂移），又能体现中频振动强度（保障运动部件精度），完美覆盖 “全频段振动影响”。
（四）为什么横坐标频率范围是1Hz到100Hz？
VC曲线将核心频率范围设定为1Hz-100Hz，而非更宽的 0-200Hz，本质是基于 “精密设备的敏感频率集中在该区间” 的实验数据：
1、＜10Hz 低频段：共振风险最高的区间
该频段是建筑结构振动（如楼板振动、管道振动、地基沉降引发的振动）的主要频率范围，同时也是精密设备“共振风险最高” 的区间 —— 多数精密设备（如光学平台、光刻机机架）的固有频率在5-15Hz，若外界振动频率与设备固有频率接近，会引发共振现象，导致振动幅度被放大 10-100 倍，严重破坏设备稳定性。
2、10-100Hz 中频段：功能受影响最直接的区间
该频段是工业设备（如泵、风机、电机、传送带）的主要振动频率范围，也是精密仪器“功能受影响最直接” 的区间。例如，光刻机工件台的运动频率通常在20-50Hz，外界振动若处于该区间，会直接干扰工件台定位精度，导致光刻图案偏移；生物显微镜的物镜调整机构对 30-60Hz 振动敏感，该频段振动会导致视野模糊，影响观测结果。
3、100Hz 以上高频段：影响较小且易隔离
100Hz以上的高频振动（如电机电磁振动、气流扰动振动、电子元件噪声振动）虽客观存在，但具有两个显著特点：一是能量衰减快（空气阻尼、结构阻尼作用明显，振动传播距离短）；二是多数精密设备对高频振动敏感度低（如光学镜头对＞100Hz 振动有天然滤波效果，气浮隔振台可高效隔离高频振动）。因此，高频振动无需纳入 VC 准则核心评估范围，通过局部隔振措施即可有效控制。
因此，1-100Hz是 “振动对精密设备影响最大的核心区间”，VC 准则聚焦该范围，既保证了标准的针对性，又避免了因纳入无关频率导致的标准冗余。
（五）为什么用“三分之一倍频程”？
VC曲线的另一大特点，是所有振动限值均按“三分之一倍频程” 划分频率段（而非连续频率或整数频率段），在实际测量中，我们首先获得的是高分辨率的窄带频谱数据，然后通过三分之一倍频程分析进行数据合成。这种方法的选择目的是平衡 “测试精度” 与 “工程实用性”。
该标准采用一组1/3倍频带速度谱（one-third octave band velocity spectra），以及国际标准组织（ISO）关于振动对建筑物中人的影响判断准则，适用于在垂直和两个水平方向上测量的振动。

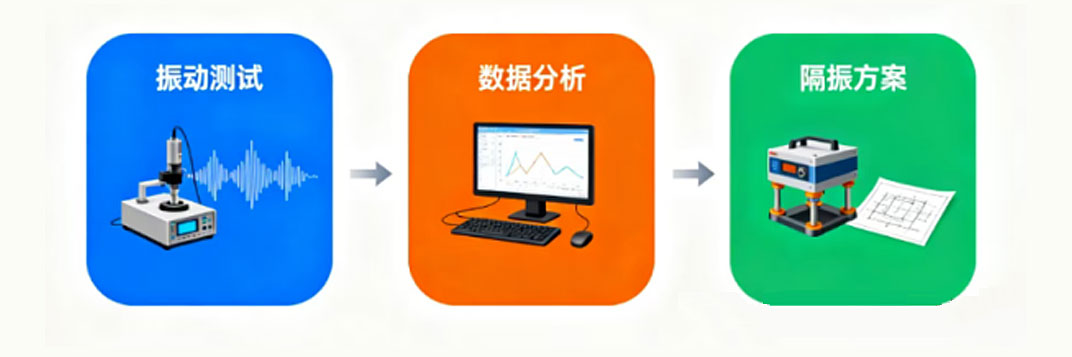

在VC 曲线的实际应用中，专业技术服务可大幅提升振动控制效率，森泉光电有几十年的现场经验，核心服务覆盖“评估 - 设计 - 验证” 全链条：
环境评估：提供专业的振动测量服务，基于VC 曲线出具详细评估报告，明确当前环境的振动水平、超标频段及主要振源（如建筑结构振动、周边设备干扰），为后续整改提供清晰依据；
方案定制：根据目标VC 等级与实际测量的差距，制定个性化隔振方案 —— 若低频段超标，优先推荐 TMC的STACIS® 系列主动隔振系统（可主动抵消低频振动，隔振频率低至0.2Hz，2Hz隔振效率高达99.9%）；若中高频振动超标且应用场景常规，可选用高性能气动隔振平台（成本更低、维护简便，满足多数通用精密设备需求）；若对全频段有更高的隔振需求，可以提供主被动结合的方案，实现从极低频到高频的高性能振动隔离。
效果验证：在隔振系统安装调试后，进行二次振动测量，验证隔振效果是否达到目标VC 等级，确保设备安装环境满足运行要求，避免因隔振不达标导致设备损坏或精度损失。
振动控制是一项贯穿设备全生命周期的系统工程。精准的识别与量化是成功的起点。从振动的整体认知，到 VC曲线的细节拆解，我们能清晰看到：VC 曲线并非一套抽象的“数字游戏”，而是基于精密设备特性、振动物理规律总结出的实用工具。它用 “速度” 量化振动能量，用 “三分之一倍频程” 匹配设备响应，用 “曲线” 直观呈现安全边界，最终让振动控制从 “凭经验” 走向 “靠数据”。在半导体、光学、量子科技等精密制造领域，读懂并用好 VC 曲线，就等于为设备筑起了一道“振动防护墙”，也为生产良率与测量精度提供了关键保障。
6. 如何为精密设备“隔离”振动？
我们已认识到振动对精密设备的“隐形伤害”，并掌握通过 VC 曲线开展 “环境体检”的方法。隔振问题主要分为两类：主动隔振和被动隔振。下面分别就两类问题的隔振原理进行讨论。
隔振的核心目标并非消除所有振动--现实中无法实现，而是在振动源头（如地面、设备周边环境）与受保护的精密设备之间，构建一个“振动过滤器”。该过滤器通过改变振动能量的传递路径与效率，大幅衰减传递至设备的振动能量，将振动影响控制在设备允许的精度范围内，最终保障设备运行精度、数据可靠性与使用寿命，为设备创造相对静止的“微环境”。
（一）被动隔振
被动隔振主要目的是减小地基位移激振对仪器的影响，即较小仪器端位移的幅值，如下图所示。火箭运输车、高级轿车、飞行器支架上的仪器等，需要关注受支撑位移激励作用的振动问题，将位移激振进行隔离。被动隔振系数定义是：为隔振后传至仪器的位移幅值与隔振前传至仪器的位移幅之比。
以半导体行业7纳米芯片光刻工艺为例，光刻机工作台需在纳米级精度下完成移动。若地面传递 0.01 毫米（约头发丝直径 1/5）的振动，会直接导致光刻图案偏移，造成晶圆报废。此时，被动隔振技术需将外界振动对工作台的影响控制在 “亚纳米级”，通过弹性与阻尼元件的协同作用，为光刻过程构建 “振动可忽略” 的稳定环境，这正是被动隔振本质的典型体现。
被动隔振是最常用的隔振方式，无需外部能量输入，仅通过弹性元件（如弹簧、橡胶）、阻尼元件（如阻尼器）构成的系统改变振动传递特性。

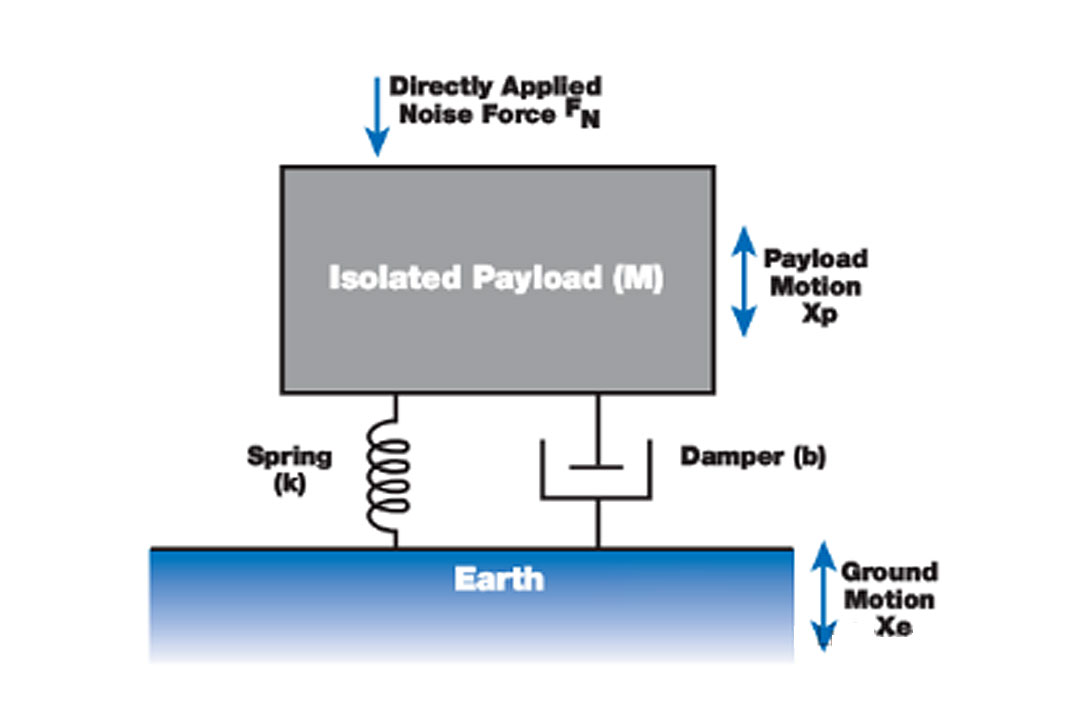

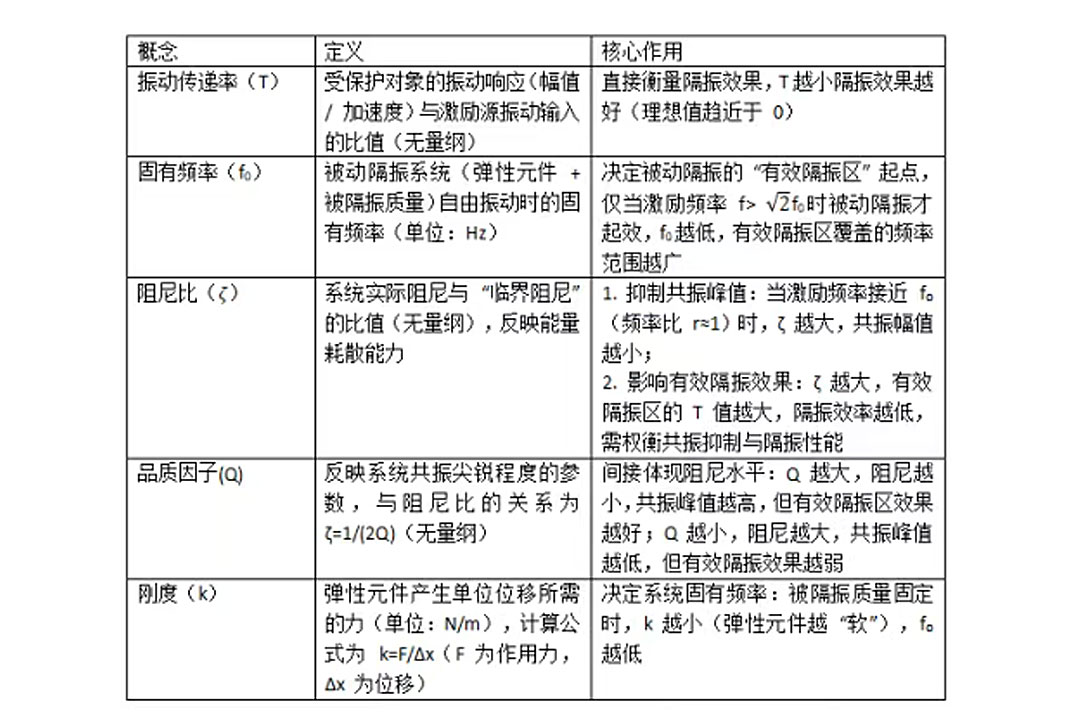

最基础且最重要的理论模型是单自由度质量-弹簧-阻尼系统（下图）。它抽象地描述了被动隔振系统的核心物理特性，是所有复杂隔振器设计的理论基石。
上图中系统包含三个基本元素：
1、被隔离的质量块（M：被隔振负载的质量）： 代表需要被隔离的负载，在此处被简化为一个无内部共振的单质量块（单位：kg）。
2、弹簧（k：弹簧的刚度）： 代表隔振器的弹性支撑元件（如气动隔振器中的空气弹簧），作用是支撑负载，并对负载施加一个力，
3、阻尼器（b：阻尼系数）：代表消耗振动能量的元件中的阻尼孔或阻尼油），通过将质量块的动能转化为热量（如阻尼孔中流体的摩擦热）实现能量耗散，最终使系统恢复静止。
（二）主动隔振
传统隔振的局限与主动减振的革新：传统的被动隔振（如气浮平台）对于低频振动（<5Hz）的隔离效果有限，且存在共振频率问题。主动减振器则采用了全新的技术路径：
实时监测：通过高精度传感器持续采集来自地面的振动数据。
主动抵消：控制系统实时运算并驱动作动器，产生一个大小相等、方向相反的力，从而主动“抵消”振动能量。
宽频带抑制：有效抑制从0.5Hz到数百Hz的宽频带振动，尤其擅长处理难以隔离的低频干扰。
主动减振平台依托于被动减振平台，在传统被动的基础上加入主动执行器，例如音圈电机，压电电机等实现振动力和能量的补偿。本系统采用模具弹簧作为被动隔振元件，在减振台面四个角采用模具弹簧作为支撑，实现被动减振；采用音圈电机作为执行器，进行主动力的施加；采用加速度传感器采集台面的加速度信号作为反馈量，实现系统的闭环控制。
二、主动式消磁系统
随着科技的发展，消磁技术在多个行业中的应用日益广泛。主动式消磁系统作为一种先进的消磁方法，其工作原理与传统的消磁技术相比具有更高的效率和精准度。
主动式消磁系统的核心原理是利用外部磁场对目标物体进行反向磁场的干扰，从而消除或削弱物体本身的残余磁场。与传统的消磁方法（如简单的线圈消磁）不同，主动式消磁系统通常通过先进的电子设备控制反向磁场的强度、频率和方向，以确保消磁效果的最大化。这一过程通常涉及到精确的磁场调节和控制，通过设定合适的消磁频率和强度，可以有效地消除不同物体上存在的磁性干扰。
主动式消磁系统的工作流程可以简单概括为以下几个步骤：首先，系统通过传感器检测目标物体的磁场分布。然后，通过电子控制单元分析物体的磁场特性，计算出需要施加的反向磁场的强度和频率。接下来，系统根据这些计算结果生成反向磁场，并通过特定的消磁装置施加到目标物体上。最后，物体的残余磁场被有效去除或大幅度减弱，从而实现消磁效果。
工作原理

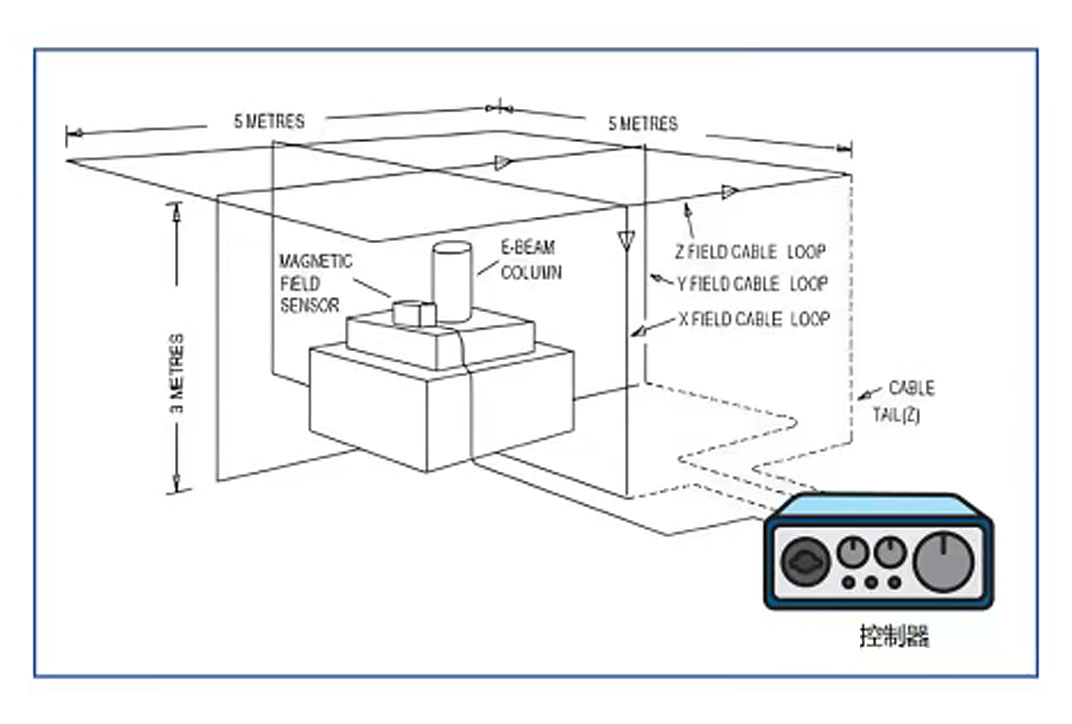

主动消磁系统通常由以下几个部分组成：
1）传感器：用于检测物体或环境中剩余的磁场。传感器可以是磁通门、霍尔效应传感器或其他类型的磁场传感器。
2）控制系统：通过处理传感器信号，计算出如何产生与剩余磁场相对的反向磁场。控制系统可以是计算机控制，也可以是基于嵌入式系统的实时控制。
3）电磁线圈或消磁装置：该部分是主动消磁系统的核心，通常由电磁线圈组成，通过通电产生反向磁场，消除物体上的剩余磁性。电流的大小和方向可以根据控制系统的指令进行调整。
消磁过程：
a、探测磁场：首先，传感器检测到目标物体或区域的剩余磁场。
b、计算和分析：控制系统对磁场信号进行处理，计算需要的反向磁场强度和方向。
c、反向磁场生成：电磁线圈通过电流产生反向磁场，从而消除或大幅度减弱目标物体或区域的剩余磁场。
d、反馈调整：在实际消磁过程中，系统会根据反馈信号不断调整磁场的大小和方向，直到达到理想的消磁效果。
干扰磁场无处不在,需要屏蔽消磁。
直流磁场：静磁场是指强度、方向基本不变的稳恒磁场。
交流磁场：指强度、方向发生周期性变化的磁场。
随机磁场：由地铁、汽车等通过时而产生的磁场・・・
电气设备：机器的运作/停止等引发的磁场・・・
磁场的紊乱会对精密仪器的性能带来不良影响。受直流磁场的影响，图像偏移不清；图像紊乱等
主动消磁系统是一种利用电磁学原理，通过精确控制磁场的方式来消除或减弱磁场干扰的技术。它在多个高精度、高要求的行业中得到了广泛应用，是解决磁场干扰问题的有效手段。随着技术的不断发展，主动消磁系统的精度、效率和适应性也在不断提高，未来有望在更多领域中发挥重要作用。
